专利号: 2021109200022
申请人: 河南中塑新材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

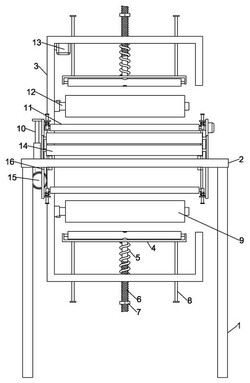

1.一种塑料袋生产用吹膜机收料机构,包括工作台(2)和用于支撑工作台(2)的支撑腿(1),其特征在于,所述工作台(2)上设有矩形的机架(3)且机架(3)与工作台(2)垂直设置,所述机架(3)沿工作台(2)垂直方向滑动安装在工作台(2)上,所述机架(3)上转动安装有两个转轴(12),所述两个转轴(12)分别位于工作台(2)的两侧,所述两个转轴(12)上均可拆卸的安装有收卷辊(9),所述机架(3)上固定有两个转动电机(13),所述两个转动电机(13)的输出端分别与两个转轴(12)之间通过皮带连接,所述机架(3)上固定有驱动电机(21),所述驱动电机(21)的输出端上固定有齿轮(15),所述齿轮(15)的轴线与转轴(12)的轴线平行设置,所述机架(3)上固定有齿条(22),所述齿轮(15)与齿条(22)之间互相啮合,所述机架(3)上滑动安装有两个对称设置的滑板(16)且两个滑板(16)与机架(3)的滑动方向相同,所述两个滑板(16)之间固定安装有两个电热刀(17),所述两个电热刀(17)分别位于工作台(2)的两侧,所述滑板(16)上固定有与电热刀(17)电连的供电器(18),所述机架(3)上固定有气缸(10),所述气缸(10)可推动滑板(16)滑动,所述工作台(2)上安装有控制柜。

2.根据权利要求1所述的一种塑料袋生产用吹膜机收料机构,其特征在于,所述机架(3)上固定有两个轴线平行设置的定位辊(14),所述定位辊(14)的轴线与转轴(12)的轴线平行设置。

3.根据权利要求2所述的一种塑料袋生产用吹膜机收料机构,其特征在于,所述机架(3)上滑动安装有两个滑杆(6)且两个滑杆(6)分别位于机架(3)的两端,所述两个滑杆(6)的轴线与转轴(12)的轴线垂直设置且滑杆(6)靠近转轴(12)的一端上固定有支架(4),所述支架(4)上转动安装有轴线与转轴(12)的轴线平行设置的压辊(23),所述滑杆(6)上套有顶簧(5),所述顶簧(5)的两端分别与机架(3)和支架(4)之间连接。

4.根据权利要求3所述的一种塑料袋生产用吹膜机收料机构,其特征在于,所述支架(4)上固定轴线与滑杆(6)轴线平行设置的导杆(8),所述导杆(8)与机架(3)之间滑动配合。

5.根据权利要求4所述的一种塑料袋生产用吹膜机收料机构,其特征在于,所述滑杆(6)上设有螺纹,所述滑杆(6)上螺纹配合有挡板(7)。

6.根据权利要求1所述的一种塑料袋生产用吹膜机收料机构,其特征在于,所述两个滑板(16)之间设有两个轴线与转轴(12)轴线平行设置的顶辊(11),所述顶辊(11)的两端均连接有支杆(19),所述支杆(19)滑动安装在滑板(16)上,所述支杆(19)上套有弹簧(20),所述弹簧(20)可推动顶辊(11)移动。
