专利号: 2021109231302
申请人: 浙江丰华实业股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

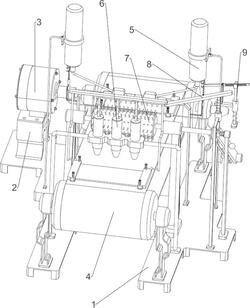

1.一种高强纤维无纬布的深层清洁设备,其特征在于,包括有:底板(1)和支架(2),底板(1)顶部设有支架(2);

传送机构(4),底板(1)顶部中间设有传送机构(4);

电机(3),支架(2)顶部设有电机(3),电机(3)与传送机构(4)连接;

冲洗机构(5),底板(1)顶部设有冲洗机构(5);

传送机构(4)包括有:

第一转套(41),底板(1)顶部对称设有第一转套(41),第一转套(41)与电机(3)连接;

滚筒(42),一侧的两个第一转套(41)之间和另一侧的两个第一转套(41)之间均转动式设有滚筒(42);

传送带(43),两个滚筒(42)之间绕有传送带(43);

导向板(44),传送带(43)上设有导向板(44),导向板(44)的数量为八个;

第一弹性压板(45),导向板(44)滑动式设有第一弹性压板(45);

冲洗机构(5)包括有:

第一固定套(51),底板(1)顶部对称设有第一固定套(51);

水箱(52),第一固定套(51)上设有水箱(52);

弹性开关(54),水箱(52)底部设有弹性开关(54);

高压喷撒组件(53),弹性开关(54)末端设有高压喷撒组件(53);

第一导套(55),底板(1)顶部对称设有第一导套(55),第一导套(55)与第一弹性压板(45)接触配合;

第二弹性压板(56),第一导套(55)顶部滑动式设有第二弹性压板(56),弹性开关(54)位于第二弹性压板配合(56);

还包括有洗涤液喷洒机构(6),洗涤液喷洒机构(6)包括有:第二固定套(61),底板(1)顶部均匀地设有第二固定套(61),第二固定套(61)的数量为三个;

料桶(62),第二固定套(61)上设有料桶(62);

弹性压柱(63),料桶(62)顶部滑动式设有弹性压柱(63);

挤压杆(64),弹性压柱(63)上设有挤压杆(64),挤压杆(64)和第一弹性压板(45)配合;

还包括有刷洗机构(7),刷洗机构(7)包括有:第二转套(71),底板(1)顶部中间对称设有第二转套(71);

刷桶(72),两个第二转套(71)之间转动式设有刷桶(72);

第三转套(73),底板(1)顶部中间设有第三转套(73);

第一弹性转板(74),第三转套(73)上转动式设有第一弹性转板(74);

第一摩擦块(75),第一弹性转板(74)下部转动式设有第一摩擦块(75);

传动组件(76),刷桶(72)与第一弹性转板(74)之间连接有传动组件(76);

第二摩擦块(77),后侧的滚筒(42)上设有第二摩擦块(77),第一摩擦块(75)与第二摩擦块(77)配合。

2.根据权利要求1所述的一种高强纤维无纬布的深层清洁设备,其特征在于,还包括有按压机构(8),按压机构(8)包括有:第二导套(81),底板(1)顶部设有第二导套(81);

带柱压板(82),第二导套(81)上滑动式设有带柱压板(82),带柱压板(82)与弹性压柱(63)接触,带柱压板(82)与第一弹性转板(74)配合;

压缩弹簧(83),带柱压板(82)上套有压缩弹簧(83),压缩弹簧(83)两端分别与第二导套(81)和带柱压板(82)连接。

3.根据权利要求2所述的一种高强纤维无纬布的深层清洁设备,其特征在于,还包括有吸取机构(9),吸取机构(9)包括有:第三导套(91),底板(1)顶部设有第三导套(91);

弹性磁吸板(92),第三导套(91)顶部滑动式设有弹性磁吸板(92),弹性磁吸板(92)与第一弹性转板(74)配合;

第四转套(93),第三导套(91)顶部设有第四转套(93);

第二弹性转板(94),第四转套(93)上部转动式设有第二弹性转板(94),第二弹性转板(94)与第二弹性压板(56)配合,第二弹性转板(94)与弹性磁吸板(92)滑动连接。

4.根据权利要求1所述的一种高强纤维无纬布的深层清洁设备,其特征在于,传送带(43)的材质为橡胶。
