1.一种宽频可调复合吸波水凝胶,其特征在于:所述宽频可调复合吸波水凝胶是由自组装型Ti3C2Tx MXene和聚丙烯酰胺水凝胶复合而成,其中,自组装型Ti3C2Tx MXene的含量为1wt‰~30wt‰,聚丙烯酰胺水凝胶的含水量为20vol%~40vol%;所述自组装型Ti3C2TxMXene由氯离子掺杂的聚吡咯纳米线(PPyNWs‑Cl)和Ti3C2Tx MXene在水中混合自组装形成;氯离子掺杂的聚吡咯纳米线由溶于0.2M稀盐酸的吡咯单体和十六烷基三甲基溴化铵在冰浴中经由引发剂引发聚合生成,其中,十六烷基三甲基溴化铵作为软模板,与吡咯单体的摩尔比为1:3~3:2,吡咯单体在稀盐酸中的浓度为1.48g/L;氯离子掺杂的聚吡咯纳米线(PPyNWs‑Cl)和Ti3C2Tx MXene在水中混合的质量比为1:2~3:1。
2.根据权利要求1所述的宽频可调复合吸波水凝胶,其特征在于:氯离子掺杂的聚吡咯纳米线聚合所用引发剂为过硫酸铵,加入的过硫酸铵与吡咯单体的物质的量比为1:1。
3.一种权利要求1‑2任一项所述宽频可调复合吸波水凝胶的制备方法,其特征在于:具体包括以下步骤:
(1)将氯离子掺杂的聚吡咯纳米线(PPyNWs)和Ti3C2Tx MXene加入去离子水中,超声、搅拌自组装后干燥,制得自组装型Ti3C2Tx MXene;
(2)将水和丙三醇混合后,按比例加入丙烯酰胺、N,N‑亚甲基双丙烯酰胺、四甲基乙二胺、自组装型Ti3C2Tx MXene混合均匀;水和丙三醇组成的混合溶剂,总体积为10mL;通过调节水和丙三醇的体积比来控制水凝胶的含水量,水和丙三醇的体积比为2:8~4:6;
(3)加入过硫酸铵溶液,快速搅拌,聚合制得聚丙烯酰胺(PAM)水凝胶前驱体溶液;

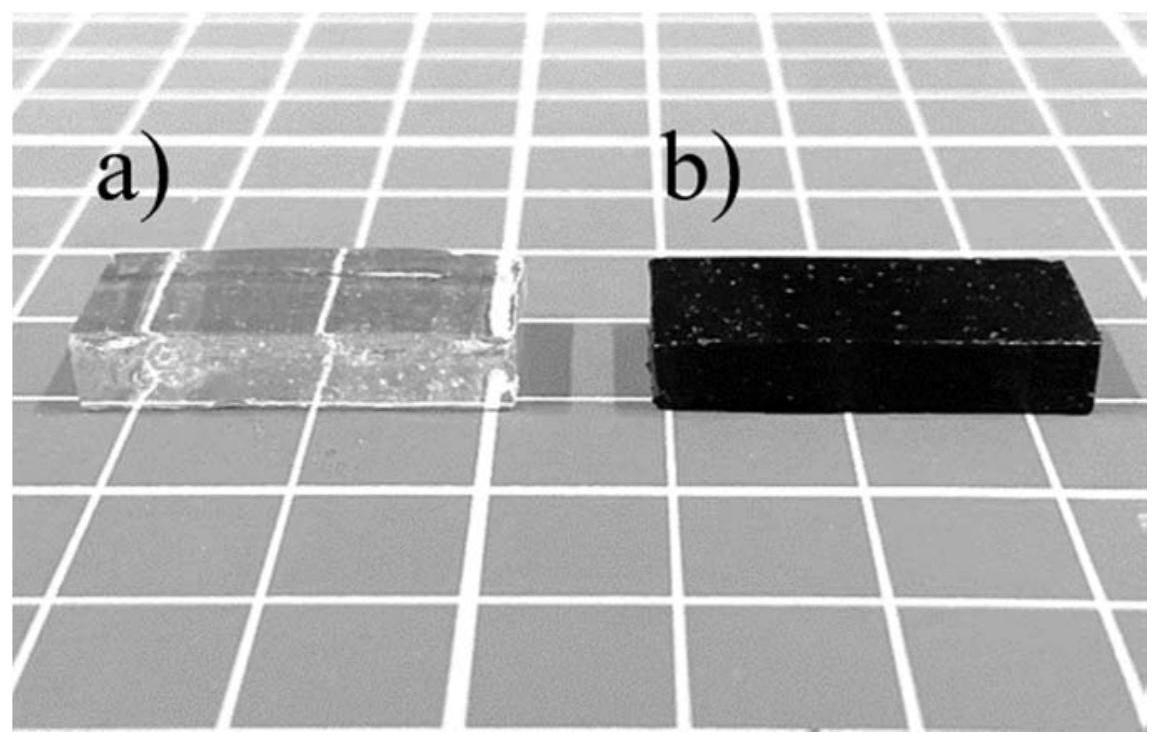

(4)将前驱体溶液转移至模具,在烘箱中30~50℃恒温反应0.5~3h;反应完成后去除残留反应物,制得所述宽频可调复合吸波水凝胶。
4.根据权利要求3所述的制备方法,其特征在于:所述步骤(3)中,丙烯酰胺、N,N‑亚甲基双丙烯酰胺、过硫酸铵、四甲基乙二胺在体系中的浓度分别为1mol/L、0.030mol/L、
0.015mol/L、0.007mol/L。
