专利号: 2021109322689
申请人: 沈祥明
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

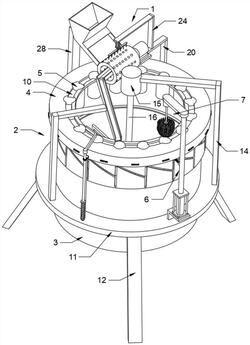

1.一种杨梅汁加工用去核打浆装置,包括去核装置(1)和打浆装置(2),其特征在于:所述去核装置(1)安装在打浆装置(2)上方,所述打浆装置(2)的料桶(3)上端转动连接有圆盘(4),所述圆盘(4)内侧圆周均匀固定连接有果核承接筒(5),所述圆盘(4)由动力装置(6)驱动转动,所述料桶(3)一侧安装有用于清理果核附着果肉的刷洗装置(7),所述料桶(3)侧壁还安装有顶出清理装置,所述顶出清理装置用于顶出和清理果核承接筒(5)内被刷洗过后的果核;

所述料桶(3)上端设有环形的转动槽(8),所述圆盘(4)下端固定连接有环形的转动环(9),所述转动环(9)与转动槽(8)转动连接,相邻所述果核承接筒(5)之间由凹陷的导料槽(10)连通,所述导料槽(10)位于果核承接筒(5)上部,所述导料槽(10)为中间高两侧低的构造,所述果核承接筒(5)位于料桶(3)内部;

所述打浆装置(2)包括料桶(3),所述料桶(3)外壁固定安装有支撑环(11),所述支撑环(11)圆周均匀安装有多个支撑腿(12),所述料桶(3)下部为锥形,所述料桶(3)下端开设有出浆口,所述料桶(3)内壁下部固定安装有网板(13);所述支撑环(11)一侧安装有第一安装杆(14),所述第一安装杆(14)位于料桶(3)上方的一端固定连接于有第一电机(15),所述第一电机(15)的输出轴固定连接有打浆轴(16),所述打浆轴(16)圆周均匀安装有多个打浆板(17),所述打浆轴(16)下端固定连接板刷(18),所述板刷(18)下端密布刷毛;

所述去核装置(1)包括第二电机(19),所述第二电机(19)安装在第二安装杆(20)一端,所述第二安装杆(20)与支撑环(11)固定连接,所述第二电机(19)的输出轴固定连接去核滚筒(21)的一端,所述去核滚筒(21)的另一端开口,所述去核滚筒(21)圆周设有多排用于固定杨梅的杨梅孔(22),所述杨梅孔(22)底部设有供果核穿过的果核孔(23),所述果核孔(23)的直径小于杨梅孔(22),所述果核孔(23)贯穿去核滚筒(21);所述第二安装杆(20)上端固定连接有第三安装杆(24),所述第三安装杆(24)固定安装有第一气缸(25),所述第一气缸(25)的活动端固定连接有去核板(26),所述去核板(26)下端均匀固定连接有多个去核钉(27),所述去核钉(27)与最上方一排杨梅孔(22)对齐;所述支撑环(11)于第二安装杆(20)一侧还固定安装有第四安装杆(28),所述第四安装杆(28)的上端固定连接有储料器(29),所述储料器(29)用于堆放杨梅,所述储料器(29)的下端倾斜向下设置,且该端与去核滚筒(21)的外壁间距小于两毫米;所述去核装置(1)还包括导料板(30),所述导料板(30)的第一端位于去核滚筒(21)中间,第二端位于果核承接筒(5)上方,且由第一端到第二端高度逐渐降低,第二端位于顶出清理装置和刷洗装置(7)之间。

2.根据权利要求1所述的一种杨梅汁加工用去核打浆装置,其特征在于:所述刷洗装置(7)包括第三电机(31),所述第三电机(31)的输出轴固定连接有刷洗头(32),所述刷洗头(32)用于刷洗果核承接筒(5)内的果核,所述第三电机(31)固定安装在安装板(33)一端,所述安装板(33)另一端与第二气缸(34)的活动端固定连接,所述第二气缸(34)安装在支撑环(11)一侧。

3.根据权利要求2所述的一种杨梅汁加工用去核打浆装置,其特征在于:所述动力装置(6)包括固定安装在第二气缸(34)活动杆一侧的伸缩杆(35),所述伸缩杆(35)一端固定连接有弹簧板(36),所述伸缩杆(35)外套设有弹簧(37),所述弹簧(37)的两端分别与弹簧板(36)和第二气缸(34)的活动杆固定连接,所述弹簧板(36)一侧固定连接有导杆(38),所述导杆(38)一端转动连接有导头(39);所述动力装置(6)还包括圆盘(4)外侧下端固定连接的动力环(40),所述动力环(40)外壁设有多个首尾相连的动力槽,所述导头(39)与动力槽间隙配合,所述动力槽包括用于在刷洗头(32)下移时保持圆盘(4)静止的静止部(41),刷洗头(32)上移脱离果核承接筒(5)时保持圆盘(4)静止的脱离部(42),以及在刷洗头(32)脱离后上移时用于驱动圆盘(4)转动的驱动部(43),所述脱离部(42)与静止部(41)的下段重叠,所述脱离部(42)的深度大于静止部(41),所述静止部(41)的初始段的深度大于动力部的末段,所述静止部(41)和动力部均设有一段爬坡(44)。

4.根据权利要求1所述的一种杨梅汁加工用去核打浆装置,其特征在于:所述顶出清理装置包括位于料桶(3)内的顶出机构和位于料桶(3)外的清理机构,顶出机构用于将果核承接筒(5)内的果核顶出,清理机构用于将顶出机构顶出的果核扫出圆盘(4)。

5.根据权利要求4所述的一种杨梅汁加工用去核打浆装置,其特征在于:所述顶出机构包括位于果核承接筒(5)底部的顶出盘(45),所述顶出盘(45)和果核承接筒(5)均密布镂空孔,所述顶出盘(45)下端固定连接有顶出杆(46),所述顶出杆(46)穿过果核承接筒(5)并且其下端落在静止环(47)上端,所述静止环(47)上端一侧固定连接有顶出板(48),所述顶出板(48)一侧为用于顶出杆(46)爬升的顶出陂(49),所述顶出板(48)上端为用于维持顶出板(48)状态的静止陂(50)。

6.根据权利要求4所述的一种杨梅汁加工用去核打浆装置,其特征在于:所述清理机构包括位于圆盘(4)上方的清扫板(51),所述清扫板(51)为勾形,所述清扫板(51)一端与第一清扫杆(52)固定连接,所述第一清扫杆(52)下端与支撑环(11)转动连接,所述第一清扫杆(52)下部固定连接有扭簧板(53),所述扭簧板(53)下端固定连接有扭簧(54),所述扭簧(54)套设在第一清扫杆(52)外,所述扭簧(54)下端与支撑环(11)固定连接;所述第一清扫杆(52)上部固定连接有第一齿轮(55),所述第一齿轮(55)与第二齿轮(56)啮合,所述第二齿轮(56)下端与第二清扫杆(57)上端转动连接,所述第二清扫杆(57)下端与支撑环(11)固定连接,所述圆盘(4)外壁固定连接有多个齿条(58),所述齿条(58)与第二齿轮(56)啮合。
