专利号: 2021109343543
申请人: 广州城建职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

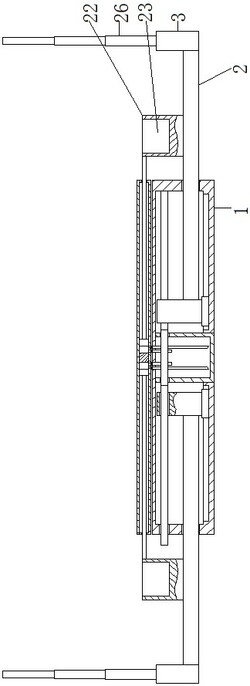

1.一种用于装配式建筑的支撑结构,其特征在于:包括底座(1),底座(1)内设有双向推出锁止结构,双向推出锁止结构的左右两端均固定连接有推出板(2),推出板(2)能够穿过底座(1)且在其内左右移动,推出板(2)的外端均固定连接有与底座(1)底面垂直的定位板(3),推出板(2)的顶部均安装有斜撑杆固定部,斜撑杆固定部能够对斜撑杆(9)进行固定;

所述的双向推出锁止结构包括内腔(4),底座(1)的内部开设有内腔(4),内腔(4)的上部一侧转动连接有第一螺杆(5),第一螺杆(5)朝向底座(1)中心处的一端通过转轴(6)固定连接有第二螺杆(7),第二螺杆(7)的另一端与内腔(4)的侧壁转动连接,第二螺杆(7)与第一螺杆(5)的螺纹旋向相反,第一螺杆(5)或第二螺杆(7)与驱动装置相连,驱动装置能够驱动其转动,内腔(4)的底部左右对称开设有滑槽(8),滑槽(8)内均配合安装滑块(10),滑块(10)的顶部均固定连接有连接头(11),连接头(11)上均横向开设有螺纹孔,第一螺杆(5)、第二螺杆(7)穿过对应的螺纹孔与其配合连接,连接头(11)远离内腔(4)中心的一侧均固定连接有推出板(2),底座(1)的侧壁上对应推出板(2)开设有可供其出入的开口;

所述的底座(1)上侧左右对称安装有横向的缸体(12),缸体(12)内均配合安装活塞(13),活塞(13)的外端均固定连接有活塞杆(14),活塞杆(14)的外端与对应的斜撑杆固定部之间固定连接,两个缸体(12)相近的一端下部均开设有第一通孔(15)与第二通孔(16),第一通孔(15)的下端均安装有单向进液阀(17),单向进液阀(17)的下端固定连接并连通有长管(18),第二通孔(16)的下端均安装有单向出液阀(19),与单向出液阀(19)配合设有控制组件,控制组件能够控制单向出液阀(19)的开闭,单向出液阀(19)的下端均固定连接并连通有短管(20),底座(1)的中部安装有柱形水箱(21),柱形水箱(21)为透明状,柱形水箱(21)上左右对称刻有刻度线,长管(18)与短管(20)均穿过底座(1)并伸入到柱形水箱(21)中,所述的转轴(6)穿过柱形水箱(21)并与其通过密封轴承连接。

2.根据权利要求1所述的一种用于装配式建筑的支撑结构,其特征在于:所述的驱动装置为手摇柄。

3.根据权利要求1所述的一种用于装配式建筑的支撑结构,其特征在于:所述的驱动装置包括电机与皮带轮组件,电机的输出轴通过皮带轮组件与第一螺杆或第二螺杆相连,电机的输出轴转动时能够带动第一螺杆与第二螺杆转动。

4.根据权利要求1所述的一种用于装配式建筑的支撑结构,其特征在于:所述的控制组件为手动控制组件。

5.根据权利要求1所述的一种用于装配式建筑的支撑结构,其特征在于:所述的控制组件为电动控制组件。

6.根据权利要求1所述的一种用于装配式建筑的支撑结构,其特征在于:所述的斜撑杆固定部包括固定块(22),推出板(2)的顶部均固定连接有固定块(22),固定块(22)的顶部开设有螺纹盲孔(23),斜撑杆(9)包括螺纹柱(91),螺纹柱(91)能够与螺纹盲孔(23)螺纹配合连接,螺纹柱(91)的顶部铰接连接有支撑杆(92),支撑杆(92)的顶端铰接连接有支撑板(93)。

7.根据权利要求6所述的一种用于装配式建筑的支撑结构,其特征在于:所述的支撑板(93)的底部开设有定位孔(24),定位孔(24)的内部开设有数个限位孔(25),定位板(3)的顶部固定连接有活动杆朝上的多级伸缩杆(26),多级伸缩杆(26)的活动杆外侧对应限位孔(25)固定连接有多个弹性凸块(27)。

8.根据权利要求1所述的一种用于装配式建筑的支撑结构,其特征在于:所述的底座(1)的下侧密封接触配合设有上端开口的透明的第一水箱(28),第一水箱(28)与柱形水箱(21)相互连通,第一水箱(28)的左右两端均固定连接有活动杆朝外的第一伸缩杆(29),第一伸缩杆(29)的外端与底座(1)的底部固定连接。
