专利号: 2021109351770
申请人: 刘达
专利类型:发明专利
专利状态:授权未缴费
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

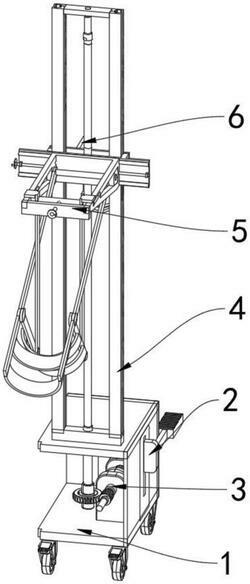

1.一种位置可任意调节的通用医疗牵引架,其特征在于:包括支撑机构(1);所述支撑机构(1)内部左右两侧均固定安装有驱动机构(2);所述支撑机构(1)内部中间位置固定安装有一个传动机构(3);所述传动机构(3)包括有前传动轴(301)、中间传动轴(302)、后传动轴(303)、活动限位块(304)和蜗杆(305),前传动轴(301)的后侧嵌入设置有一个中间传动轴(302),中间传动轴(302)的后侧嵌入设置有一个后传动轴(303),前传动轴(301)前端固定设置有一个蜗杆(305),前传动轴(301)和中间传动轴(302)的后侧内侧呈环形排列设置有活动限位块(304);所述支撑机构(1)顶部前端固定安装有连接机构(4);所述连接机构(4)前端活动设置有一个调节机构(5);所述调节机构(5)后侧固定安装有后支撑机构(6);

所述调节机构(5)包括有支撑架(501)、固定杆(502)、第一转动架(503)、第二转动架(504)、连接杆(505)、第一调节丝杆(506)和第二调节丝杆(507),支撑架(501)后侧上下对称活动设置有固定杆(502),支撑架(501)后侧中间位置穿插有第一调节丝杆(506),支撑架(501)后端通过转轴固定设置有第一转动架(503),支撑架(501)前端设置有第二转动架(504),且第一转动架(503)和第二转动架(504)之间通过连接杆(505)相连接,第二转动架(504)顶部滑动设置在支撑架(501)前端,且第二转动架(504)顶部前端设置有一个第二调节丝杆(507),安装状态下,固定杆(502)固定连接在活动板(402)的前端,第一调节丝杆(506)左右两端通过转动连接座与活动板(402)相连;

所述后支撑机构(6)包括有固定板连接板(601)、弹性带(602)、颈部套(603)和固定支撑架(604),固定板连接板(601)后侧左右两端对称设置有固定支撑架(604),固定支撑架(604)左右两端均固定设置有一个弹性带(602),且两个弹性带(602)的底部固定设置有一个颈部套(603),安装状态下,固定板连接板(601)固定安装在活动板(402)的后侧;所述中间传动轴(302)和后传动轴(303)前端外侧均设置有一个棘轮,中间传动轴(302)和后传动轴(303)外侧呈环形排列设置有齿条(202),后传动轴(303)前端设置有一个圆柱,该圆柱穿过中间传动轴(302)并与前传动轴(301)固定连接,安装状态下,后传动轴(303)后侧转动连接在后侧的矩形连接柱(102),中间传动轴(302)与后传动轴(303)连接处转动连接在后侧的固定套(104)内侧,中间传动轴(302)与前传动轴(301)连接处转动设置在前侧的固定套(104)内侧;所述连接机构(4)包括有连接架(401)、活动板(402)、升降杆(403)和蜗轮(404),连接架(401)中间位置传动设置有一个升降杆(403),连接架(401)的外侧滑动设置有活动板(402),升降杆(403)底部固定连接有一个蜗轮(404),连接架(401)的左右两侧均设置有十字导槽,活动板(402)后侧左右对称设置有两个十字滑块,该十字滑块可沿连接架(401)的十字导槽内部上下移动,安装状态下,连接架(401)固定安装在外壳(101)的顶部前侧,升降杆(403)穿过并伸入到外壳(101)内侧,蜗轮(404)与蜗杆(305)啮合传动。

2.如权利要求1所述一种位置可任意调节的通用医疗牵引架,其特征在于:所述支撑机构(1)包括有外壳(101)、矩形连接柱(102)、锁止脚轮(103)和固定套(104),外壳(101)内部等距离设置有三个矩形连接柱(102),外壳(101)底部前后两端左右对称设置有四个锁止脚轮(103),外壳(101)内侧前端的两个矩形连接柱(102)顶部均设置有一个固定套(104)。

3.如权利要求1所述一种位置可任意调节的通用医疗牵引架,其特征在于:所述驱动机构(2)包括有支撑板(201)、齿条(202)、滑动块(203)和踏板(204),支撑板(201)顶部设置有一个矩形贯穿槽,且矩形贯穿槽内部滑动连接有一个滑动块(203),滑动块(203)一侧设置有一个齿条(202),并且滑动块(203)的另一侧固定连接有一个踏板(204),踏板(204)的顶部开设有防滑纹,滑动块(203)左右两侧与支撑板(201)之间设置有弹簧,安装状态下,前端的支撑板(201)固定安装在前端的两个矩形连接柱(102)之间的右侧,后侧的支撑板(201)固定连接在后端两个矩形连接柱(102)之间的左侧。
