专利号: 2021109453717
申请人: 广东中基建工工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

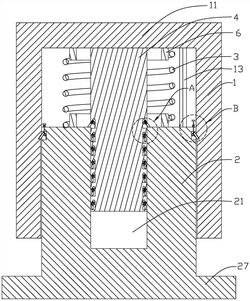

1.一种用于绿色建筑的土地支撑结构,其特征在于:包括套筒(1)、底座(2)以及第一弹簧(3),所述套筒(1)竖直设置,所述套筒(1)顶端内壁固接有支撑板(11),所述底座(2)设置在所述套筒(1)内,所述第一弹簧(3)设置于所述套筒(1)内,所述第一弹簧(3)一端抵接于所述支撑板(11)的底面,所述第一弹簧(3)另一端抵接于所述底座(2)的顶面;所述第一弹簧(3)内穿设有滑杆(4),所述滑杆(4)的顶端端面固接于所述支撑板(11)的底面,所述底座(2)顶面开设有与所述滑杆(4)相互配合的滑槽(21);所述滑杆(4)周面设置有多个放置槽(41),所述放置槽(41)内设置有抵接板(42),所述抵接板(42)内穿设有第一转轴(43),所述第一转轴(43)两端分别转动连接于所述放置槽(41)的两侧侧壁,所述放置槽(41)内设置有第一扭簧(44),所述第一扭簧(44)一端固接于所述放置槽(41)的槽底,所述第一扭簧(44)的另一端抵接于所述抵接板(42)靠近所述放置槽(41)槽底一侧侧面的底端,位于所述滑槽(21)外的所述抵接板(42)抵接于所述底座(2)的顶面,位于滑槽(21)内所述抵接板(42)抵接于所述滑槽(21)的内壁。

2.根据权利要求1所述的一种用于绿色建筑的土地支撑结构,其特征在于:所述放置槽(41)靠近所述支撑板(11)一侧的侧壁开设有供与所述底座(2)顶面接触的所述抵接板(42)插入的定位槽(45),所述抵接板(42)上开设有腰型孔(421),所述第一转轴(43)穿过所述腰型孔(421)。

3.根据权利要求1所述的一种用于绿色建筑的土地支撑结构,其特征在于:所述抵接板(42)抵接于所述底座(2)顶面一端的端面倾斜,所述抵接板(42)端部的倾斜面抵接于所述底座(2)的顶面。

4.根据权利要求1所述的一种用于绿色建筑的土地支撑结构,其特征在于:所述滑杆(4)上套设有两个导向环(6),两个所述导向环(6)位于所述第一弹簧(3)内,其中一个所述导向环(6)固接于所述支撑板(11)的底面,另一个所述导向环(6)固接于所述底座(2)的顶面,两个所述导向环(6)相对齐。

5.根据权利要求1所述的一种用于绿色建筑的土地支撑结构,其特征在于:所述底座(2)周面设置有凹槽(22),所述凹槽(22)内设置有限位板(23),所述限位板(23)上穿设有第二转轴(24),所述第二转轴(24)两端转动连接于所述凹槽(22)两侧的侧壁,所述凹槽(22)内设置有第二扭簧(25),所述第二扭簧(25)一端固接于所述凹槽(22)的槽底,所述第二扭簧(25)另一端抵接于所述限位板(23),所述套筒(1)内壁开设有与所述限位板(23)相互配合的卡槽(12),所述底座(2)上安装有用于将限位板(23)固定在凹槽(22)内的固定组件(7)。

6.根据权利要求5所述的一种用于绿色建筑的土地支撑结构,其特征在于:所述底座(2)顶面开设有与凹槽(22)连通的通孔(26),所述固定组件(7)包括第二弹簧(71)、顶板(72)以及限位杆(73),所述限位杆(73)穿设于所述通孔(26)内,所述限位杆(73)底端抵接于所述限位板(23)上,所述顶板(72)固接于所述限位杆(73)的顶端端面,所述第二弹簧(71)套设在所述限位杆(73)上,所述第二弹簧(71)一端固接于所述顶板(72)的底面,所述第二弹簧(71)另一端固接于所述底座(2)的顶面。

7.根据权利要求1所述的一种用于绿色建筑的土地支撑结构,其特征在于:所述底座(2)底面固接有底板(27),所述套筒(1)底端端面抵接于所述底板(27)的顶面。

8.根据权利要求1所述的一种用于绿色建筑的土地支撑结构,其特征在于:所述套筒(1)内壁固接有导向条(13),所述底座(2)周面开设有与所述导向条(13)相互配合的导向槽(28)。
