专利号: 2021109483197
申请人: 深圳市同鑫达物业管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-10-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

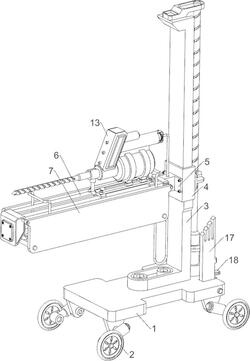

1.一种用于房屋修缮墙壁钻机,其特征是,包括有: 安装板(1); 移动滚轮(2),移动滚轮(2)为两个,均安装在安装板(1)底部两侧; 导向架(3),安装在安装板(1)顶部一侧; 滑套(4),滑动式安装在导向架(3)上; 第一固定块(5),安装在滑套(4)一侧; 导轨(6),安装在第一固定块(5)一侧; 遮挡板(7),安装在导轨(6)上; 滑动块(8),滑动式安装在导轨(6)上; 固定架(9),安装在滑动块(8)顶部; 壳体(10),安装在固定架(9)一侧; 钻头(11),转动式安装在固定架(9)另一侧; 减速电机(12),安装在壳体(10)内,减速电机(12)的输出轴与钻头(11)通过联轴器连接; 减速组件(13),安装在导轨(6)与固定架(9)之间; 移动组件(14),安装在导轨(6)上。

2.根据权利要求1所述的一种用于房屋修缮墙壁钻机,其特征是,减速组件(13)包括有: 第一固定板(131),安装在导轨(6)底部一侧; 吸气管(132),安装在第一固定板(131)上,吸气管(132)带有单向阀; 保护壳(133),安装在固定架(9)另一侧上部; 转轴(134),转轴(134)至少为两个,均转动式安装在保护壳(133)内一侧; 第一单齿圆盘(135),安装在钻头(11)一侧; 全齿轮(136),全齿轮(136)至少为两个,均安装在转轴(134)上,第一单齿圆盘(135)与相近的全齿轮(136)配合; 第二单齿圆盘(137),第二单齿圆盘(137)为两个,均安装在下部的两个转轴(134)上,第二单齿圆盘(137)均与上方相近的全齿轮(136)配合; 第一缸体(138),安装在保护壳(133)内另一侧; 出气管(139),安装在第一缸体(138)顶部一侧,出气管(139)带有单向阀; 横杆(1310),安装在最上部的转轴(134)上; 推动块(1311),安装在横杆(1310)上; 活塞杆(1312),滑动式安装在第一缸体(138)内; 第一弹簧(1313),安装在活塞杆(1312)与第一缸体(138)之间; 直角杆(1314),安装在活塞杆(1312)一侧,直角杆(1314)与推动块(1311)配合。

3.根据权利要求2所述的一种用于房屋修缮墙壁钻机,其特征是,移动组件(14)包括有: 固定环(141),固定环(141)为两个,均安装在导轨(6)底部两侧; 第二缸体(142),安装在两个固定环(141)之间,吸气管(132)尾端与第二缸体(142)连接; T型管(143),安装在第二缸体(142)底部一侧; 堵塞杆(145),滑动式安装在T型管(143)内; 第一接触杆(144),安装在堵塞杆(145)一侧,第一接触杆(144)与固定架(9)配合; 第二固定块(146),安装在底部另一侧; 定滑轮(147),转动式安装在第二固定块(146)上; 活塞块(148),滑动式安装在第二缸体(142)内; 拉线(149),安装在活塞块(148)上; 连接块(1410),安装在滑动块(8)底部,拉线(149)的尾端绕过定滑轮(147)与连接块(1410)连接; 第二弹簧(1411),安装在滑动块(8)与导轨(6)之间。

4.根据权利要求3所述的一种用于房屋修缮墙壁钻机,其特征是,还包括有拉动组件(15),拉动组件(15)包括有: U型板(151),安装在导轨(6)底部另一侧; 限位杆(152),滑动式安装在U型板(151)上,限位杆(152)与堵塞杆(145)连接; 第二接触杆(153),滑动式安装在限位杆(152)上,第二接触杆(153)与固定架(9)配合; 异型插杆(154),滑动式安装在第二接触杆(153)下部,异型插杆(154)与限位杆(152)配合; 第三弹簧(155),第三弹簧(155)为两个,均安装在异型插杆(154)两端与限位杆(152)之间。

5.根据权利要求4所述的一种用于房屋修缮墙壁钻机,其特征是,还包括有调节组件(16),调节组件(16)包括有: 转动轴(161),转动式安装在安装板(1)一侧,转动轴(161)位于导向架(3)一侧; 丝杆(162),安装在转动轴(161)顶部; 连接板(163),连接板(163)为两个,均安装在滑套(4)另一侧; 螺母(164),安装在两个连接板(163)之间,螺母(164)与丝杆(162)通过螺纹连接; 第二固定板(165),安装在导向架(3)顶部,第二固定板(165)与丝杆(162)转动式连接。

6.根据权利要求5所述的一种用于房屋修缮墙壁钻机,其特征是,还包括有支撑组件(17),支撑组件(17)包括有: 转杆(171),转动式安装在安装板(1)一侧; 支撑板(172),安装在转杆(171)两端; 连接杆(173),安装在两个支撑板(172)之间。

7.根据权利要求6所述的一种用于房屋修缮墙壁钻机,其特征是,还包括有限位组件(18),限位组件(18)包括有: 导向套(181),导向套(181)为两个,均安装在安装板(1)一侧; 滑轨(182),安装在安装板(1)一侧中部; 滑动板(183),滑动式安装在滑轨(182)内; 限位块(184),限位块(184)为两个,均滑动式安装在导向套(181)内,限位块(184)均与相近的支撑板(172)配合; 连杆(185),连杆(185)为两个,均转动式安装在限位块(184)与滑动板(183)之间。

8.根据权利要求4所述的一种用于房屋修缮墙壁钻机,其特征是,限位杆(152)上开有一排圆孔,圆孔均与异型插杆(154)配合。
