专利号: 2021109581170
申请人: 王荣涛
专利类型:发明专利
专利状态:授权未缴费
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

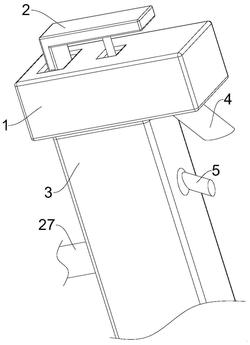

1.一种不锈钢水龙头,包括导管(1),其特征在于:所述导管(1)的上端设有扳手(2),所述导管(1)的底部一侧设有筒体(3),所述导管(1)的底部另一侧设有第一喷头(4),所述筒体(3)的一侧插设有水管(27),所述筒体(3)的内部设有与水管(27)相连通的流道(10),所述流道(10)的上端与第一喷头(4)之间通过连接管(26)相连通,所述流道(10)的内部设有用于控制水流的开关机构,所述筒体(3)的内部设有条形腔(7),所述条形腔(7)的内部活动插设有拉杆(6),所述扳手(2)的底部滑动连接有滑块,所述拉杆(6)的上端与滑块转动连接,所述条形腔(7)的内部密封滑动连接有第一滑塞(8),所述第一滑塞(8)的上端设有用于挤出消毒液的清洁机构,所述流道(10)的上端还设有用于减缓水流流速的延时机构,所述条形腔(7)的底部设有与清洁机构配合的挤出机构,所述导管(1)、扳手(2)以及筒体(3)的材质均为不锈钢;

所述开关机构包括设置于筒体(3)内部的矩形口(15),所述矩形口(15)的内部密封滑动连接有第三滑塞(16),所述第三滑塞(16)上固定插接有阻流杆(13),所述阻流杆(13)的前端于矩形口(15)的内部套设有第二弹簧(17),所述第三滑塞(16)的一侧通过第二弹簧(17)与矩形口(15)的一侧壁弹性连接,所述流道(10)的内壁还开设有缺口,所述阻流杆(13)的一端贯穿矩形口(15)的一侧壁并延伸至缺口的内部,所述阻流杆(13)的内部设有与流道(10)配合的第一通水口(14);

所述清洁机构包括设置于条形腔(7)内顶部的第一气囊(9),所述筒体(3)的内部设有用于盛装消毒液的第一储槽(18),所述第一气囊(9)的上端与第一喷头(4)相连通,所述第一滑塞(8)的内部设有第二通水口(20),所述条形腔(7)的底部设有仅允许消毒液从第一储槽(18)的内部进入条形腔(7)的第三单向阀(24),所述第二通水口(20)的内部设有仅允许消毒液从条形腔(7)的内部进入第一气囊(9)的第二单向阀(22),所述条形腔(7)的上端还设有仅允许消毒液从第一气囊(9)进入第一喷头(4)内的第一单向阀(21);

所述延时机构包括与流道(10)的内壁滑动连接的第二滑塞(11),所述第二滑塞(11)的上端通过第一弹簧(12)与流道(10)的顶壁弹性连接;

所述挤出机构包括设置于筒体(3)内部的第二储槽(19),所述第二储槽(19)的内部预装有护手霜,所述条形腔(7)的底部设有第二气囊(23),所述第二气囊(23)的底部设有仅允许护手霜从第二储槽(19)的内部进入第二气囊(23)内的第四单向阀(25),所述第二气囊(23)还通过管道与第二喷头(5)相连通,所述第二喷头(5)的下端还设有压力阀(28)。

2.根据权利要求1所述的一种不锈钢水龙头,其特征在于:所述第一滑塞(8)的底部一侧设有斜口。
