1.一种聚吡咯/聚乙烯醇复合凝胶的制备方法，其特征在于，包括如下步骤：

1)将纳米导电材料加入缓冲溶液中，搅拌超声得到聚吡咯悬浮液；

2)向聚吡咯悬浮液中加入多元酸，进行搅拌处理，得混合体系I；

3)向所得混合体系I中加入甘油，搅拌均匀，得混合体系II；

4)向所得混合体系II中加入聚乙烯醇，在水浴条件下进行一次水浴反应，然后滴加四硼酸钠溶液，进行二次水浴反应，得黑色粘稠性物质；

5)将所得黑色粘稠性物质进行超声除去气泡，即得所述聚吡咯/聚乙烯醇复合水凝胶。

2.根据权利要求1所述的制备方法，其特征在于，所述多元酸为原花青素、植酸、单宁酸中的一种或几种。

3.根据权利要求1所述的制备方法，其特征在于，所述聚吡咯悬浮液的浓度为0.83‑

3.33mg/mL。

4.根据权利要求1所述的制备方法，其特征在于，所述聚乙烯醇、甘油、聚吡咯、多元酸、四硼酸钠的质量比为300:(110‑130):(0.95‑4):(4‑6):(10‑14)。

5.根据权利要求1所述的制备方法，其特征在于，所述四硼酸钠溶液的浓度为0.04‑

0.08g/mL。

6.根据权利要求1所述的制备方法，其特征在于，步骤2)中所述搅拌处理时间为8‑10h；

步骤3)中所述搅拌时间为30‑50min。

7.根据权利要求1所述的制备方法，其特征在于，所述水浴温度为90‑110℃，一次水浴反应时间为2‑3h，二次水浴反应时间为1‑2h。

8.根据权利要求1所述的制备方法，其特征在于，所述缓冲溶液为Tris‑HCl缓冲液或PBS缓冲液。

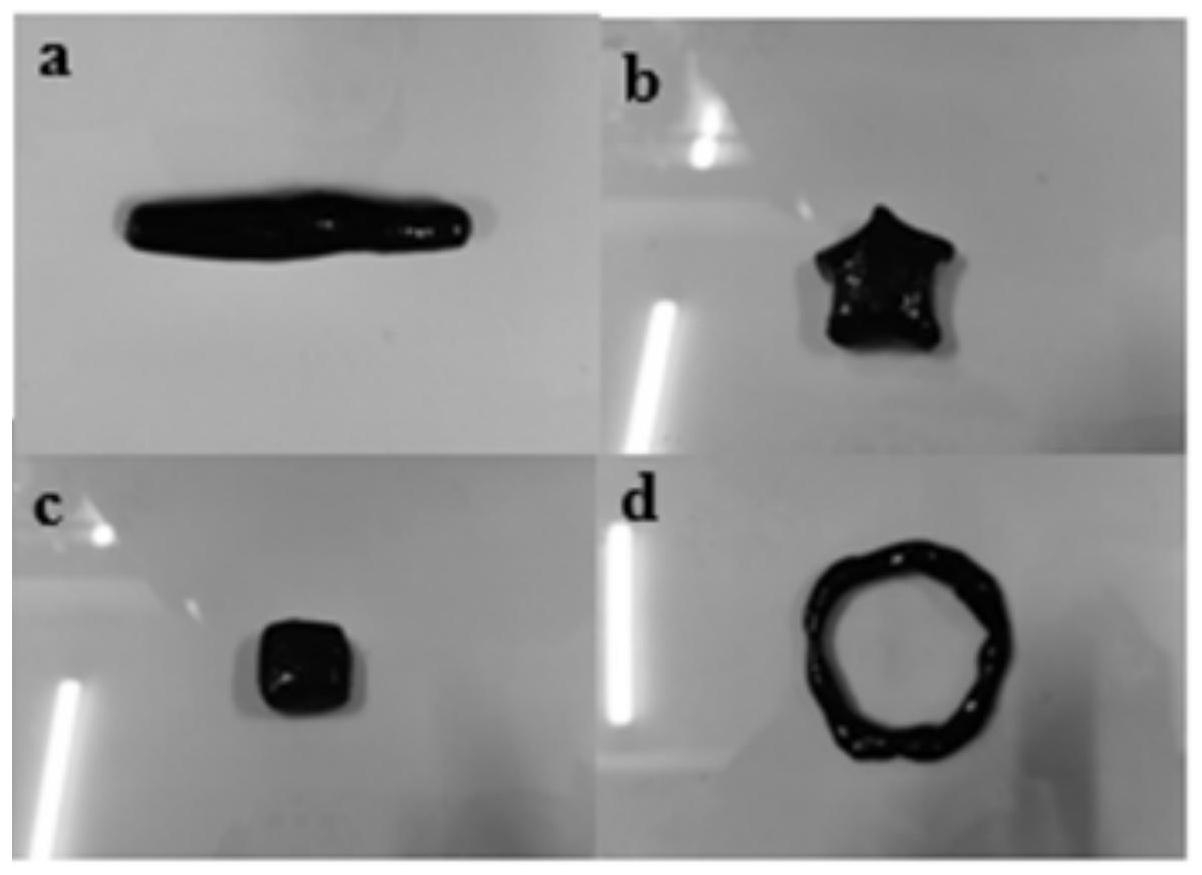

9.权利要求1～8任一项所述制备方法制备得聚吡咯/聚乙烯醇复合凝胶。
