专利号: 202110968556X
申请人: 钟银花
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

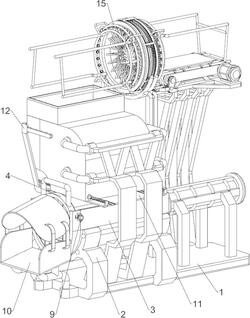

1.一种用于食品加工厂的薯条制作设备,其特征在于,包括:底板(1),底板(1)上设有支撑架(2);

置料座(3),支撑架(2)上设有置料座(3);

可更换刀架(4),置料座(3)上滑动式设有可更换刀架(4);

第一安装架(5),底板(1)顶部设有第一安装架(5),所述第一安装架(5)远离可更换刀架(4);

气缸(6),第一安装架(5)上部设有气缸(6);

第一导向架(7),气缸(6)伸缩杆上设有第一导向架(7),所述第一导向架(7)在置料座(3)内滑动;

推块(8),置料座(3)上设有推块(8),所述推块(8)位于置料座(3)内侧;

定位机构(9),置料座(3)上设有定位机构(9);

导料组件(10),底板(1)上设有导料组件(10),所述导料组件(10)靠近可更换刀架(4);

还包括补料机构(11),补料机构(11)包括:第二安装架(111),底板(1)顶部设有第二安装架(111);

储料箱(112),第二安装架(111)上部设有储料箱(112),所述储料箱(112)的底部和顶部均为开口设置;

第二卡块(113),储料箱(112)底部两侧均对称设有第二卡块(113);

隔板(114),相近的两个第二卡块(113)之间均滑动式设有隔板(114);

第二复位弹簧(115),隔板(114)上均对称设有第二复位弹簧(115);

第二连接座(116),储料箱(112)两侧均对称设有第二连接座(116),所述第二连接座(116)与第二复位弹簧(115)连接;

触发杆(117),隔板(114)底部均设有触发杆(117);

连接架(118),第一导向架(7)顶部设有连接架(118),连接架(118)上开有导向槽(119),所述触发杆(117)在导向槽(119)内滑动;

还包括间隔下料机构(12),间隔下料机构(12)包括:导轨架(121),储料箱(112)上对称设有导轨架(121);

第一齿条架(122),一侧的导轨架(121)上滑动式设有第一齿条架(122);

隔料杆(123),储料箱(112)上对称滑动式设有隔料杆(123),所述第一齿条架(122)与相近的隔料杆(123)连接;

第三复位弹簧(124),第一齿条架(122)与储料箱(112)之间对称设有第三复位弹簧(124);

直齿轮(125),储料箱(112)上转动式设有直齿轮(125),所述直齿轮(125)与第一齿条架(122)啮合;

第二齿条架(126),另一侧的导轨架(121)上滑动式设有第二齿条架(126),所述第二齿条架(126)与直齿轮(125)啮合,所述第二齿条架(126)与相近的隔料杆(123)连接;

推动架(127),第二齿条架(126)上设有推动架(127),所述推动架(127)与连接架(118)配合。

2.根据权利要求1所述的一种用于食品加工厂的薯条制作设备,其特征在于,定位机构(9)包括:连接杆(91),置料座(3)两侧均对称设有连接杆(91),所述连接杆(91)靠近可更换刀架(4);

固定座(92),相近的两个连接杆(91)之间均设有固定座(92);

第一复位弹簧(93),固定座(92)上均设有第一复位弹簧(93);

第一卡块(94),第一复位弹簧(93)末端均设有第一卡块(94),所述第一卡块(94)与置料座(3)滑动式连接,所述第一卡块(94)与可更换刀架(4)配合。

3.根据权利要求1所述的一种用于食品加工厂的薯条制作设备,其特征在于,导料组件(10)包括:第一连接座(101),底板(1)上对称设有第一连接座(101);

第一固定架(102),第一连接座(101)顶部均设有第一固定架(102);

导料板(103),第一固定架(102)顶部之间设有导料板(103),所述导料板(103)靠近可更换刀架(4);

导向板(104),导料板(103)上部设有导向板(104)。

4.根据权利要求1所述的一种用于食品加工厂的薯条制作设备,其特征在于,还包括移动机构(13),移动机构(13)包括:第三安装架(131),底板(1)顶部设有第三安装架(131);

运输带组(132),第三安装架(131)上转动式设有运输带组(132),所述运输带组(132)由两个传动轴和一个平皮带组成,所述传动轴与第三安装架(131)转动式连接,所述平皮带绕在传动轴之间;

伺服电机(133),第三安装架(131)顶部设有伺服电机(133),所述伺服电机(133)与相近的传动轴连接;

第四安装架(134),底板(1)顶部设有第四安装架(134);

第二固定架(135),第四安装架(134)上设有第二固定架(135);

第二导向架(136),第二固定架(135)上设有第二导向架(136);

固定环扣(137),第三安装架(131)上设有多个固定环扣(137),所述固定环扣(137)与第二导向架(136)连接。

5.根据权利要求4所述的一种用于食品加工厂的薯条制作设备,其特征在于,还包括刷洗机构(14),刷洗机构(14)包括:第一刷洗环(141),第二导向架(136)内侧转动式设有第一刷洗环(141);

第二刷洗环(142),第二导向架(136)内侧转动式设有第二刷洗环(142);

第一齿条环(143),第一刷洗环(141)与第二刷洗环(142)外侧均设有第一齿条环(143);

反向齿轮(144),第二导向架(136)内侧转动式设有多个反向齿轮(144),所述反向齿轮(144)与第一齿条环(143)啮合;

第二齿条环(145),第一刷洗环(141)外侧设有第二齿条环(145);

第三固定架(146),第三安装架(131)上部设有第三固定架(146);

传动齿轮组(147),第三固定架(146)上转动式设有传动齿轮组(147),所述传动齿轮组(147)由两个传动杆、两个锥齿轮和两个圆齿轮组成,传动杆转动式设置在第三固定架(146)上,一侧的传动杆上设有一个圆齿轮和一个锥齿轮,另一侧的传动杆上设有一个锥齿轮,两个锥齿轮啮合,另一个圆齿轮设置在运输带组(132)一侧的传动轴上,两个圆齿轮啮合;

驱动齿轮(148),一侧的传动杆上设有驱动齿轮(148),所述驱动齿轮(148)与第二齿条环(145)啮合。

6.根据权利要求5所述的一种用于食品加工厂的薯条制作设备,其特征在于,还包括冲水组件(15),冲水组件(15)包括:连接环(151),第二导向架(136)上设有多个连接环(151);

硬质水管(152),连接环(151)之间设有硬质水管(152);

水源接头(153),硬质水管(152)上设有水源接头(153);

喷头(154),硬质水管(152)内侧设有多个喷头(154)。
