专利号: 202110970345X
申请人: 河北鑫泰轴承锻造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

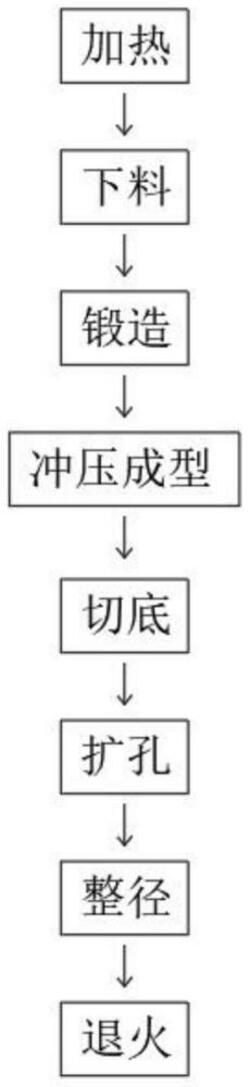

1.一种轴承套圈锻造工艺,其特征在于,包括以下工艺步骤:

S1:加热,采用加热炉将钢材加热至1080℃~1200℃,获得钢材加热件;

S2:下料,采用下料机对所述钢材加热件进行切割,获得料段;

S3:锻造,采用锻造装置对所述料段进行锻打,获得锻造件;

所述锻造装置包括底座(1),底座(1)顶部固定连接有安装板(2)和锻造台(24),锻造台(24)设置于安装板(2)下方,安装板(2)截面设置成L形,安装板(2)底部固定连接有液压缸(3),液压缸(3)输出端连接有液压杆,液压杆输出轴连接有锤头(4),底座(1)顶部远离安装板(2)一侧设置有调节机构,调节机构连接有安装块(11),安装块(11)一侧贯穿设置有连接轴(12),连接轴(12)和安装块(11)之间转动连接,连接轴(12)远离安装板(2)一侧固定连接有固定盘(13),固定盘(13)圆周外壁固定连接有多个环形阵列分布的转杆(14),连接轴(12)另一侧设置有夹持机构,液压杆上固定连接有连接杆(5),连接杆(5)靠近转杆(14)一侧固定连接有多个均匀分布的推杆(6),所述夹持机构包括安装座(15),安装座(15)和连接轴(12)之间通过螺栓固定连接,安装座(15)靠近安装板(2)一侧开设有第二滑槽(16),第二滑槽(16)顶部和底部内壁均固定连接有弹簧(18),弹簧(18)底部固定连接有第二滑块(17),第二滑块(17)另一侧固定连接有夹板(19),夹板(19)内侧开设有夹槽(20),夹槽(20)截面设置成弧形,第二滑块(17)和第二滑槽(16)滑动连接,安装座(15)一端贯穿开设有开口(21),第二滑块(17)靠近开口(21)一端固定连接有拨杆(22),拨杆(22)设置于开口(21)内,所述调节机构包括竖板(7),竖板(7)和底座(1)之间固定连接,竖板(7)靠近转杆(14)一端开设有第一滑槽(8),第一滑槽(8)内滑动连接有第一滑块(9),第一滑槽(8)底部内壁转动连接有螺杆(10),螺杆(10)和第一滑块(9)螺纹连接,第一滑块(9)和安装块(11)之间固定连接,液压缸(3)驱动液压杆上下移动,继而带动锤头(4)进行同步移动,利用锤头(4)对料段进行锻造,液压杆同步带动连接杆(5)和推杆(6)上下移动,推杆(6)和转杆(14)碰撞,带动转杆(14)转动,继而带动固定盘(13)和连接轴(12)转动,继而带动安装座(15)、夹板(19)和料段进行转动,从而对料段进行旋转式锻造;

S4:成型,采用冲压机对所述锻造件进行冲压,在所述锻造件的中部冲出通孔,获得环形件;

S5:切底,采用切割机对所述环形件两端的冒口端进行切除,获得环形整形件;

S6:扩孔,采用扩孔机对所述环形整形件进行扩孔,获得环形扩孔件;

S7:整径,采用整径机对所述环形扩孔件的内径和外径进行整形,获得轴承套圈锻造半成品;

S8:退火,对所述轴承套圈锻造半成品进行退火,获得轴承套圈锻造成品。

2.根据权利要求1所述的一种轴承套圈锻造工艺,其特征在于,所述夹槽(20)圆弧内壁固定连接有多个环形阵列分布的防滑凸条(23),防滑凸条(23)截面设置成弧形。

3.根据权利要求1所述的一种轴承套圈锻造工艺,其特征在于,所述加热炉的功率为

500KW,冲压机的功率为22KW,扩孔机的功率为75KW。

4.根据权利要求1所述的一种轴承套圈锻造工艺,其特征在于,在对所述环形整形件进行扩孔以后,还需要对所述环形扩孔件的两端面进行压平加工。

5.根据权利要求1所述的一种轴承套圈锻造工艺,其特征在于,在对所述环形扩孔件的内径和外径整形后还需进行预检验,剔除不符合尺寸规格以及外观存在缺陷的残次品。

6.根据权利要求1所述的一种轴承套圈锻造工艺,其特征在于,所述退火的具体步骤为:首先将所述轴承套圈锻造半成品送入退火炉中加热至780℃~810℃;

然后让所述轴承套圈锻造半成品在780℃~810℃的温度下保温4~6h;

然后让所述轴承套圈锻造半成品以80℃/min的速度快速冷却至690℃~710℃;

然后让所述轴承套圈锻造半成品在690℃~710℃的温度下保温3~4h;

然后让所述轴承套圈锻造半成品随炉冷却至640℃~660℃;

最后让所述轴承套圈锻造半成品自然冷却至室温,完成退火。
