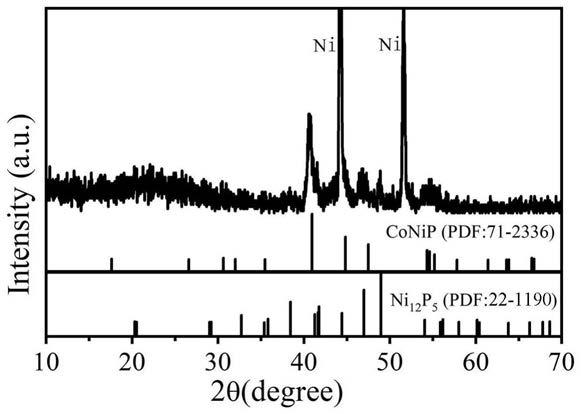

1.一种Ni2‑xCoxP量子点/N,O共掺杂碳/NF电极材料及其制备方法，其特征在于，所述电极材料是泡沫镍(NF)金属骨架上原位生长的Ni2‑xCoxP量子点/N,O共掺杂碳复合纳米片阵列，所述复合纳米片是由多层N,O共掺杂碳超薄纳米片与嵌在碳层中的Ni2‑xCoxP量子点杂化叠加而成，所述Ni2‑xCoxP量子点是原位生长在碳层中的NiCoP和Ni12P5多元磷化物，所述电极材料是经前驱体原位热解、磷化反应和界面耦合一步完成的，具体包括下述步骤：(1)将0.001‑1mmol  CoCl2·6H2O、0.01‑2mmol四丁基氯化磷、0.1‑20g尿素，在30‑80℃的油浴锅中搅拌0.1‑1.5h，形成均匀液体；(2)将步骤(1)所得均匀液体，取25‑100μl均匀地滴涂在1*1cm2的泡沫镍金属表面，放入瓷舟中，用铝箔包裹后再放入管式炉中，用高纯氮气置换空气，在密闭条件下，以1‑8℃/min的速度加热至350‑650℃，保温0.5‑6h，得到Ni2‑xCoxP量子点/N,O共掺杂碳/NF电极材料。
