1.一种C包覆W5O14量子点/C,N,O共掺杂MnxCd1‑xS组装体，其特征在于所述组装体是由C,N,O共掺杂MnxCd1‑xS固溶体纳米棒组装成的菜花状微球，所述C,N,O共掺杂MnxCd1‑xS固溶体纳米棒的顶端和表面负载有C,N,O共掺杂的MnxCd1‑xS固溶体纳米颗粒和C包覆的W5O14量子点，其制备方法包括下述步骤：(1)将0.8‑3.2mmol WCl6和2.4‑4.8mmol丙二酸混合，在60‑85℃的油浴中加热，搅拌形成均匀液体；

(2)将步骤(1)得到的液体转移到容器中，放入管式炉中，在350‑550℃焙烧2‑4h，得到C包覆W5O14量子点；

(3)将1.25‑3.375mmol MnSO4·H2O、1.25‑3.375mmol 3CdSO4·8H2O和10‑20mmol的2‑硫脲嘧啶在不断搅拌下溶解于20mL去离子水中，作为溶液A；

(4)将步骤(2)制备的0.1‑0.3g的C包覆W5O14量子点分散于5mL蒸馏水中，作为分散液B；

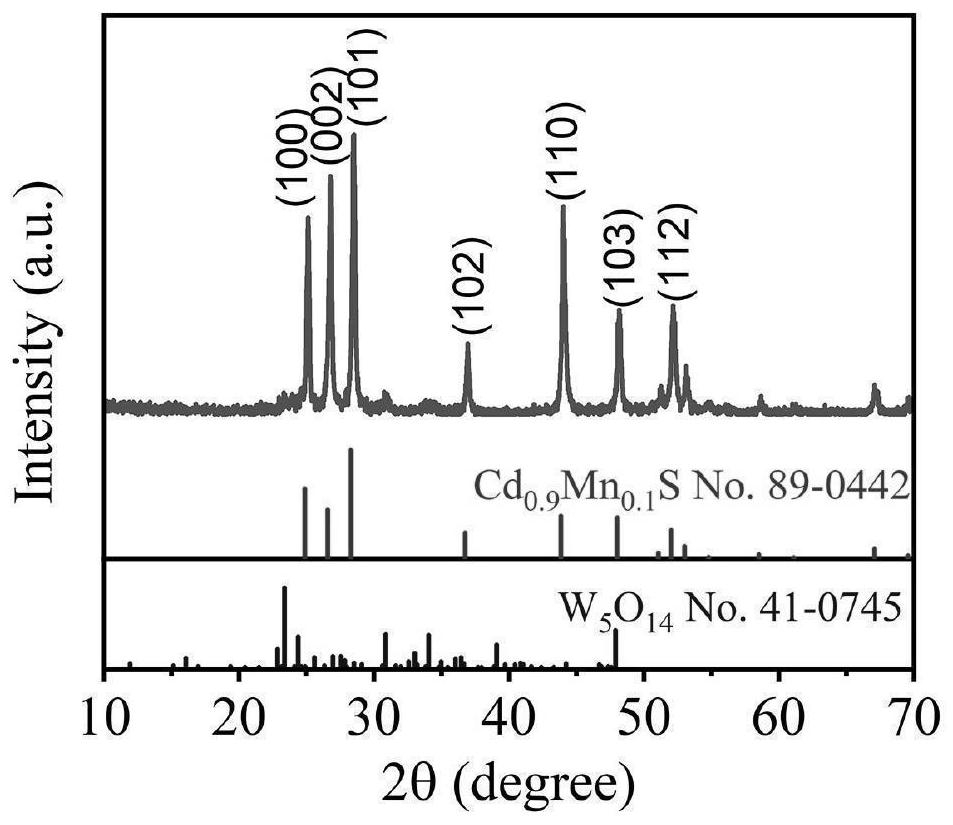

(5)在连续搅拌下将分散液B缓慢加入到溶液A中，将所得悬浮液加入到内衬聚四氟乙烯的不锈钢高压釜中，在120‑200℃下反应6‑24h，然后冷却至室温后，所得沉淀用去离子水和无水乙醇各洗涤3次，得到C包覆W5O14量子点/C,N,O共掺杂MnxCd1‑xS组装体。
