1.一种N‑GO@Co‑Ni12P5‑Ni3P/NCF复合电极材料及其制备方法，其特征在于，氮掺杂氧化石墨烯(N‑GO)包覆的Co掺杂Ni12P5‑Ni3P复合磷化物纳米棒组装体，原位生长于泡沫镍钴(NCF)金属片集流体上，所述复合磷化物纳米棒之间相互连接生长形成片状网络结构，由涂覆在预处理过的泡沫镍钴金属片上的液体前驱体，在铝箔包裹和氮气氛保护下，热解、碳化和磷化反应一步完成，具体包括下述步骤：

(1)泡沫镍钴金属片的预处理：将泡沫镍钴金属片剪成1cm×1cm大小的正方形片，放入丙酮中超声浸泡5min，再放入1mol/L的稀盐酸中超声浸泡5min，然后，将泡沫镍钴取出分别用去离子水和无水乙醇超声洗涤三次，在40℃的真空干燥箱中干燥；

(2)将0.001‑0.1mol甲氧基甲基三苯基氯化膦、0.001‑0.05mol尿素和0.001‑0.05mol乙二醇混合，30‑90℃搅拌形成透明液体；

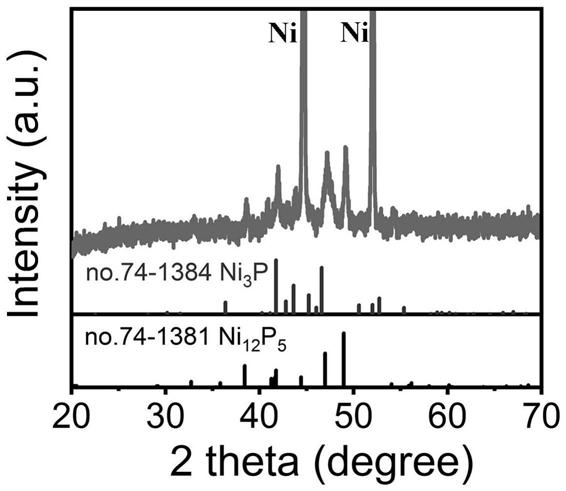

(3)将步骤(2)所得透明液体涂覆在步骤(1)预处理的泡沫镍钴金属片上，用铝箔包裹后，在氮气气氛保护下加热到300‑650℃，保温1‑5h，冷却后，得到N‑GO@Co‑Ni12P5‑Ni3P/NCF复合电极材料。
