专利号: 2021109794213
申请人: 上海旌轩企业管理咨询中心
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

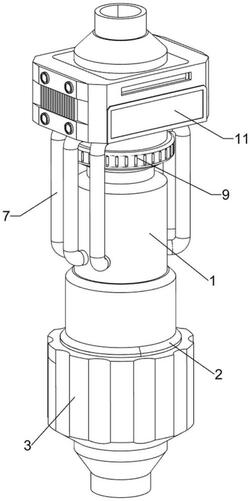

1.一种杂质去除用方便更换滤芯的净水器,其特征是,包括有:支撑圆筒(1);

螺纹(2),所述支撑圆筒(1)下侧设有所述螺纹(2);

旋转固定块(3),通过所述螺纹(2)的螺旋槽设有所述旋转固定块(3);

第一滤网(4),所述旋转固定块(3)内部下侧设有所述第一滤网(4);

放置杆(5),所述支撑圆筒(1)内侧设有所述放置杆(5);

过滤芯(6),所述放置杆(5)下侧滑动式设有所述过滤芯(6);

去除组件(7),所述支撑圆筒(1)上侧设有所述去除组件(7);

弹出组件(8),所述支撑圆筒(1)内部上侧设有所述弹出组件(8);

去除组件(7)包括有:

固定杆(701),所述支撑圆筒(1)顶部两侧均设有所述固定杆(701);

进水圆筒(702),所述固定杆(701)顶部之间设有所述进水圆筒(702);

第二滤网(703),所述进水圆筒(702)内侧滑动式设有所述第二滤网(703);

水管(704),所述进水圆筒(702)底部两侧均设有三个所述水管(704),所述水管(704)下侧均与所述支撑圆筒(1)连接;

弹出组件(8)包括有:

第一滑杆(802),所述支撑圆筒(1)内部上侧滑动式设有所述第一滑杆(802);

橡胶块(801),所述第一滑杆(802)底部设有所述橡胶块(801);

第一推块(803),所述第一滑杆(802)顶部设有所述第一推块(803);

第一弹簧(804),所述第一推块(803)与所述支撑圆筒(1)之间设有所述第一弹簧(804);

还包括有锁紧组件(9),锁紧组件(9)包括有:

旋转块(901),所述支撑圆筒(1)上部外侧转动式设有所述旋转块(901);

滑槽板(902),所述旋转块(901)内侧设有所述滑槽板(902);

第二弹簧(903),所述滑槽板(902)与所述支撑圆筒(1)之间两侧均对称设有所述第二弹簧(903);

第一导向杆(904),所述支撑圆筒(1)内上部两侧均对称设有所述第一导向杆(904);

第一滑块(905),两侧的所述第一导向杆(904)内侧之间均滑动式设有所述第一滑块(905),所述第一滑块(905)均与所述滑槽板(902)滑动式连接;

第三弹簧(906),所述第一滑块(905)与所述支撑圆筒(1)之间均对称设有所述第三弹簧(906),所述第三弹簧(906)均绕在所述第一导向杆(904)上;

卡块(907),所述第一滑块(905)内侧均滑动式设有所述卡块(907);

第四弹簧(908),所述卡块(907)外侧与所述第一滑块(905)内侧之间均设有所述第四弹簧(908);

第一卡杆(909),所述支撑圆筒(1)内部上侧滑动式设有所述第一卡杆(909),所述第一卡杆(909)底部与所述第一推块(803)顶部连接;

还包括有压紧组件(10),压紧组件(10)包括有:

第二导向杆(1001),所述支撑圆筒(1)内上部两侧的两侧均设有两个所述第二导向杆(1001),所述第二导向杆(1001)均位于所述第一导向杆(904)下方;

第二滑块(1002),同侧所述两个第二导向杆(1001)之间均滑动式设有所述第二滑块(1002),所述第一推块(803)与所述第二滑块(1002)接触;

第五弹簧(1003),所述第二滑块(1002)与所述支撑圆筒(1)之间均设有两个所述第五弹簧(1003),所述第五弹簧(1003)均绕在所述第二导向杆(1001)上;

第三导向杆(1004),所述支撑圆筒(1)内部两侧的两侧均上下对称设有所述第三导向杆(1004);

按压杆(1005),上下两侧的所述第三导向杆(1004)之间均滑动式设有所述按压杆(1005),所述按压杆(1005)上部内侧均与所述第二滑块(1002)接触,所述按压杆(1005)下部内侧均与所述放置杆(5)接触;

第六弹簧(1006),所述按压杆(1005)与所述支撑圆筒(1)之间均上下对称设有所述第六弹簧(1006),所述第六弹簧(1006)均绕在所述第三导向杆(1004)上;

还包括有固定组件(11),固定组件(11)包括有:

第二滑杆(1101),所述支撑圆筒(1)内部上侧滑动式设有所述第二滑杆(1101),所述第二滑杆(1101)位于所述第一卡杆(909)上方;

第七弹簧(1102),所述第二滑杆(1101)与所述支撑圆筒(1)之间设有所述第七弹簧(1102),所述第七弹簧(1102)绕在所述第二滑杆(1101)上;

支撑外壳(1104),所述支撑圆筒(1)上侧与所述进水圆筒(702)外侧之间设有所述支撑外壳(1104);

第一推杆(1103),所述第二滑杆(1101)上部一侧设有所述第一推杆(1103),所述第一推杆(1103)位于所述支撑外壳(1104)内部一侧;

第四导向杆(1105),所述支撑外壳(1104)内部一侧中间设有所述第四导向杆(1105);

第二卡杆(1106),所述第四导向杆(1105)两侧均滑动式设有所述第二卡杆(1106),所述第一推杆(1103)与所述第二卡杆(1106)接触,所述第二卡杆(1106)均与所述第二滤网(703)接触;

第八弹簧(1107),所述第二卡杆(1106)内侧与所述第四导向杆(1105)之间均设有所述第八弹簧(1107),所述第八弹簧(1107)均绕在所述第四导向杆(1105)上;

还包括有推出组件(12),所述支撑外壳(1104)一侧设有所述推出组件(12);

推出组件(12)包括有:

防护外壳(1201),所述支撑外壳(1104)一侧中间转动式设有所述防护外壳(1201);

第一支撑杆(1202),所述支撑外壳(1104)内部另一侧对称设有所述第一支撑杆(1202);

第二推杆(1203),所述第一支撑杆(1202)之间滑动式设有所述第二推杆(1203);

第二推块(1204),所述第二推杆(1203)一侧设有所述第二推块(1204);

第九弹簧(1205),所述第二推杆(1203)上侧与所述第一支撑杆(1202)之间均设有所述第九弹簧(1205),所述第九弹簧(1205)均绕在所述第一支撑杆(1202)上;

第二支撑杆(1206),所述进水圆筒(702)一侧对称设有两个所述第二支撑杆(1206);

顶块(1207),同侧两个所述第二支撑杆(1206)之间均穿过所述进水圆筒(702)滑动式设有所述顶块(1207),所述顶块(1207)内侧均与所述第二滤网(703)接触,所述第二推杆(1203)与所述顶块(1207)接触;

第十弹簧(1208),所述顶块(1207)与所述进水圆筒(702)之间对称设有所述第十弹簧(1208),所述第十弹簧(1208)均绕在所述第二支撑杆(1206)上。
