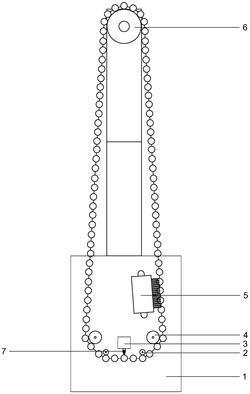

1.一种可对串珠进行全面打磨的盘珠装置，包括底座（1）；传动装置，设置于所述底座（1）上端，所述传动装置与动力系统连接；打磨装置，设置于所述底座（1）上端，所述打磨装置与所述传动装置相配合；弹性适应结构，设置于所述底座（1）上端，所述弹性适应结构与所述传动装置相配合使串珠紧绷，其特征在于，包括：所述传动装置包括：第一滚轮组，设置于所述底座（1）上端；转动轮（6），设置于所述底座（1）上端，所述转动轮（6）与所述第一滚轮组相对设置，所述转动轮（6）与所述第一滚轮组相配合；

所述第一滚轮组包括：两个小轮（2），所述小轮（2）设置于所述底座（1）上端，所述两个小轮（2）与所述转动轮（6）成三角形设置，所述两个小轮（2）与串珠相配合，所述两个小轮（2）可与串珠的连接线相接，所述两个小轮（2）旋转轴线之间的距离为串珠相邻球珠球心之间距离的整数倍；

所述打磨装置包括：第一打磨装置，所述第一打磨装置设置于所述底座（1）上端，所述第一打磨装置设置于所述第一滚轮组和所述转动轮（6）之间，所述第一打磨装置与串珠相配合；第二打磨装置，所述第二打磨装置设置于所述底座（1）上端，所述第二打磨装置设置于所述两个小轮（2）之间，所述第二打磨装置与串珠相配合，所述第二打磨装置与所述第一打磨装置相配合；

所述第二打磨装置包括：往复运动结构，所述往复运动结构设置于所述底座（1）上端，所述往复运动结构设置于所述两个小轮（2）之间，所述往复运动结构设置于串珠内侧，所述往复运动结构的运动方向与串珠传动方向垂直；第二毛刷（7），所述第二毛刷的末端为直线状，所述第二毛刷（7）设置于所述底座（1）上方，所述第二毛刷（7）设置于所述往复运动结构靠近串珠的侧面上，所述第二毛刷（7）设置于所述两个小轮（2）之间，所述第二毛刷（7）设置于串珠内侧，所述第二毛刷（7）的线端与串珠传动方向垂直，所述第二毛刷（7）的线端与串珠相接，所述第二毛刷（7）与所述小轮（2）的旋转轴线之间的距离为串珠相邻球珠球心之间距离的整数倍，所述第二毛刷（7）的运动方向与串珠传动方向垂直；

所述两个小轮（2）为主动轮，所述两个小轮（2）与动力系统连接，所述两个小轮（2）的旋转速度相同，所述两个小轮（2）的旋转方向相同，所述小轮（2）的侧面为橡胶面；

所述转动轮（6）为所述两个小轮（2）的从动轮；

两个辅助轮（4），所述两个辅助轮（4）分别设置于所述第一滚轮组的两侧，所述辅助轮（4）可围绕其旋转轴线自由旋转，所述两个辅助轮（4）与所述第一滚轮组配合，所述两个辅助轮（4）分别与所述两个小轮（2）相配合，所述辅助轮（4）与所述小轮（2）之间的串珠和所述两个小轮（2）之间的串珠成钝角；

所述两个辅助轮（4）中心的连线与所述两个小轮（2）中心的连线平行，所述两个辅助轮（4）外形相同，所述两个辅助轮（4）对称设置于所述两个小轮（2）两侧；

所述两个辅助轮（4）与所述两个小轮（2）之间的位置关系满足：

S＝R2－R1＋r，为所述两个辅助轮（4）中心的连线与所述两个小轮（2）中心的连线之间的距离，R2为所述辅助轮（4）的半径，R1为所述小轮（2）的半径，r为串珠球珠的半径。

2.根据权利要求1所述的一种可对串珠进行全面打磨的盘珠装置，其特征在于，所述往复运动结构包括：滑动槽（3），所述滑动槽（3）为盒体，所述滑动槽（3）设置于所述底座（1）上端，所述滑动槽（3）设置于所述两个小轮（2）之间，所述滑动槽（3）设置于串珠内侧，所述滑动槽（3）面向串珠的一面设为开口，所述滑动槽（3）内侧壁上设置有若干滑轨（31），所示滑轨（31）为凹槽，所述滑轨（31）与串珠所在平面垂直；

移动块（32），所述移动块（32）设置于所述滑动槽（3）内，所述移动块（32）与所述滑动槽（3）内壁相配合，所述移动块（32）侧面设置有若干滑块（33），所述滑块（33）为凸起，所述若干滑块（33）与所述若干滑轨（31）相对应，所述若干滑块（33）与所述若干滑轨（31）相配合；

第二螺杆（34），所述第二螺杆（34）为杆状，所述第二螺杆（34）设置于所述滑动槽（3）内，所述第二螺杆（34）与所述滑轨（31）平行设置，所述第二螺杆（34）的两端与所述滑动槽（3）旋转连接，所述第二螺杆（34）的表面设置有外螺纹，所述第二螺杆（34）与第二正反转电机（35）连接；

所述移动块（32）内部设置有第二螺纹孔，所述第二螺纹孔沿垂直于串珠所在平面的方向设置，所述第二螺纹孔与所述移动块（32）的上下面连通，所述第二螺纹孔与所述第二螺杆（34）相配合，所述第二螺纹孔套设于所述第二螺杆（34）上，所述第二螺纹孔内侧面上设置有内螺纹，所述第二螺纹孔的内螺纹与所述第二螺杆（34）的外螺纹相配合；

所述第二毛刷（7）设置于所述移动块（32）靠近串珠的侧面上。

3.根据权利要求2所述的一种可对串珠进行全面打磨的盘珠装置，其特征在于，所述第二打磨装置包括：两个斜面毛刷（71），设置于所述底座（1）上方，所述斜面毛刷（71）设置于所述往复运动结构靠近串珠的侧面上，所述斜面毛刷（71）设置于所述两个小轮（2）之间，所述斜面毛刷（71）设置于串珠内侧，所述斜面毛刷（71）的斜面与串珠所在平面垂直，所述两个斜面毛刷（71）对称设置于所述第二毛刷（7）两侧，所述两个斜面毛刷（71）与所述第二毛刷（7）紧密连接，所述斜面毛刷（71）的倾斜毛刷面的一端与所述第二毛刷（7）的线端相接，所述斜面毛刷（71）与所述第二毛刷（7）组合形成凸起型毛刷面。

4.根据权利要求3所述的一种可对串珠进行全面打磨的盘珠装置，其特征在于，所述第一打磨装置包括：第一盒体（5），所述第一盒体（5）设置于所述底座（1）上端，所述第一盒体（5）设置于串珠一侧，所述第一盒体（5）面向串珠的一面设为开口，所述第一盒体（5）内侧壁上设置有若干导轨（51），所示导轨（51）为凹槽，所述导轨（51）与串珠的传动方向平行；

安装块（53），所述安装块（53）设置于所述第一盒体（5）内，所述安装块（53）与所述第一盒体（5）内壁相配合，所述安装块（53）侧面设置有若干导轨滑块（52），所述导轨滑块（52）为凸起，所述若干导轨滑块（52）与所述若干导轨（51）相对应，所述若干导轨滑块（52）与所述若干导轨（51）相配合；

第一螺杆（54），所述第一螺杆（54）为杆状，所述第一螺杆（54）设置于所述第一盒体（5）内，所述第一螺杆（54）与所述导轨（51）平行，所述第一螺杆（54）的两端与所述第一盒体（5）旋转连接，所述第一螺杆（54）的表面设置有外螺纹，所述第一螺杆（54）与第一正反转电机（55）连接；

所述安装块（53）内部设置有第一螺纹孔，所述第一螺纹孔沿与串珠传动方向平行的方向设置，所述第一螺纹孔与所述安装块（53）相对的两个侧面连通，所述第一螺纹孔与所述第一螺杆（54）相配合，所述第一螺纹孔套设于所述第一螺杆（54）上，所述第一螺纹孔内侧面上设置有内螺纹，所述第一螺纹孔的内螺纹与所述第一螺杆（54）的外螺纹相配合；

第一毛刷（56），所述第一毛刷（56）设置于所述底座（1）上方，所述第一毛刷（56）设置于所述安装块（53）面向串珠的侧面上，所述第一毛刷（56）设置于串珠一侧，所述第一毛刷（56）与串珠相配合。

5.根据权利要求4所述的一种可对串珠进行全面打磨的盘珠装置，其特征在于，所述第一打磨装置包括：两个螺孔，设置于所述安装块（53）面向串珠的侧面上，所述螺孔沿串珠传动方向分布；

两个通孔，设置于所述第一毛刷（56）上，所述通孔与所述螺孔相配合；

两个螺钉，设置于所述第一毛刷（56）侧面，所述螺钉与所述螺孔相配合，所述螺钉穿过所述通孔与所述螺孔配合将第一毛刷（56）和安装块（53）固定。

6.根据权利要求5所述的一种可对串珠进行全面打磨的盘珠装置，其特征在于，包括：

所述螺钉设置于所述第一毛刷（56）边缘；

所述第一毛刷（56）的刷毛设置于所述两个螺钉之间。

7.一种根据上述权利要求6所述的可对串珠进行全面打磨的盘珠装置的使用方法，其特征在于，所述可对串珠进行全面打磨的盘珠装置的使用方法包括：当盘珠装置对串珠进行初次打磨后，若串珠球珠靠近连接线的表面打磨程度较浅，则实行步骤：

将第一正反转电机（55）关闭，扭动所述螺钉将所述第一毛刷（56）卸下；

启动盘珠装置，对串珠进行打磨，直到串珠球珠靠近连接线的表面的打磨程度与串珠球珠远离连接线的表面相同；

若串珠球珠远离串珠的连接线的表面打磨程度较浅，则实行步骤：

将第二正反转电机（35）关闭；

启动盘珠装置，对串珠进行打磨，直到串珠球珠远离连接线的表面的打磨程度与串珠球珠靠近连接线的表面相同。
