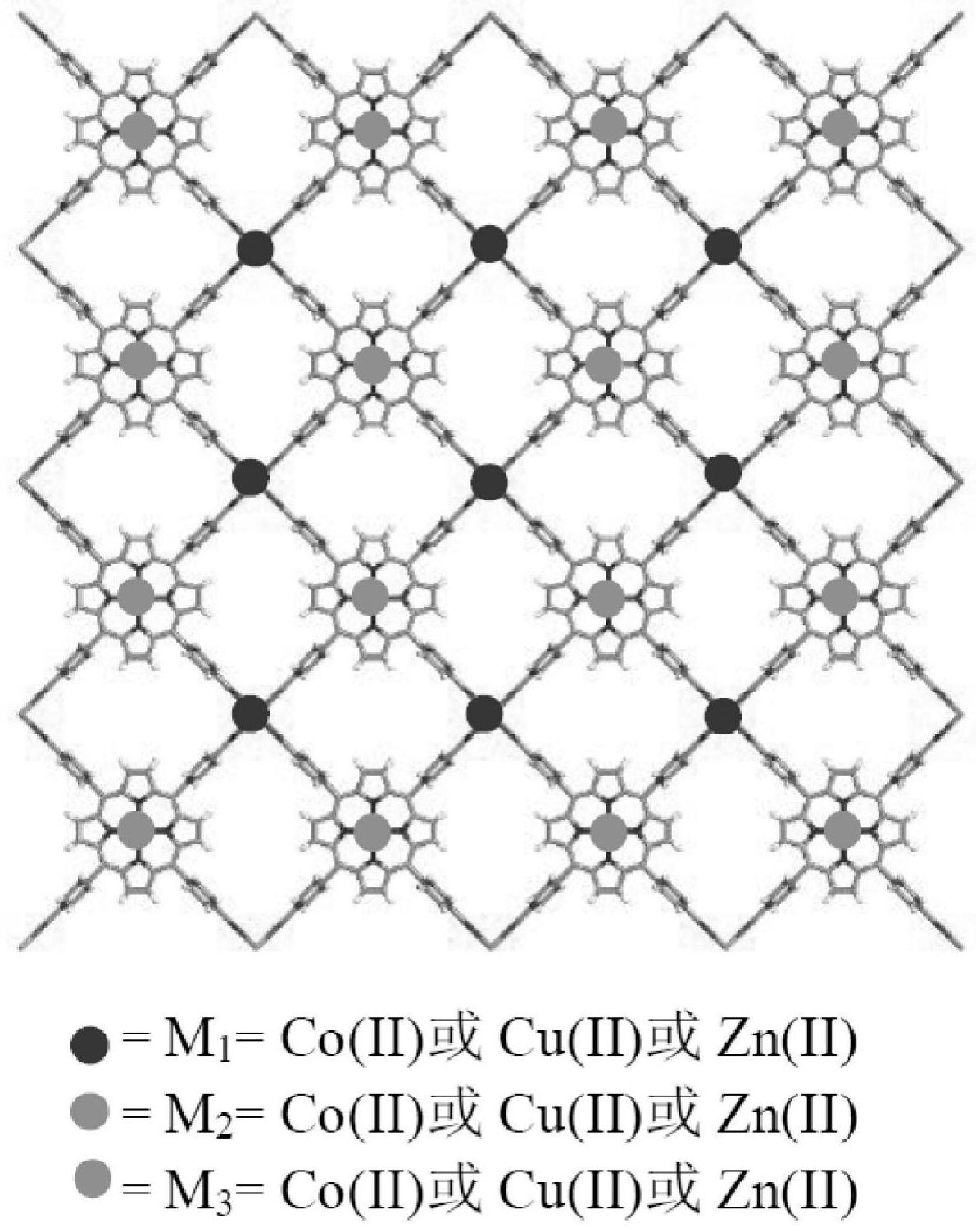

1.一种金属卟啉三金属中心2D MOFs，其特征在于，所述金属卟啉三金属中心2D MOFs的结构模型示意图如附图1所示，其中金属卟啉结构单元如下式所示：R1、R2、R4、R5各自独立为氢、甲基、乙基、丙基、丁基、异丙基、叔丁基、苯基、1‑萘基、2‑萘基、甲氧基、乙氧基、羟基、巯基、氨基、甲氨基、乙氨基、二甲氨基、1‑羟基乙基、硝基、氰基、羧基、甲氧基羰基、苄基、氟、氯、溴或碘；

R3为羧基；

M为Co(II)或Cu(II)或Zn(II)；

所述金属卟啉三金属中心2D MOFs按如下方法制备得到：

将金属M1的硝酸盐、5,10,15,20‑四(4‑羧基苯基)卟啉金属M2、5,10,15,20‑四(4‑羧基苯基)卟啉金属M3置于玛瑙球磨罐中，室温下以100～1000rpm的速率进行球磨反应2～12h，之后经后处理，得到产物金属卟啉三金属中心2D MOFs；

所述金属M1的硝酸盐、5,10,15,20‑四(4‑羧基苯基)卟啉金属M2、5,10,15,20‑四(4‑羧基苯基)卟啉金属M3中，金属M1、金属M2、金属M3均选自Co(II)、Cu(II)、Zn(II)，并且三者各不相同；

所述5,10,15,20‑四(4‑羧基苯基)卟啉金属M2、5,10,15,20‑四(4‑羧基苯基)卟啉金属M3的物质的量之比为1：4～4：1；

所述5,10,15,20‑四(4‑羧基苯基)卟啉金属M2、5,10,15,20‑四(4‑羧基苯基)卟啉金属M3合计与金属M1的硝酸盐的物质的量之比为1：5～15。

2.如权利要求1所述金属卟啉三金属中心2D MOFs，其特征在于，所述后处理的方法为：将反应混合物依次用无水DMF、丙酮浸渍洗涤后，40℃干燥5h，70℃真空干燥12h，得到产物金属卟啉三金属中心2D MOFs。

3.如权利要求1～2任一项所述金属卟啉三金属中心2D MOFs在催化氧化环烷烃合成环烷醇和环烷酮的反应中的应用。

4.如权利要求3所述的应用，其特征在于，所述应用的方法为：

将金属卟啉三金属中心2D MOFs分散于环烷烃中，密封反应体系，搅拌下升温至90～

150℃，通入氧化剂至0.1～2MPa，保持设定的温度和压力，搅拌反应2～24h，之后反应液经后处理，得到产物环烷基醇和环烷基酮；

所述环烷烃为环戊烷、环己烷、环庚烷、环辛烷、环壬烷、环癸烷、环十二烷中的一种或两种以上任意比例的混合物；

所述氧化剂为氧气、空气或两者任意比例的混合物。

5.如权利要求4所述的应用，其特征在于，所述金属卟啉三金属中心2D MOFs的质量用量以环烷烃的物质的量计为0.1～10g/100mol。
