专利号: 2021110090771
申请人: 威海市百进包装科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

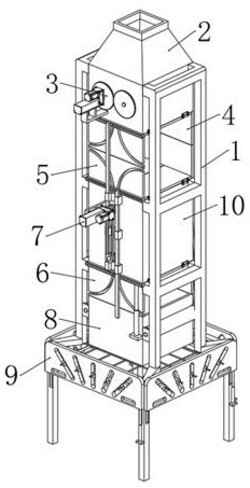

1.一种泡沫塑料机械加工设备,包括稳固架(1),其特征在于:所述稳固架(1)设有呈对称分布的两个,所述稳固架(1)的顶部固定安装有蒸汽室(2),所述蒸汽室(2)中设有吹搅机构(3),所述蒸汽室(2)的底端固定安装有第一封堵组件(4),所述稳固架(1)的中部固定安装有塑形机(10),所述塑形机(10)的顶端固定安装有和第一封堵组件(4)底端固定安装的第二封堵组件(5),所述塑形机(10)的底端固定安装有第三封堵组件(6),所述第一封堵组件(4)、第二封堵组件(5)之间设有驱动机构(7),所述稳固架(1)的底部固定安装有疏料机构(8),所述稳固架(1)的底端固定安装有裁切机构(9)。

2.如权利要求1所述的一种泡沫塑料机械加工设备,其特征在于,所述吹搅机构(3)包括中筒(31)和第一电机(36),所述中筒(31)设有呈对称分布的两个,所述中筒(31)为中空结构,所述中筒(31)转动安装在蒸汽室(2)的底部,所述中筒(31)的外壁均一体成型有均匀分布的多个搅拌筒(32),所述搅拌筒(32)的外壁开设有均匀分布的多个通孔(321),所述中筒(31)的端部固定卡设有密封轴承(33),所述密封轴承(33)的中部均固定卡设有接气管(34),所述中筒(31)远离密封轴承(33)的一侧均固定套设有传动齿轮(35),两个所述传动齿轮(35)啮合连接,所述第一电机(36)固定安装在蒸汽室(2)的外壁,所述第一电机(36)的输出端和其中一个中筒(31)的端部固定安装。

3.如权利要求2所述的一种泡沫塑料机械加工设备,其特征在于,所述疏料机构(8)包括疏料外框(81),所述疏料外框(81)固定安装在稳固架(1)的底部,所述疏料外框(81)的外壁固定安装有呈对称分布的侧架(82),所述侧架(82)之间转动安装有疏料辊(83),所述疏料辊(83)转动卡接在疏料外框(81)上,所述疏料辊(83)和对应的中筒(31)之间固定套设有皮带轮传动组(84)。

4.如权利要求1所述的一种泡沫塑料机械加工设备,其特征在于,所述第一封堵组件(4)包括侧隔板(41)和封板(42),所述侧隔板(41)设有呈对称分布的两个,所述侧隔板(41)的顶端和蒸汽室(2)的底端固定安装,所述封板(42)设有呈对称分布的两个,所述封板(42)和蒸汽室(2)的底端铰接,所述封板(42)的相对侧外壁均固定安装有驱动柱(44),两个所述驱动柱(44)呈对称分布结构,所述驱动柱(44)的外侧活动套设有驱动框(43),所述侧隔板(41)上开设有和驱动柱(44)配合使用的弧形槽(411),且驱动柱(44)滑动卡接在弧形槽(411)中,两个所述弧形槽(411)呈对称分布结构。

5.如权利要求4所述的一种泡沫塑料机械加工设备,其特征在于,所述第一封堵组件(4)和第二封堵组件(5)呈对称分布结构,所述第一封堵组件(4)和第三封堵组件(6)结构相同。

6.如权利要求4所述的一种泡沫塑料机械加工设备,其特征在于,所述第二封堵组件(5)中侧隔板(41)固定安装在塑形机(10)的顶端,所述第二封堵组件(5)中侧隔板(41)和第一封堵组件(4)中侧隔板(41)的相对侧固定安装,所述第二封堵组件(5)中封板(42)和塑形机(10)的顶端铰接,所述第三封堵组件(6)中侧隔板(41)固定安装在塑形机(10)的底端,所述第三封堵组件(6)中封板(42)和塑形机(10)的底端铰接,所述第三封堵组件(6)中驱动框(43)的底端固定安装有伸缩杆(61),所述伸缩杆(61)的底端和疏料机构(8)的外壁固定安装。

7.如权利要求4所述的一种泡沫塑料机械加工设备,其特征在于,所述驱动机构(7)包括第二电机(71)、第一齿条(72)、第二齿条(73)和辅轴(74),所述第一齿条(72)的顶端和第一封堵组件(4)中驱动框(43)固定安装,所述第二齿条(73)的顶端和第二封堵组件(5)中驱动框(43)固定安装,所述第一齿条(72)、第二齿条(73)的外侧活动套设有套框(721),所述套框(721)固定安装在塑形机(10)的外壁,所述辅轴(74)设有呈上下对称分布的两个,所述辅轴(74)转动安装在塑形机(10)的外壁,所述辅轴(74)靠近塑形机(10)的一侧固定套设有和第一齿条(72)、第二齿条(73)啮合连接的驱动齿轮(741),两个所述辅轴(74)远离塑形机(10)的一侧固定套设有链轮传动组(75),所述第二电机(71)固定安装在塑形机(10)的外壁,所述第二电机(71)的输出端和其中一个辅轴(74)固定安装。

8.如权利要求1所述的一种泡沫塑料机械加工设备,其特征在于,所述裁切机构(9)包括第一竖架(91)和第二竖架(92),所述第一竖架(91)和第二竖架(92)均设有呈对称分布的两个,所述第一竖架(91)和第二竖架(92)固定安装在稳固架(1)的底端,所述第一竖架(91)之间和第二竖架(92)之间均固定安装有第一调节组件(93),相邻所述第一竖架(91)和第二竖架(92)之间均固定安装有第二调节组件(94),所述第一调节组件(93)和第二调节组件(94)结构相同;

所述第一调节组件(93)包括横框(931)和驱动架(933),所述横框(931)中滑动卡设有均匀分布的多个调节块(932),所述驱动架(933)滑动卡接在第一竖架(91)远离第二竖架(92)的一侧,所述调节块(932)的一侧固定安装有调节轴(9321),所述驱动架(933)上开设有和调节轴(9321)配合使用的调节槽组(9331),且调节轴(9321)活动卡接在调节槽组(9331)中,两个所述第一调节组件(93)中对应的调节块(932)之间均固定插设有裁切电热丝(95),所述驱动架(933)的底端固定安装有升降杆(96),所述升降杆(96)固定安装在第一竖架(91)上。
