专利号: 2021110234231
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

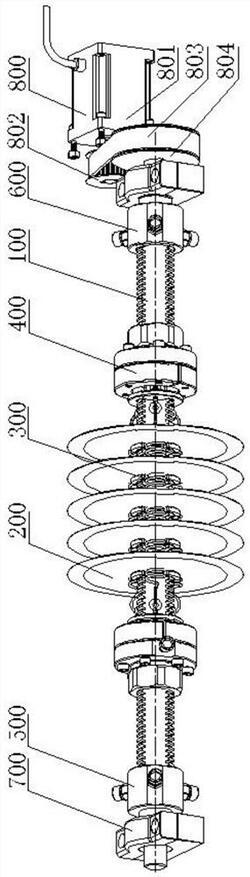

1.一种可调节锯片间距的切割装置,其特征在于,包括:

转轴(100),所述转轴(100)的外周设有螺纹,所述转轴(100)的外周均布有至少三个沿轴向方向的圆弧槽,每个所述圆弧槽内设有一弹簧(300);

若干个刀盘(200),所述刀盘(200)滑动连接在所述转轴(100)的外周,且和所述弹簧(300)相连接;

两个调节机构(400),两个所述调节机构(400)均螺纹连接在所述转轴(100)上,两个所述调节机构(400)分别和弹簧(300)的两端相连接;

转动所述调节机构(400)带动弹簧(300)伸长或压缩以调节若干个刀盘(200)之间的间距;

所述调节机构(400)包括哈夫扣环(420)、套设在所述转轴(100)外周的滑套(410)和螺纹连接在所述转轴(100)上的螺母(430);

所述滑套(410)包括拉板(411)和连接在所述拉板(411)一侧面的拉环(414),所述拉板(411)的另一侧面均布有若干个用于连接弹簧(300)的拉紧螺钉(413),所述拉板(411)上设有和所述转轴(100)相适配的孔;

所述螺母(430)上连接有法兰(431);

所述哈夫扣环(420)为圆环状,所述哈夫扣环(420)内圈设有周向的滑槽(423);所述法兰(431)和所述哈夫扣环(420)的一侧面固定连接;所述滑套(410)设置在所述哈夫扣环(420)的另一侧面,且所述拉环(414)滑动连接在所述滑槽(423)内;

转动所述螺母(430),所述哈夫扣环(420)带动所述滑套(410)在转轴(100)上滑动,以带动所述弹簧(300)伸长或压缩。

2.根据权利要求1所述的可调节锯片间距的切割装置,其特征在于,所述法兰(431)的外周连接有贯通所述法兰(431)的第一锁紧螺钉(432);

转动所述第一锁紧螺钉(432),使所述第一锁紧螺钉(432)压紧或远离所述转轴(100),以锁紧或解锁螺母(430)。

3.根据权利要求1所述的可调节锯片间距的切割装置,其特征在于,所述哈夫扣环(420)包括上半环(421)和下半环(422),所述上半环(421)和下半环(422)均通过螺栓和所述法兰(431)相连接。

4.根据权利要求1所述的可调节锯片间距的切割装置,其特征在于,所述圆弧槽的数量为三个,所述转轴(100)的截面为人字形。

5.根据权利要求4所述的可调节锯片间距的切割装置,其特征在于,所述的刀盘(200)包括切割片(210),所述切割片(210)的中心设有第一人字孔(211),所述第一人字孔(211)的三个顶端均连接有导向块(220),所述切割片(210)通过导向块(220)滑动连接在所述转轴(100)上。

6.根据权利要求5所述的可调节锯片间距的切割装置,其特征在于,所述导向块(220)的外圆弧面设有用于连接切割片(210)的卡槽(221),所述导向块(220)的内圆弧面设有和转轴(100)相连接的导向槽(222)。

7.根据权利要求1所述的可调节锯片间距的切割装置,其特征在于,所述转轴(100)的一端连接有左联接轴(500),另一端连接有右联接轴(600);

所述左联接轴(500)包括左轴套(502)和连接在左轴套(502)上的左轴(501),所述左轴套(502)的外周设有多个左锁紧螺钉(503);

所述右联接轴(600)包括右轴套(602)和连接在右轴套(602)上的右轴(601),所述右轴套(602)的外周设有多个右锁紧螺钉(603);

所述左轴(501)和右轴(601)均和轴承座(700)相连接。

8.根据权利要求7所述的可调节锯片间距的切割装置,其特征在于,所述右轴(601)贯穿所述轴承座(700)和驱动装置(800)相连接;

所述驱动装置(800)通过所述右联接轴(600)带动所述转轴(100)转动。

9.根据权利要求8所述的可调节锯片间距的切割装置,其特征在于,所述驱动装置(800)包括驱动电机(801)和安装在所述右轴上的同步齿轮(804),所述驱动电机(801)的输出端设有带轮(802),所述带轮(802)通过同步带(803)和所述同步齿轮(804)相连接。
