1.一种将乙二醛光电催化氧化为乙醛酸的合成方法，其特征在于，所述方法为：在电极反应槽中，采用N117阳离子膜分隔阴极室、阳极室中的电解液，将光源照射到阳极表面，在阴、阳两极间施加0.5～3V电压，搅拌条件下于20～50℃进行光电催化氧化反应2～16h，生成产物乙醛酸；

其中：

阳极室中的电解液为含有乙二醛的无机酸溶液，pH＝2～4；

阴极室中的电解液为无机酸溶液，pH＝2～4；

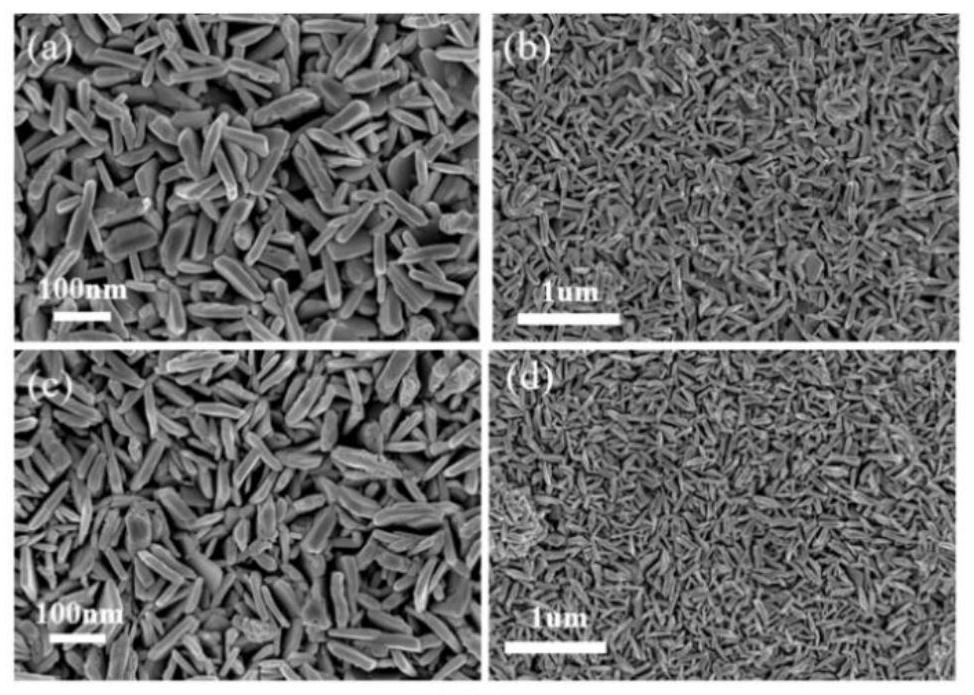

阳极材料采用具有纳米片阵列结构的WO3材料，该WO3材料的制备方法为：以FTO导电玻璃为载体，浸泡在含有钨酸钠、柠檬酸的水溶液中，溶液的pH值用9.5％盐酸来调节至7，120℃下进行水热反应12h，然后过滤，洗涤，450℃焙烧2h，在FTO导电玻璃基体上得到具有纳米片结构阵列的WO3光阳极；

所述含有钨酸钠、柠檬酸的水溶液中，钨酸钠、柠檬酸摩尔比为19：37，钨酸钠浓度

0.018mol/L。

2.如权利要求1所述将乙二醛光电催化氧化为乙醛酸的合成方法，其特征在于，所述阴极材料采用石墨碳材料。

3.如权利要求1所述将乙二醛光电催化氧化为乙醛酸的合成方法，其特征在于，阳极室电解液中，反应物乙二醛的浓度为0.05～0.5mol/L。

4.如权利要求1所述将乙二醛光电催化氧化为乙醛酸的合成方法，其特征在于，阳极室电解液中，无机酸选自盐酸、氢溴酸或氢碘酸，无机酸的浓度为0.01～0.3mol/L。

5.如权利要求1所述将乙二醛光电催化氧化为乙醛酸的合成方法，其特征在于，阴极室电解液中，无机酸选自盐酸、氢溴酸或氢碘酸，无机酸的浓度为0.01～0.3mol/L。

6.如权利要求1所述将乙二醛光电催化氧化为乙醛酸的合成方法，其特征在于，所述光源为太阳光或氙灯。

7.如权利要求1所述将乙二醛光电催化氧化为乙醛酸的合成方法，其特征在于，所述电极反应槽的槽体均采用玻璃材质。
