专利号: 202111035004X
申请人: 王建华
专利类型:发明专利
专利状态:授权未缴费
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2023-11-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

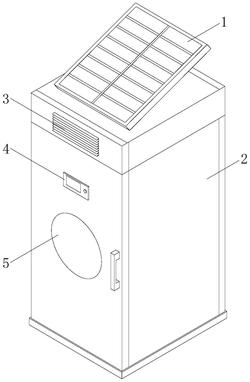

1.一种太阳能辅助智能型高温热泵烘干设备,其结构包括太阳能板(1)、烘干主机(2)、散热槽(3)、控制面板(4)、视窗(5),所述太阳能板(1)安装在烘干主机(2)顶部,并且烘干主机(2)上端前表面嵌固安装有散热槽(3),所述烘干主机(2)前表面设有控制面板(4)并且电连接,所述烘干主机(2)前表面中端嵌有视窗(5),其特征在于:所述烘干主机(2)包括烘干箱(21)、热泵机(22)、挂置机构(23)、拨动机构(24),所述烘干箱(21)内侧底部设有热泵机(22),并且热泵机(22)与控制面板(4)电连接,所述热泵机(22)顶部与挂置机构(23)底部相连接,所述挂置机构(23)安装在烘干箱(21)内部中端,所述拨动机构(24)嵌固安装在烘干箱(21)内侧中部;

所述挂置机构(23)包括电机(231)、旋转杆(232)、调节挂臂(233)、防滴水机构(234),所述电机(231)输出端与旋转杆(232)顶部相焊接并且同步转动,所述旋转杆(232)上端设有调节挂臂(233),所述旋转杆(232)下端设有防滴水机构(234),并且防滴水机构(234)位于调节挂臂(233)正下方,所述防滴水机构(234)位于热泵机(22)正上方;

所述调节挂臂(233)包括转动环(33a)、分挂杆(33b)、调节杆(33c)、卡合滑块(33d)、挂钩(33e),所述转动环(33a)设在旋转杆(232)上端,并且转动环(33a)外侧与分挂杆(33b)内侧端相焊接,所述分挂杆(33b)内部设有调节杆(33c),所述调节杆(33c)贯穿于卡合滑块(33d)内部,所述卡合滑块(33d)与挂钩(33e)上端相焊接,并且挂钩(33e)滑动安装在分挂杆(33b)内侧底部,所述分挂杆(33b)位于防滴水机构(234)正上方;

所述防滴水机构(234)包括导热罩(34a)、导热槽(34b)、防水导条(34c)、导向杆(34d),所述旋转杆(232)采用间隙配合贯穿于导热罩(34a)内部,并且导热罩(34a)内部贯穿有导热槽(34b),所述防水导条(34c)焊接于导热罩(34a)外侧表面,并且防水导条(34c)位于导热槽(34b)上方,所述导向杆(34d)设在导热罩(34a)内部,并且导向杆(34d)滑动安装在旋转杆(232)内部;

所述拨动机构(24)包括固定环(241)、抵触球(242)、伸缩机构(243),所述固定环(241)固定安装在烘干箱(21)内部中端,所述固定环(241)内部设有抵触球(242),所述固定环(241)内部安装有伸缩机构(243),所述抵触球(241)共设有六个,并且三个为一组设在固定环(241)的内侧前后两端,并且三个抵触球(241)与固定环(241)之间连接的长杆长度不一,利于对衣物进行拨动;

所述伸缩机构(243)包括伸缩槽(43a)、挤压管套(43b)、底板(43c)、分隔条(43d),所述伸缩槽(43a)外侧端固定安装在固定环(241)内壁,并且挤压管套(43b)固定安装在伸缩槽(43a)内部,所述底板(43c)右端采用间隙配合安装在挤压管套(43b)内部,并且底板(43c)滑动安装在伸缩槽(43a)内部,所述底板(43c)左侧端面设有分隔条(43d);

将衣物挂在挂钩(33e)上,通过卡合滑块(33d)在调节杆(33c)上进行滑动调节,最后进行卡位固定,从而对多件衣物的间距进行调节,避免衣物之间发横叠合,通过太阳能板(1)进行发电,接着启动热泵机(22)和电机(231),通过热泵机(22)产生热量,热量往上流动,通过导热罩(34a)上的导热槽(34b)进行分散,对衣物进行更加均匀的烘干工作,通过电机(231)进行转动,从而带动了旋转杆(232)进行转动,带动了分挂杆(33b)转动,这时衣物跟随着旋转,提高衣物之间烘干的均匀性,而衣物上携带的水分在烘干的过程中,随着衣物往上滴落,滴落时与导热罩(34a)上的防水导条(34c)发生接触,通过防水导条(34c)对水分往外侧进行导向流动,避免水分直接滴落在热泵机(22)上,防止热泵机(22)周围产生较多的水蒸气,确保热泵机(22)的使用寿命;衣物在进行转动烘干时,衣物与抵触球(242)发生接触,通过六个抵触球(242)之间的距离不一,从而对衣物的下端进行拨动,增加衣物之间的松动,从而提高衣物之间的间隙,提高衣物的烘干效果,同时通过挤压管套(43b)内部的弹簧挤压,从而使得底板(43c)的位置发生移动,对分隔条(43d)上的距离进行调节,通过分隔条(43d)之间形成的间隙槽,间隙槽能够使得衣物之间避免发生叠合,从而防止叠合的衣物烘干效果下降。
