专利号: 2021110362583
申请人: 章双凤
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种切割刀角度可调的裁切设备,其特征在于,包括:基座、裁切装置、治具;

所述基座具有一工作台面,所述裁切装置安装于所述基座的工作台面上,所述治具置于所述基座的工作台面上并位于所述裁切装置的下方;

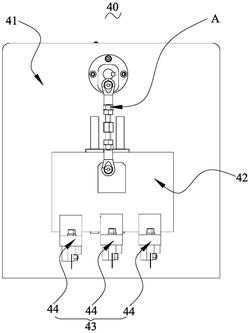

所述裁切装置包括:支撑架体、驱动机构、升降移动板、切割组件;所述升降移动板沿竖直方向往复升降地设于所述支撑架体上,所述驱动机构与所述升降移动板驱动连接,所述驱动机构驱动所述升降移动板沿竖直方向往复升降,所述切割组件安装于所述升降移动板上;

所述切割组件包括多个切割刀结构,多个所述切割刀结构沿水平方向依次间隔设于所述升降移动板上。

2.根据权利要求1所述的切割刀角度可调的裁切设备,其特征在于,所述驱动机构为气缸驱动结构。

3.根据权利要求1所述的切割刀角度可调的裁切设备,其特征在于,所述驱动机构包括:驱动电机、转动圆盘、中间连杆;所述转动圆盘转动设于所述支撑架体上,所述中间连杆的一端铰接于所述转动圆盘的非中心位置,所述中间连杆的另一端铰接于所述升降移动板上;所述驱动电机与所述转动圆盘驱动连接,所述驱动电机驱动所述转动圆盘转动。

4.根据权利要求1所述的切割刀角度可调的裁切设备,其特征在于,所述切割刀结构包括安装固定块及转动设于所述安装固定块上的切割刀本体;所述安装固定块上开设有转动中心孔,所述切割刀本体上设有与所述转动中心孔配合的转动轴;

所述切割刀结构还包括紧固螺丝,所述切割刀本体上开设有紧固螺孔,所述安装固定块上开设有角度调节通孔,所述紧固螺丝穿设于所述角度调节通孔并与所述切割刀本体上的紧固螺孔螺合。

5.根据权利要求4所述的切割刀角度可调的裁切设备,其特征在于,所述角度调节通孔的数量为两个,两个所述角度调节通孔环绕于所述转动中心孔分布;

所述紧固螺丝的数量为两个,两个所述紧固螺丝分别对应于两个所述角度调节通孔;

所述紧固螺孔的数量为两个,两个所述紧固螺孔分别对应于两个所述紧固螺丝。

6.根据权利要求5所述的切割刀角度可调的裁切设备,其特征在于,所述切割刀结构还包括刀片,所述刀片通过固定螺丝可拆卸地安装于所述切割刀本体上。

7.根据权利要求1所述的切割刀角度可调的裁切设备,其特征在于,所述切割刀角度可调的裁切设备还包括安装于所述基座上的安全驱动装置,所述安全驱动装置与所述驱动机构电性连接;

所述安全驱动装置包括:固定座、滑动式翘板、两个按钮;

所述固定座固定于所述基座的工作台面上;

所述固定座具有一容置腔,所述滑动式翘板收容于所述容置腔内;所述容置腔的底部开设有滑动引导槽,所述滑动式翘板的中部具有一滑动引导块,所述滑动式翘板通过滑动引导块可转动且可滑动地设于所述滑动引导槽中;所述容置腔内还设有一复位弹簧,所述复位弹簧用于使得所述滑动式翘板沿所述滑动引导槽滑动复位;

所述容置腔的底部还开设有两个阻挡槽,两个所述阻挡槽分别位于所述滑动引导槽的两侧,所述滑动式翘板的两端分别形成与两个所述阻挡槽配合的阻挡凸部;

两个所述按钮设于所述固定座上并位于所述容置腔外,两个所述按钮分别与所述滑动式翘板两端的阻挡凸部对应;所述阻挡凸部具有一倾斜面,所述按钮具有一伸缩杆,所述伸缩杆穿设于所述容置腔的腔壁并通过伸缩弹簧压持于所述阻挡凸部的倾斜面;

所述滑动式翘板上设有一触发杆,所述驱动机构具有一触点,所述触发杆与所述触点接触或分离。

8.根据权利要求1所述的切割刀角度可调的裁切设备,其特征在于,所述切割刀角度可调的裁切设备还包括电箱,所述电箱设于所述基座的侧边,所述电箱用于为所述驱动机构提供电力。

9.根据权利要求8所述的切割刀角度可调的裁切设备,其特征在于,所述切割刀角度可调的裁切设备还包括照明支架,所述照明支架安装于所述基座上。

10.根据权利要求9所述的切割刀角度可调的裁切设备,其特征在于,所述照明支架上设有LED照明灯。
