专利号: 2021110366739
申请人: 湖州师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

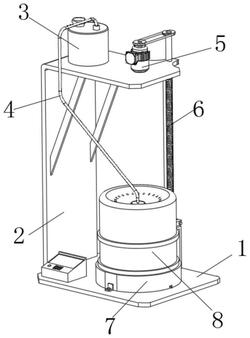

1.一种种子生长情况自动化监测装置,包括培养架,其特征在于,还包括培养箱、智能育苗监测系统,所述培养箱包括培养底座(7),所述培养底座(7)的顶部设置有培养罩(8),所述培养罩(8)的顶部开设有多个通风孔,所述培养罩(8)为透明玻璃罩,所述培养底座(7)的顶部内壁上固定连接有立管(16),所述立管(16)的顶端固定连接有培养座(17),所述培养座(17)内设置有培养基土(19),种子放置在所述培养基土(19)内,所述培养底座(7)的顶部内壁呈弧形结构,所述立管(16)的侧壁上开设有多个通孔,所述培养底座(7)的侧壁上开设有出水孔(22),所述出水孔(22)与所述弧形结构相连通,所述出水孔(22)内插接有堵塞,所述培养座(17)的底部内壁上开设有多个排水孔(21);

所述智能育苗监测系统用于监测所述培养箱内的温度、湿度,并调节所述培养箱内的温度和湿度;

所述智能育苗监测系统包括第一湿度传感器(20)、第二湿度传感器、氧浓度传感器,所述第一湿度传感器(20)位于所述培养基土(19)内,用于监测所述培养基土(19)的湿度,所述第二湿度传感器位于所述培养箱内,用于监测所述培养箱内的湿度,所述培养箱内设置有温度传感器,用于监测所述培养箱内的温度,所述氧浓度传感器位于所述培养箱内,用于监测所述培养箱内的氧气浓度,所述智能育苗监测系统还包括湿度调节单元、通风单元和照明单元;

所述湿度调节单元包括固定连接于所述培养罩(8)顶部内壁上的安装座,所述安装座内开设有球槽,所述球槽内适配安装有球头,所述球头的底端固定连接有喷水头(14);

所述通风单元包括开设于所述培养罩(8)侧壁上的安装孔,所述安装孔内设置有驱动电机(25),所述驱动电机(25)的输出端固定连接有风扇(24);

所述照明单元包括固定连接于所述培养罩(8)顶部内壁上的灯架(15),所述灯架(15)的底部内壁周圈固定连接有多个照明灯(23),所述灯架(15)的底部安装有加热板,所述加热板用于所述培养箱内加热升温;

所述培养架上安装有开启单元,所述开启单元用于打开所述培养箱,所述培养架包括底板(1),所述底板(1)顶部的一侧固定连接有侧板(2);

所述开启单元包括固定连接于所述底板(1)顶部上的固定板(10),所述固定板(10)与所述底板(1)之间转动连接有螺杆(6),所述培养罩(8)上固定套接有固定架(9),所述固定架(9)上固定连接有螺纹管,所述螺纹管螺接在所述螺杆(6)上,所述底板(1)与所述侧板(2)之间固定连接有导向杆,所述固定架(9)上开始有导向孔,所述导向杆贯穿所述导向孔,所述侧板(2)的顶部固定连接有伺服电机(5),所述伺服电机(5)的输出端和所述螺杆(6)的顶端均固定套接有带轮(11),一对所述带轮(11)上张紧有同一个皮带(12)。

2.根据权利要求1所述的一种种子生长情况自动化监测装置,其特征在于:所述培养底座(7)固定连接在所述底板(1)的顶部上,所述开启单元、所述智能育苗监测系统均与所述侧板(2)相连接。

3.根据权利要求2所述的一种种子生长情况自动化监测装置,其特征在于:所述温度传感器、所述第一湿度传感器(20)、所述第二湿度传感器、所述湿度调节单元、所述通风单元和所述照明单元均与控制器信号连接。

4.根据权利要求3所述的一种种子生长情况自动化监测装置,其特征在于:所述侧板(2)的顶部固定连接有水箱(3),所述水箱(3)内设置有水泵,所述水泵的出水端固定连接有波纹管(4),所述波纹管(4)的一端固定连接有连接管(13),所述连接管(13)的一端贯穿所述培养罩(8),并与所述喷水头(14)固定连接。

5.根据权利要求3所述的一种种子生长情况自动化监测装置,其特征在于:所述驱动电机(25)的两侧侧壁上均固定连接有固定架,一对所述固定架均通过螺栓与所述培养罩(8)固定连接,所述安装孔内设置有隔网(26)。

6.根据权利要求1所述的一种种子生长情况自动化监测装置,其特征在于:所述培养底座(7)的顶部开设有放置槽,所述培养罩(8)的底端放置在所述放置槽内,所述培养罩(8)的内壁上开设有密封槽,所述培养底座(7)的顶部内壁上固定连接有密封圈(18),所述密封圈(18)的一端位于所述密封槽内。

7.根据权利要求6所述的一种种子生长情况自动化监测装置,其特征在于:所述密封圈(18)的顶部倾斜向内结构,所述密封圈(18)的具体材质为橡胶材质。
