专利号: 2021110436163
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

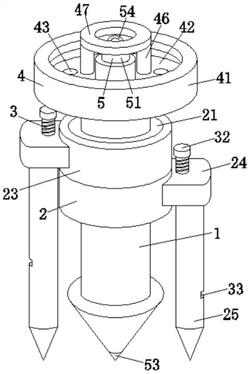

1.一种用于煤层的裂隙注浆封堵装置,包括主杆(1),其特征在于:所述主杆(1)上连接有固定机构(2),所述固定机构(2)包括固定环(21)、限位环(22)、转环(23)、连接块(24)和插杆(25),所述主杆(1)上固定连接有所述固定环(21),所述固定环(21)上固定连接有两个所述限位环(22),两个所述限位环(22)上均滑动连接有所述转环(23),两个所述转环(23)均与所述固定环(21)滑动连接,两个所述转环(23)上均固定连接有所述连接块(24),两个所述连接块(24)上均固定连接有所述插杆(25),两个所述插杆(25)上均连接有限位机构(3),所述主杆(1)上连接有压浆机构(4),所述压浆机构(4)包括顶缸(41)、活塞(42)、通孔(43)、限位杆(44)和竖孔(45),所述主杆(1)的顶端固定连接有所述顶缸(41),所述顶缸(41)的内壁上滑动连接有所述活塞(42),所述活塞(42)与所述主杆(1)滑动连接,所述活塞(42)上开设有四个所述通孔(43),所述顶缸(41)的底部内壁上固定连接有四个所述限位杆(44),四个所述限位杆(44)分别滑动连接于四个所述通孔(43)的内部,所述主杆(1)上开设有多个所述竖孔(45),所述主杆(1)上连接有换气机构(5)。

2.根据权利要求1所述的一种用于煤层的裂隙注浆封堵装置,其特征在于:所述限位机构(3)包括侧孔(33)和弧形杆(34),两个所述插杆(25)上均开设有所述侧孔(33),两个所述侧孔(33)的内部均滑动连接有所述弧形杆(34)。

3.根据权利要求2所述的一种用于煤层的裂隙注浆封堵装置,其特征在于:所述限位机构(3)还包括第一齿条(35)和第二齿条(36),两个所述弧形杆(34)上均固定连接有所述第一齿条(35),两个所述插杆(25)的侧面内壁上均滑动连接有所述第二齿条(36),两个所述第一齿条(35)分别与两个所述第二齿条(36)相啮合。

4.根据权利要求3所述的一种用于煤层的裂隙注浆封堵装置,其特征在于:所述限位机构(3)还包括滑块(31)和螺杆(32),两个所述插杆(25)的内壁上均滑动连接有所述滑块(31),两个所述滑块(31)分别与两个所述第二齿条(36)固定连接,两个所述滑块(31)上均转动连接有所述螺杆(32),两个所述螺杆(32)分别与两个所述连接块(24)螺纹连接。

5.根据权利要求1所述的一种用于煤层的裂隙注浆封堵装置,其特征在于:所述压浆机构(4)还包括连杆(46)和顶环(47),所述活塞(42)上固定连接有两个所述连杆(46),两个所述连杆(46)上共同固定连接有所述顶环(47)。

6.根据权利要求1所述的一种用于煤层的裂隙注浆封堵装置,其特征在于:所述换气机构(5)包括滑杆(51)、拉环(54)和透气孔(55),所述主杆(1)上开设有所述透气孔(55),所述透气孔(55)的内部滑动连接有所述滑杆(51),所述滑杆(51)的顶端固定连接有所述拉环(54)。

7.根据权利要求6所述的一种用于煤层的裂隙注浆封堵装置,其特征在于:所述换气机构(5)还包括螺栓(52)和底锥(53),所述滑杆(51)的底端固定连接有所述螺栓(52),所述螺栓(52)与所述主杆(1)的内壁螺纹连接,所述螺栓(52)的底端固定连接有所述底锥(53)。

8.根据权利要求1所述的一种用于煤层的裂隙注浆封堵装置,其特征在于:四个所述通孔(43)呈环形阵列分布于所述活塞(42)上,多个所述竖孔(45)呈环形阵列分布于所述主杆(1)上。
