专利号: 2021110533604
申请人: 安徽伭武科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

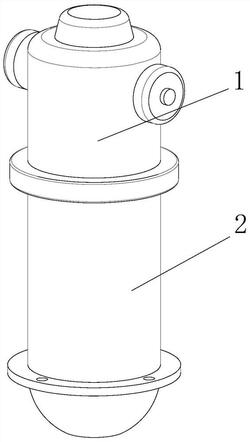

1.一种消火栓,其特征在于,包括阀门(1)和连接管,其中:阀门(1)和缓冲管(2),其中:缓冲管(2)具有内连接腔(200)和外连接腔(201),内连接腔(200)具有内进液孔(202)和内出液孔(203),内进液孔(202)和内出液孔(203)均与内连接腔(200)连通,外连接腔(201)具有外出液孔(204),内连接腔(200)和外连接腔(201)通过内出液孔(203)连通,内出液孔(203)与外出液孔(204)的轴线相交;

阀门(1)固定在缓冲管(2)上,且阀门(1)与外出液孔(204)连通。

2.根据权利要求1所述的消火栓,其特征在于,缓冲管(2)包括连接盘(20)、外管(21)、内管(22)和堵塞块(23),其中:内管(22)的一端固定在连接盘(20)上,堵塞块(23)固定在内管(22)的另一端并用于堵塞内管(22),内管(22)、堵塞块(23)和连接盘(20)形成内连接腔(200);

外管(21)固定在连接盘(20)上并套装在内管(22)外,内管(22)、外管(21)、堵塞块(23)和连接盘(20)形成外连接腔(201);

连接盘(20)上开有内进液孔(202),内出液孔(203)开在内管(22)的外侧壁,外出液孔(204)为外管(21)远离连接盘(20)的一端的出液口。

3.根据权利要求2所述的消火栓,其特征在于,堵塞块(23)与连接盘(20)相对的表面为向远离连接盘(20)方向凸起的弧面。

4.根据权利要求3所述的消火栓,其特征在于,内出液孔(203)的轴线与堵塞块(23)弧面相切。

5.根据权利要求2所述的消火栓,其特征在于,还包括中间管(24),还包括中间管(24),中间管(24)安装在连接盘(20)上,且中间管(24)位于外管(21)和内管(22)之间,内管(22)、中间管(24)和连接盘(20)之间形成缓冲空间,连接盘(20)、外管(21)和中间管(24)之间形成废物容纳空间。

6.根据权利要求5所述的消火栓,其特征在于,中间管(24)的内侧壁开有若干个卡接孔(240)。

7.根据权利要求6所述的消火栓,其特征在于,内出液孔(203)与中间管(24)侧壁相对。

8.根据权利要求2‑7任意一项所述的消火栓,其特征在于,中间管(24)的远离连接盘(20)的一端的内径从远离连接盘(20)的一端向靠近连接盘(20)的方向逐渐变小。

9.根据权利要求2所述的消火栓,其特征在于,堵塞块(23)的外表面为向远离连接盘(20)方向凸起的弧面。

10.根据权利要求2所述的消火栓,其特征在于,还包括过滤网(3),过滤网(3)固定在外管(21)上,外连接腔(201)的液体经由过滤网(3)从外出液口排出。
