专利号: 2021110560207
申请人: 山东工业职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

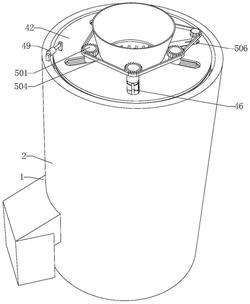

1.一种进料前实现预粉碎的颚式破碎机,包括破碎机主体(1),其特征在于:所述破碎机主体(1)的侧面固定连接有收集桶(2),所述收集桶(2)的内壁固定连接有筛网(3);

所述收集桶(2)内壁的顶面转动连接有调节机构(4)。

2.根据权利要求1所述的一种进料前实现预粉碎的颚式破碎机,其特征在于:所述调节机构(4)包括空心圆盘(41),所述空心圆盘(41)的侧面与收集桶(2)内壁的顶面转动连接,所述空心圆盘(41)的顶面固定连接有空心转盘(42),所述空心转盘(42)的顶面开设有五个通槽(46),所述通槽(46)内壁的侧面开设有滑槽(47),所述滑槽(47)的内壁滑动连接有滑块(48),所述滑块(48)的侧面与第一轴承(45)的侧面固定连接,所述空心转盘(42)的顶面铰接有气缸(49),所述气缸(49)的另一端与收集桶(2)的顶面铰接;

所述空心转盘(42)的侧面开设有第一凹槽(43),所述第一凹槽(43)的内壁滑动连接有连接杆(44),所述连接杆(44)的一端与收集桶(2)内壁的侧面铰接,所述连接杆(44)的另一端铰接有第一轴承(45),所述第一轴承(45)的内部固定套接有破碎机构(5)。

3.根据权利要求2所述的一种进料前实现预粉碎的颚式破碎机,其特征在于:所述破碎机构(5)包括转杆(501),所述转杆(501)的侧面开设有环槽(502),转杆(501)的侧面通过环槽(502)与第一轴承(45)的内壁固定连接,所述转杆(501)的侧面固定套接有从动齿轮(503),五个所述从动齿轮(503)通过链条(504)传动连接,所述链条(504)的侧面传动连接有主动齿轮(505),所述主动齿轮(505)的底面固定连接有电机(506),所述电机(506)的底面与空心转盘(42)顶面开设的第二凹槽(507)的内壁滑动连接,所述电机(506)的侧面螺纹连接有固定螺栓(508),所述固定螺栓(508)的一端与第二凹槽(507)的内壁抵触;

所述转杆(501)侧面的底部固定套接有限位机构(6),所述转杆(501)侧面的底部固定套接有螺旋叶片(509)和圆锥(510),所述圆锥(510)的侧面固定套接有螺旋凸起(511),所述圆锥(510)的侧面连接有凸块(512)。

4.根据权利要求3所述的一种进料前实现预粉碎的颚式破碎机,其特征在于:所述限位机构(6)包括第二轴承(61),所述第二轴承(61)的外侧固定连接有限位块(62),所述限位块(62)的侧面与通槽(46)的内壁滑动连接,所述第二轴承(61)的外侧固定连接有h形杆(63),所述h形杆(63)的两端均固定连接有第三轴承(64),所述第三轴承(64)的内侧固定插接有圆杆(65),所述圆杆(65)的侧面固定套接有蜗轮(66),所述蜗轮(66)与螺旋叶片(509)啮合,所述圆杆(65)的侧面固定连接有弧形板(67)。

5.根据权利要求1所述的一种进料前实现预粉碎的颚式破碎机,其特征在于:所述筛网(3)倾斜固定在破碎机主体(1)内壁的侧面上,且筛网(3)与破碎机主体(1)固定连接。

6.根据权利要求2所述的一种进料前实现预粉碎的颚式破碎机,其特征在于:所述空心转盘(42)的顶面固定连接有进料管,且进料管的形状为圆台形。

7.根据权利要求4所述的一种进料前实现预粉碎的颚式破碎机,其特征在于:所述圆锥(510)的数量为五个,且五个圆锥(510)等距离呈环状分布。

8.根据权利要求4所述的一种进料前实现预粉碎的颚式破碎机的使用方法,包括如下步骤:

S1:转动固定螺栓(508),促使电机(506)可以在第二凹槽(507)的内壁滑动,然后根据使用者的需求,启动气缸(49),通过气缸(49)伸长带动空心转盘(42)顺时针转动,通过空心转盘(42)转动促使连接杆(44)拉动第一轴承(45)移动,促使第一轴承(45)带动转杆(501)在通槽(46)内向外侧移动、滑块(48)在滑槽(47)内向外滑动、限位块(62)在通槽(46)内向外移动,进而带动电机(506)在第二凹槽(507)的内壁向内侧移动,然后转动固定螺栓(508)将电机(506)固定第二凹槽(507)的内部,完成装置对五个转杆(501)之间间距的调节;

S2:然后启动电机(506),通过电机(506)带动主动齿轮(505)转动,促使链条(504)配合带动五个从动齿轮(503)带动五个转杆(501)同时转动,进而带动螺旋叶片(509)、凸块(512)和圆锥(510)转动,对输送到收集桶(2)内的石块进行破碎;

S3:在五个转杆(501)转动时,通过转杆(501)侧面的螺旋叶片(509)转动带动蜗轮(66)转动,进而促使圆杆(65)转动,对转杆(501)带动凸块(512)和圆锥(510)转动对石块进行破碎时产生的碎石进行阻隔,减少收集桶(2)内壁受到损坏的可能,且尽可能的将体积较大的石块阻隔在五个转杆(501)之间,保证五个转杆(501)配合圆锥(510)对石块破碎的效果,然后通过筛网(3)将预破碎后的小块碎石筛出,将体积较大的石块输送到破碎机主体(1)内,然后通过破碎机主体(1)对石块进行二次破碎。
