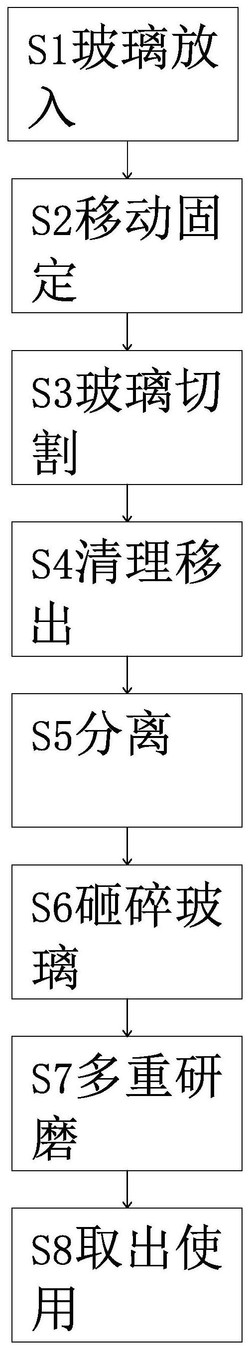

1.一种玻璃生产碎渣处理方法，其特征在于，包括以下步骤:

S1:玻璃放入，玻璃通过进口放入到切割箱内；

S2:移动固定，通过吸盘对玻璃进行移动，转动固定块对玻璃进行固定；

S3：玻璃切割，玻璃两侧固定完成，对玻璃进行切割；

S4：清理移出，通过吸盘对玻璃表面进行清洗，再用吸盘把玻璃吸起来移动到箱体外；

S5：分离，切割过程产生的玻璃碎渣和水进行分离吸收，水留在工作台上吸收，玻璃碎渣转动甩出下落；

S6：破碎玻璃，通过破碎部件把大的玻璃破碎下落到研磨筒内；

S7:多重研磨，对玻璃碎渣进行多次研磨下落到存储箱内；

S8：取出使用，把研磨好的玻璃碎渣取出加热融化生产新的玻璃；

步骤S1‑S8采用一种玻璃生产切割碎渣处理设备配合完成,该玻璃生产切割碎渣处理设备包括切割箱(1)，所述切割箱(1)一侧设有进口(101)，所述进口(101)后侧设有切割移动部件(2)对玻璃进行固定切割、移动和清理，所述切割移动部件(2)下方设有分离部件(3)把玻璃碎渣与水分离开来，所述分离部件(3)下方设有破碎部件(4)，所述破碎部件(4)对玻璃进行破碎再对玻璃进行多重研磨，所述破碎部件(4)下方设有存储取出部件(5)用来存储研磨好的玻璃，所述存储取出部件(5)一侧设有出口(102)，所述进口(101)内滑动设有滑动门(103)；所述切割移动部件(2)包括第一滚轮(201)，所述切割箱(1)一侧壁上滑动连接有第一滚轮(201)，所述第一滚轮(201)向切割箱(1)内部方向设有第二滚轮(202)，所述第二滚轮(202)在切割箱(1)远离第一滚轮(201)一侧壁上滑动连接，所述第一滚轮(201)向第二滚轮(202)方向的一端固设有第一连接柱(203)，所述第二滚轮(202)向第一滚轮(201)方向的一端固设有第二连接柱(204)，所述第一连接柱(203)与第二连接柱(204)之间固定连接有滑槽(205)，所述滑槽(205)内滑动设有滑块(206)，所述滑块(206)下端固设有圆圈板(207)，所述圆圈板(207)下端固设有切割柱(208)；所述滑块(206)内部设有混合腔(209)，所述切割柱(208)下端设有高压喷头(211)，所述高压喷头(211)与混合腔(209)之间连接设有通道(210)，所述高压喷头(211)外围固设有吸盘(212)，所述吸盘(212)一侧弧设有气泵(213)，所述气泵(213)与通道(210)之间连接设有出气管(215)，所述气泵(213)向下设有吸气管(214)对玻璃进行吸力作用，所述第一滚轮(201)与第二滚轮(202)下方在切割箱(1)壁上转动设有六个转柱(216)，所述六个转柱(216)向切割箱(1)内部方向固设有六个伸缩杆(217)，所述六个伸缩杆(217)向切割柱(208)方向固设有六个固定柱(218)；所述分离部件(3)包括工作台(301)，所述工作台(301)位于切割移动部件(2)下方，所述工作台(301)四周转动设有四个转动柱(304)，所述四个转动柱(304)远离工作台(301)方向固设有四个转动板(302)，所述四个转动板(302)与切割箱(1)四壁上滑动设有四个伸缩固定块(303)，所述工作台(301)内部中间上端固设有水泵(305)，所述水泵(305)上端固设有水管(306)，所述工作台(301)内部中间下端设有卡槽(307)；所述破碎部件(4)包括电机(401)，所述电机(401)位于存储取出部件(5)上端，所述电机(401)上端固设有联动柱(402)，所述联动柱(402)上端联动连接设有伸缩联动柱(403)，所述伸缩联动柱(403)靠近上端的外圆周面上滑动设有四个卡块(404)，所述四个卡块(404)与卡槽(307)相对应，所述四个卡块(404)下方在伸缩联动柱(403)上滑动设有固定板(405)，所述固定板(405)下端伸缩联动柱(403)外围设有弹簧(406)，所述固定板(405)外圆周面下端固设有四个敲碎组(407)，所述敲碎组(407)包含设有连接直角杆(408)，所述连接直角杆(408)固定在固定板(405)外圆周面下端，所述连接直角杆(408)下端转动设有转动轴(409)，所述转动轴(409)下端固设有连接杆(410)，所述连接杆(410)下端固设有敲碎柱(411)，所述敲碎组(407)下方设有漏斗(436)，所述漏斗(436)固定在切割箱(1)四个壁上；所述漏斗(436)下方在联动柱(402)外圆周面上固设有转挤组(412)，转挤组(412)包含设有八个第一转动杆(420)，所述八个第一转动杆(420)远离联动柱(402)一端转动连接设有八个第一转轴(421)，所述第一转轴(421)外圆周面上固设有第一滚轴(422)，所述八个第一转动杆(420)分成两层每层四个第一转动杆(420)，所述转挤组(412)下方设有研磨组(413)，所述研磨组(413)固定在联动柱(402)外圆周面上，所述研磨组(413)包含设有四个第二转动杆(423)，所述四个第二转动杆(423)固定在联动柱(402)外圆周面上，所述四个第二转动杆(423)远离联动柱(402)一端转动连接设有四个第二转轴(424)，所述四个第二转轴(424)外圆周面上固设有第二滚轴(425)，所述第二转动杆(423)下端转动连接设有三个第三转轴(426)，所述三个第三转轴(426)外圆周面上固设有三个第三滚轴(427)；所述漏斗(436)下方在联动柱(402)外圆周面上联动设有第一控速盘(414)，所述第一控速盘(414)下方设有第二控速盘(415)，所述第二控速盘(415)下方设有第三控速盘(416)，所述第一控速盘(414)、第二控速盘(415)、第三控速盘(416)在联动柱(402)外圆周面上可以升降移动和控制转动的速度，所述第一控速盘(414)外圆周面上固设有第一研磨筒(417)，所述第二控速盘(415)外圆周面上固设有第二研磨筒(418)，所述第三控速盘(416)外圆周面上固设有第三研磨筒(419)；所述第一研磨筒(417)圆周壁上均匀设有多个第一出料口(429)，所述第一出料口(429)上下方在第一研磨筒(417)外圆周面固设有多个第一研磨凸块(428)，所述第二研磨筒(418)内圆周面上均匀设有多个第二研磨凸块(430)，所述第一研磨凸块(428)与第二研磨凸块(430)配合作用对玻璃进行研磨，所述第二研磨凸块(430)每两个之间设有一个第二出料口(431)，所述第二研磨筒(418)下端固设有多个防堵组(433)，所述防堵组(433)包含设有伸缩座(434)，所述伸缩座(434)下端滑动设有伸缩柱(435)，所述第三研磨筒(419)内部下端设有多个第三出料口(432)，所述第三出料口(432)与伸缩柱(435)对齐；所述存储取出部件(5)包括下料板(501)，所述下料板(501)位于破碎部件(4)下端，所述下料板(501)上设有下料口(502)，所述下料板(501)下端设有存储盒(503)，所述存储盒(503)向出口(102)一端固设有把手(504)。
