专利号: 2021110776818
申请人: 韩大建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

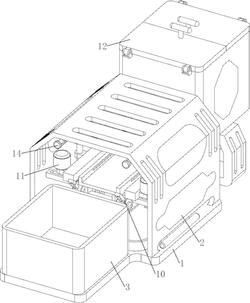

1.一种房屋装修用木质装饰面板材料边缘修整装置,其特征在于,包括:底板(1),其上连接有外壳(2);

收集框(3),其连接在底板(1)上;

第一支撑板(4),具有两个,分别连接在外壳(2) 内部左右两侧;

固定台(5),其连接在两个第一支撑板(4)上;

双轴电机(6),其安装在固定台(5)上;

第一转轴(7),其转动式地连接在第一支撑板(4)上;

锥齿轮(8),其连接在第一转轴(7)与双轴电机(6)输出轴上,相邻的两个锥齿轮(8)相互配合;

打磨轮(9),其连接在第一转轴(7)上;

移动机构(10),其连接在固定台(5)上,移动机构(10)用于带动木质装饰面板材料向前移动;

固定机构(11),其连接在第一支撑板(4)上,固定机构(11)用于对木质装饰面板材料进行限位;

储料机构(12),其连接在底板(1)上;

移动机构(10)包括:

支撑块(101),具有若干个,分别连接在固定台(5)的前后两侧上;

第二转轴(102),其横向的转动式地连接在支撑块(101)上;

第一皮带(103),其通过传动轮绕在双轴电机(6)输出轴与后侧的第二转轴(102)之间;

第二皮带(104),其通过传动轮绕在前侧第二转轴(102)和后侧第二转轴(102)上;

第一固定板(105),其连接在第二皮带(104)上,第一固定板(105)设置有若干个,且中部内侧均开有卡口;

固定机构(11)包括:

第二支撑板(111),其连接在第一支撑板(4)的后侧上;

滚轮(112),其共有四个,同侧的两个滚轮(112)分别转动式地连接在第二支撑板(111)和第一支撑板(4)上;

蜗杆(113),其通过联轴器连接在后侧的两个滚轮(112)上;

蜗轮(114),其连接在第二转轴(102)上,蜗轮(114)与蜗杆(113)配合;

储料机构(12)包括:

支撑台(121),其连接在底板(1)上;

储料框(122),其连接在支撑台(121)上;

第三转轴(124),其转动式地连接在储料框(122)上;

盖板(123),其连接在横向的两个第三转轴(124)上;

握把(125),其连接在盖板(123)上;

还包括有推料机构(13),推料机构(13)包括:活动板(132),其滑动式地连接在储料框(122)上;

推板(131),其连接在活动板(132)上;

第一弹簧(133),其连接在活动板(132)与储料框(122)之间;

第一固定杆(134),其连接在活动板(132)上;

活动块(136),其滑动式地连接在第一固定杆(134)上,活动块(136)与第一固定板(105)中部内侧的卡口配合;

第二弹簧(135),其连接在活动块(136)与第一固定杆(134)之间。

2.根据权利要求1所述的一种房屋装修用木质装饰面板材料边缘修整装置,其特征在于,还包括有压紧机构(14),压紧机构(14)包括:固定块(141),其连接在储料框(122)上;

第四转轴(142),其连接在固定块(141)上;

压紧板(143),其转动式地连接在第四转轴(142)上,压紧板(143)与推板(131)配合;

第一扭簧(144),其连接在压紧板(143)与固定块(141)之间。

3.根据权利要求2所述的一种房屋装修用木质装饰面板材料边缘修整装置,其特征在于,还包括有清理机构(15),清理机构(15)包括:第二固定杆(152),其连接在储料框(122)上;

毛刷(151),其滑动式地连接在第二固定杆(152)上;

第三弹簧(153),其连接在毛刷(151)与第二固定杆(152)之间;

装料框(154),其连接在底板(1)上,装料框(154)位于外壳(2)内侧;

第二固定板(155),其连接在毛刷(151)上;

第五转轴(157),其连接在第二固定板(155)上;

转板(156),其转动式地连接在第五转轴(157)上;

第二扭簧(158),其连接在转板(156)与第二固定板(155)之间。

4.根据权利要求1所述的一种房屋装修用木质装饰面板材料边缘修整装置,其特征在于,固定台(5)上开有滑槽,第一固定杆(134)在滑槽上滑动。
