专利号: 2021110855364
申请人: 中化学土木工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

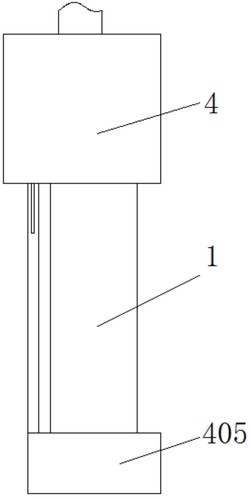

1.一种环境检测用淤泥取样装置,其特征在于,包括壳体(1)、滑动设置于壳体(1)内的取样组件(2)、设置于壳体(1)底部左右两侧的两个密封板(3)和用于驱动取样组件(2)滑出以及密封板(3)打开的驱动机构(4),所述取样组件(2)包括外管(201)、滑动设置于外管(201)内的内管(202)、设置于外管(201)内壁顶部用于连接内管(202)的吸盘(203)和设置于吸盘(203)内的气囊(204);

所述驱动机构(4)包括设置于壳体(1)顶部的安装箱(401)、滑动设置于安装箱(401)内与取样组件(2)顶部限位板顶部连接的第一推板(402)、均匀设置于第一推板(402)左侧的多个第一齿块、与第一齿块啮合的第一齿轮(403)、与第一齿轮(403)左侧啮合的齿板(404)和设置于齿板(404)底部与密封板(3)接触的滑套(405),所述第一齿轮(403)通过具有自锁性能的电机驱动,所述限位板与壳体(1)内壁滑动接触;

所述第一推板(402)前侧设置有与壳体(1)内壁滑动的第一条形限位块,所述第一条形限位块内滑动设置有匚形滑板(406),所述匚形滑板(406)的右侧连接有第二推板(407),所述第一条形限位块内嵌设有电磁铁(408),所述匚形滑板(406)内设置有与电磁铁(408)吸合的铁块,所述第二推板(407)滑动设置于第一推板(402)前侧,所述第二推板(407)与第一条形限位块之间通过多个复位弹簧连接;

所述第二推板(407)右侧均匀设置有多个与第二齿轮(409)啮合的第二齿块,所述第二齿轮(409)设置于安装箱(401)内的转轴上,所述转轴位于第二齿轮(409)后方设置有第一锥齿轮(410),所述第一锥齿轮(410)与第二锥齿轮(411)啮合,所述第二锥齿轮(411)的中心轴转动设置于安装箱(401)内,且中心轴上方设置有第三齿轮(412),所述第三齿轮(412)与第四齿轮(413)啮合,所述第四齿轮(413)转动设置于安装块内,所述安装块转动设置于安装箱(401)内,所述安装块底部通过联轴器连接有螺纹杆(414),所述螺纹杆(414)底部设置有滑杆(415),所述滑杆(415)底部设置有活塞(416),所述活塞(416)滑动设置于气筒内,所述气筒底部通过软管与气囊(204)连接,所述滑杆(415)内开设有与螺纹杆(414)旋合的螺纹孔。

2.根据权利要求1所述的一种环境检测用淤泥取样装置,其特征在于,所述气筒顶部设置有导向座,所述滑杆(415)外设置有多个第三条形导向块,所述导向座内开设有与第三条形导向块配合导向槽。

3.根据权利要求1所述的一种环境检测用淤泥取样装置,其特征在于,所述密封板(3)通过转杆与壳体(1)底部转动连接,所述转杆上套设有扭簧,所述扭簧的两端分别与壳体(1)和密封板(3)连接。

4.根据权利要求1所述的一种环境检测用淤泥取样装置,其特征在于,所述滑套(405)内开设有锥形槽,所述锥形槽口径较小的一端向下,所述滑套(405)通过滑块和滑槽的配合与壳体(1)滑动连接。

5.根据权利要求1所述的一种环境检测用淤泥取样装置,其特征在于,所述内管(202)上部设置有与外管(201)内壁接触的橡胶环,所述外管(201)和内管(202)顶部均开设有出气孔,所述内管(202)的材质采用透明材料。

6.根据权利要求1所述的一种环境检测用淤泥取样装置,其特征在于,所述齿板(404)的前侧设置有与安装箱(401)滑动连接的第二条形限位块。
