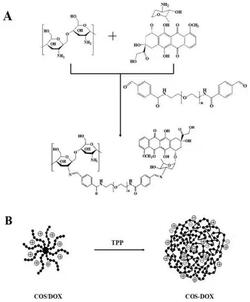

1.一种阿霉素偶联壳寡糖纳米粒子的制备,其特征在于包括以下步骤:
1)首先将盐酸阿霉素DOX·HCL溶于二甲基亚砜DMSO中,得DOX·HCL的DMSO溶液,加入二乙胺混合,脱盐2h,加入壳寡糖(COS)二甲基亚砜(DMSO)溶液,充分搅拌5min后,在搅拌下缓慢滴入0.5mL DF‑PEG‑DF溶液在室温下反应12h;
2)上述反应液装入透析袋在去离子水中透析24h,以去除未反应的DOX及小分子,得透析保留液;
3)在透析保留液中搅拌下缓慢滴加TPP溶液,剧烈搅拌10min,反应液冷冻干燥后获得COS‑DOX。
2.根据权利要求1所述一种阿霉素偶联壳寡糖纳米粒子的制备,其特征在于所述步骤
1)中盐酸阿霉素DOX·HCL与二甲基亚砜DMSO的重量体积比1mg/ml。
3.根据权利要求1所述一种阿霉素偶联壳寡糖纳米粒子的制备,其特征在于所述步骤
1)中二乙胺与阿霉素DOX·HCL的摩尔比为2:1。
4.根据权利要求1所述一种阿霉素偶联壳寡糖纳米粒子的制备,其特征在于所述步骤
1)中壳寡糖(COS)的二甲基亚砜(DMSO)溶液的浓度为20mg/mL。
5.根据权利要求1所述一种阿霉素偶联壳寡糖纳米粒子的制备,其特征在于所述步骤
1)中DF‑PEG‑DF溶液为10w/w%DF‑PEG‑DF水溶液。
6.根据权利要求1所述一种阿霉素偶联壳寡糖纳米粒子的制备,其特征在于所述步骤
1)中DOX·HCL的DMSO溶液与壳寡糖(COS)二甲基亚砜(DMSO)溶液的体积比为5:4。
7.根据权利要求1所述一种阿霉素偶联壳寡糖纳米粒子的制备,其特征在于所述步骤
3)中的TPP溶液的溶度为2mg/L。
8.根据权利要求1所述一种阿霉素偶联壳寡糖纳米粒子的制备,其特征在于所述步骤
3)中TPP溶液与步骤1)中的DOX·HCL的DMSO溶液的体积比为1:1。
9.如权利要求1‑8中任意一项所述的方法制备得到的阿霉素偶联壳寡糖纳米粒子。
