专利号: 202111090678X
申请人: 郑州麦普空间规划勘测设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

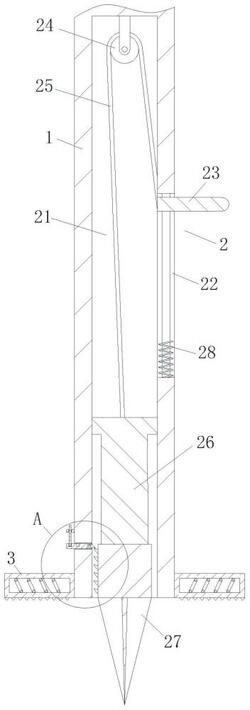

1.一种复合激光测距系统,其特征在于:包括测距仪、支架和支腿(1);所述支腿(1)上设有固定机构(2),固定机构(2)包括安装槽(21)、滑槽(22)、踏板(23)、定滑轮(24)、钢丝绳(25)、配重块(26)和固定锥(27);所述支腿(1)底部开设着安装槽(21);所述支腿(1)的外沿开设着滑槽(22);所述滑槽(22)内滑动连接着踏板(23);所述安装槽(21)的内顶壁上转动连接着定滑轮(24),所述安装槽(21)内滑动连接着配重块(26),所述安装槽(21)内位于配重块(26)的下方滑动连接着固定锥(27);所述配重块(26)的顶部固连着钢丝绳(25)的一端;所述钢丝绳(25)的另一端固连至踏板(23)上,所述钢丝绳(25)的中部传动连接在定滑轮(24)上;

所述滑槽(22)的內底壁上固连有弹簧(28);

操作人员用脚踩踏板(23),使得踏板(23)在滑槽(22)内向下滑动,通过在踏板(23)上设置滑块,使滑块与滑槽(22)内的滑轨的滑动连接,防止踏板(23)偏移和旋转,使得踏板(23)拉动钢丝绳(25),使得钢丝绳(25)通过定滑轮(24)拉动配重块(26),使得配重块(26)沿着安装槽(21)的内壁滑动升高,当踏板(23)滑动至滑槽(22)底部时,操作人员松开踏板(23),使得配重块(26)在重力的作用下滑动,对固定锥(27)进行敲打,使得尖锐的固定锥(27)插入地下,防止在冻土上插入固定锥(27)时支腿(1)晃动偏离测量点,影响测距精度和测距效果,通过配重块(26)敲打对固定锥(27)进行固定时,仅需脚踩踏板(23)带动配重块(26)来敲打固定锥(27),不会带动支腿(1)剧烈晃动,减小支腿(1)的偏移,提高测距精度和测距效果,同时,配重块(26)向下滑动,拉动钢丝绳(25)使得踏板(23)复位,操作人员多次操作直至固定锥(27)插入合适深度,使得支腿(1)稳固,从而提高在冻土上对测距仪的固定效果,防止测距仪偏移,提高测距精度和测距效率,降低施工成本,防止测距仪倾倒,提高测距仪的使用寿命,降低测距仪的养护成本,当操作人员将踏板(23)踩至弹簧(28)位置时,弹簧(28)对踏板(23)进行缓冲,防止操作人员没有提前收力,使得踏板(23)损坏,导致操作人员在惯性作用下跌倒受伤,从而提高操作过程中的安全性,在操作人员松开踏板(23)时,在弹簧(28)的弹力作用下能够加速踏板(23)的复位,减小踏板(23)复位对配重块(26)向下滑动造成的阻力,从而提高配重块(26)对固定锥(27)的敲打效果,提高固定锥(27)的固定效率。

2.根据权利要求1所述的一种复合激光测距系统,其特征在于:所述固定锥(27)的截面呈“十”字形。

3.根据权利要求1所述的一种复合激光测距系统,其特征在于:所述支腿(1)的底端固连有支撑板(3);所述支撑板(3)的底部设有防滑纹。

4.根据权利要求3所述的一种复合激光测距系统,其特征在于:所述支撑板(3)的内部开设有加热腔(31);所述加热腔(31)内固连有电阻丝(32)。

5.根据权利要求4所述的一种复合激光测距系统,其特征在于:所述固定锥(27)上固连有一组棘齿(4);所述支腿(1)上滑动连接有推杆(41);所述推杆(41)与棘齿(4)对应位置处铰接有棘爪(42);所述支腿(1)与推杆(41)对应位置处固连有限位块(43);所述限位块(43)上滑动连接有限位杆(44);所述推杆(41)上开设有一组与限位杆(44)匹配的限位槽(45)。
