专利号: 2021110908357
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

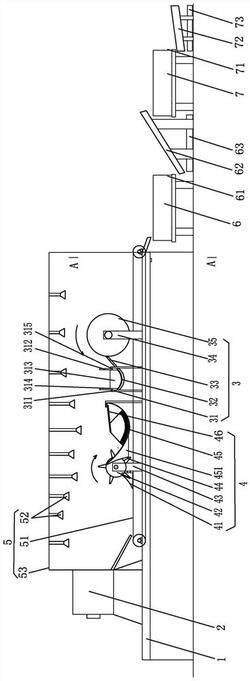

1.一种塑料废料回收处理装置,一级破碎机、磁选装置、二级破碎机及清洗分离装置,其特征在于,还包括输料除尘装置,其入料端置于一级破碎机出口下方,包括输料带及设置在输料带顶部的除尘喷淋机构,对破碎机输出的物料进行喷淋除尘,输料带的出料端下方设置二级破碎机的喂料端;在输料带上方设置有软废料捡拾装置和磁选装置,所述软废料捡拾装置的出料端设置软废料收集箱,磁选装置的出料端设置金属物料收集箱;

所述磁选装置设置于输料带上方,包括磁铁套、转轴、绝缘刮板、物料导流槽及金属物料收集箱,所述磁铁套通过磁选支架设置于输料带上方,其转轴连接驱动电机,磁铁套的转动方向与物料输送方向相反,在磁铁套向物料侧转动的一侧设置有绝缘刮板,绝缘刮板底部连接有物料导流槽,在物料导流槽出料端设置金属收集箱;

所述物料导流槽截面为凹弧形,倾斜于磁铁套轴线设置,物料导流槽出料端低于连接的绝缘刮板端;

所述物料导流槽上设置有物料推送装置Ⅰ,包括物料推板、沿物料导流槽移动的滑轨组件和竖直移动滑轨组件,所述物料推板通过竖直移动滑块Ⅰ连接在竖直移动滑轨上,在竖直移动滑块上连接竖直移动电机,沿物料导流槽移动的滑轨设置在物料导流槽槽口,与其配合的滑块Ⅱ设置在所述竖直移动滑轨上,所述滑块Ⅱ上连接沿槽移动电机;

所述软废料捡拾装置设置在磁选装置和一级破碎机出料端间的输料带上方,包括捡拾支架、捡拾齿Ⅰ、拨送辊及弧形板,所述拨送辊物料输入侧设置一排弧形捡拾齿Ⅰ,另一侧设置弧形板,所述拨送辊两端通过辊轴连接在置于机架的捡拾支架上,所述拨送辊上沿圆周设置多排拨送齿,所述捡拾齿Ⅰ与拨送齿沿轴向间隔设置,且拨送辊上的拨送齿端部与物料接触侧带有折弯,所述捡拾齿Ⅰ的捡拾面为弧形面,所述弧形板靠近拨送辊侧的端部开有多个拨送齿Ⅰ通过的开口槽,弧形板另一侧为带有收集物料的凹弧槽,在凹弧槽的出料端连接置于壳体外的软废料收集箱。

2.根据权利要求1所述的塑料废料回收处理装置,其特征在于:所述捡拾齿Ⅰ的弧形面高于拨送齿拨送面根部转动至其投影与所述弧形面相交时的拨送齿拨送面的高度,所述弧形板靠近拨送辊侧方弧形面低于拨送辊最高辊面。

3.根据权利要求1所述的塑料废料回收处理装置,其特征在于:所述弧形板的凹弧槽内设置有物料推送装置Ⅱ,所述物料推送装置Ⅱ包括摆杆、摆动板、轴套、纵轴、液压缸、摆动轴及电机,所述摆动板并列设置多个,摆动板底部带有与凹弧槽相应的弧形边,其上带有毛刷,每个摆动板顶部均连接有摆杆,摆动轴通过其轴承座设置在靠近弧形板末端的支架上,其上均匀间隔设置多个纵轴,摆杆另一端均设置有套置在纵轴上的轴套,且该端分别连接液压缸的活塞端,摆动轴连接电机输出轴,通过液压缸驱动轴套带动摆杆往复摆动,在摆杆摆动推送物料达到极限位置时,通过电机驱动摆动轴向上摆动,摆动板抬高,远离凹弧槽,摆杆向未推送物料的初始端摆动,达到极限位置时,电机驱动摆动轴向下摆动,摆动板落下,毛刷靠近凹弧槽,液压缸驱动摆杆推送物料。

4.根据权利要求1所述的塑料废料回收处理装置,其特征在于:所述输料除尘装置包括壳体、输料带和除尘喷雾机构,所述输料带套置在主动轮和从动轮上,通过电机连接主动轮,带动输料带转动,在输料带顶部壳体上设置除尘喷雾机构,包括多个设置在输料带上方及两侧的喷头,各喷头的高度及喷射的角度交错设置,实现输料带上方空间的全方位喷雾。

5.根据权利要求4所述的塑料废料回收处理装置,其特征在于:在所述物料带出料端下方的机架上设置有物料刮板,所述物料刮板包括刮板支撑架、橡胶板及毛刷,在所述刮板支撑架上位于出料端的一侧设置橡胶板,另一侧设置毛刷,分别与输料带接触,刮除或刷除输料带上附着的物料。

6.一种塑料废料回收处理装置,包括一级破碎机、磁选装置、二级破碎机及清洗分离装置,其特征在于,还包括输料除尘装置,其入料端置于一级破碎机出口下方,包括输料带及设置在输料带顶部的除尘喷淋机构,对破碎机输出的物料进行喷淋除尘,输料带的出料端下方设置二级破碎机的喂料端;在输料带上方设置有软废料捡拾装置和磁选装置,所述软废料捡拾装置的出料端设置软废料收集箱,磁选装置的出料端设置金属物料收集箱;

所述磁选装置设置于输料带上方,包括磁铁套、转轴、绝缘刮板、物料导流槽及金属物料收集箱,所述磁铁套通过磁选支架设置于输料带上方,其转轴连接驱动电机,磁铁套的转动方向与物料输送方向相反,在磁铁套向物料侧转动的一侧设置有绝缘刮板,绝缘刮板底部连接有物料导流槽,在物料导流槽出料端设置金属收集箱;

所述物料导流槽截面为凹弧形,倾斜于磁铁套轴线设置,物料导流槽出料端低于连接的绝缘刮板端;

所述物料导流槽上设置有物料推送装置Ⅰ,包括物料推板、沿物料导流槽移动的滑轨组件和竖直移动滑轨组件,所述物料推板通过竖直移动滑块Ⅰ连接在竖直移动滑轨上,在竖直移动滑块上连接竖直移动电机,沿物料导流槽移动的滑轨设置在物料导流槽槽口,与其配合的滑块Ⅱ设置在所述竖直移动滑轨上,所述滑块Ⅱ上连接沿槽移动电机;所述软废料捡拾装置设置在磁选装置和破碎机出料端间的输料带上方,包括捡拾支架、捡拾齿Ⅱ、集物板和物料推送装置Ⅲ,所述集物板一端固定在捡拾支架上,一端部设置有多排捡拾齿Ⅱ,所述捡拾齿Ⅱ上表面为斜面,与集物板间为弧形过渡连接,所述集物板靠近捡拾齿侧为平面,所述平面与捡拾支架连接侧为弧形过渡面,物料推送装置Ⅲ的物料推板Ⅱ置于集物板的平面上,与平面及弧形过渡面配合接触。

7.根据权利要求6所述的塑料废料回收处理装置,其特征在于:所述物料推送装置Ⅲ包括滑轨支架、物料推板Ⅱ、水平滑轨组件及竖直滑轨组件,在捡拾齿Ⅱ侧的机架上设置滑轨支架,在捡拾支架连接侧和滑轨支架上均设置有水平滑轨,与其配合的滑块连接在竖直滑轨上,与竖直滑轨配合的滑块连接在物料推板Ⅱ上,在与竖直滑轨配合的滑块上连接竖直移动电机,在与水平滑轨配合的滑块上连接水平移动电机。
