专利号: 2021110934281
申请人: 南方智水科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

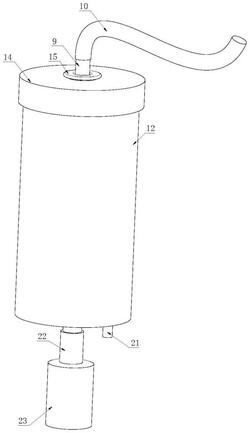

1.一种反渗透膜净水器,其特征在于:包括特制圆盘(1),所述特制圆盘(1)内部固定连接有废水管(2),所述特制圆盘(1)外壁一侧固定连接有多个呈环形阵列分布的支撑筋杆(3),所述支撑筋杆(3)远离特制圆盘(1)一端固定连接有特制圆环(4),所述特制圆环(4)远离支撑筋杆(3)一端开有第一圆环槽(5),所述第一圆环槽(5)内部放置有第一密封环(6),所述特制圆环(4)内周面开有螺纹槽(7),所述特制圆环(4)内部螺纹连接有滤芯盖(8),所述滤芯盖(8)内部贯穿并固定连接有原水管(9),所述原水管(9)顶端固定连接有波纹管(10),所述特制圆盘(1)、支撑筋杆(3)和特制圆环(4)外周面卷绕并固定连接有净水膜片(11),所述净水膜片(11)远离支撑筋杆(3)一侧与自身粘接;

所述废水管(2)底部插接有快插接头(22),所述快插接头(22)底部固定连接有弹簧单向阀(23);

通过快插接头(22)方便废水管(2)的插装,弹簧单向阀(23)内的弹簧具有一定弹力,使得加压后的原水水压大于弹力时,废水才可以流出,便于保证净水膜片(11)内原水的水压大于净水膜片(11)外纯水的水压,从而实现反渗透;

所述净水膜片(11)外部设有过滤筒(12),所述过滤筒(12)底部开有圆台形通孔(13),所述废水管(2)贯穿过滤筒(12),所述过滤筒(12)顶部螺纹连接有筒盖(14),所述筒盖(14)内部转动连接有第一特制阀塞(15),所述原水管(9)贯穿第一特制阀塞(15)并与第一特制阀塞(15)滑动连接,所述废水管(2)远离第一圆盘一端贯穿并滑动连接有第二特制阀塞(16),所述第二特制阀塞(16)与圆台形通孔(13)贴合;

所述过滤筒(12)底部固定连接有纯水管(21)。

2.根据权利要求1所述的一种反渗透膜净水器,其特征在于:所述过滤筒(12)内周面顶部开有第二圆环槽(17),所述第二圆环槽(17)内部放置有第二密封环(18),所述筒盖(14)底部固定连接有限位环(19),所述限位环(19)外周面与第二密封环(18)内周面滑动连接。

3.根据权利要求1所述的一种反渗透膜净水器,其特征在于:所述过滤筒(12)内腔底部固定连接有多个呈环形阵列分布的圆弧支撑板(20),所述圆弧支撑板顶部与净水膜片(11)底部贴合。
