专利号: 2021111040110
申请人: 蒙园妹
专利类型:发明专利
专利状态:授权未缴费
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

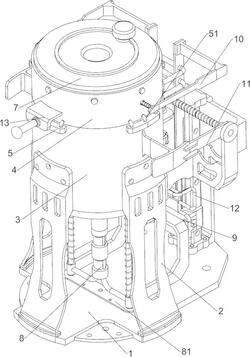

1.一种血液科用可便捷沾附消毒液的棉签储蓄装置,其特征在于,包括:底座(1),其上连接有三个支架(2);

储物筒(3),其连接在三个支架(2)之间;

拼接环(4),其放置在储物筒(3)上;

磁性座(5),其连接在储物筒(3)上;

插杆(51),其滑动式连接在磁性座(5)内,插杆(51)与拼接环(4)连接;

圆盘(6),其连接在拼接环(4)上,圆盘(6)上开有通孔;

喷液组件(7),其连接在拼接环(4)上;

推出组件(8),其连接在储物筒(3)与底座(1)之间;

喷液组件(7)包括:

储液箱(71),其连接在拼接环(4)上,储液箱(71)上卡接有盖子;

缸体(72),其设有两个,缸体(72)连接在圆盘(6)上;

单向管(73),其连接在缸体(72)与储液箱(71)之间;

喷嘴(74),其连接在缸体(72)上;

活塞杆(75),其滑动式连接在缸体(72)内,活塞杆(75)穿过拼接环(4);

弹性件(76),其连接在活塞杆(75)与拼接环(4)之间;

推出组件(8)包括:

第一导轨(81),其连接在储物筒(3)与底座(1)之间;

滑套(83),其滑动式连接在第一导轨(81)上;

滑筒(82),其连接在滑套(83)上,滑筒(82)与储物筒(3)滑动式连接;

还包括升降组件(9),升降组件(9)包括:复位弹簧(91),其连接在滑套(83)与第一导轨(81)之间;

第一连接架(92),其连接在滑套(83)上;

安装板(93),其连接在底座(1)上;

无杆气缸(94),其连接在安装板(93)上;

U型架(95),其连接在无杆气缸(94)的滑动块上,U型架(95)与第一连接架(92)配合;

还包括挤压组件(10),挤压组件(10)包括:第二导轨(101),其连接在储物筒(3)上;

滑板(102),其设有两个,滑板(102)滑动式连接在第二导轨(101)上;

第一连接板(103),其连接在滑板(102)上,第一连接板(103)与活塞杆(75)接触配合;

挤压板(104),其连接在无杆气缸(94)的滑动块上,挤压板(104)与滑板(102)配合;

还包括限位组件(11),限位组件(11)包括:第二连接架(111),其设有两个,第二连接架(111)连接在安装板(93)与支架(2)之间;

第一螺纹杆(112),其转动式连接在其中一个第二连接架(111)上;

第二螺纹杆(113),其转动式连接在另一个第二连接架(111)上,第二螺纹杆(113)与第一螺纹杆(112)固定连接;

内螺纹套管(114),其设有两个,两个内螺纹套管(114)分别连接在第二螺纹杆(113)与第一螺纹杆(112)上;

第二连接板(115),其连接在内螺纹套管(114)上,第二连接板(115)与储物筒(3)滑动式连接;

弧形杆(116),其设有多个,弧形杆(116)连接在第二连接板(115)上,弧形杆(116)位于储物筒(3)内;

弧形橡胶条(117),其设有多个,弧形橡胶条(117)连接在弧形杆(116)上;

还包括旋转组件(12),旋转组件(12)包括:连接杆(121),其连接在挤压板(104)上;

固定板(122),其连接在储物筒(3)上;

转轴(123),其转动式连接在固定板(122)上;

单向辊(124),其连接在转轴(123)上,单向辊(124)外壁开有导槽(125),导槽(125)与连接杆(121)配合;

缺齿锥齿轮(127),其连接在转轴(123)上;

全齿锥齿轮(126),其连接在第一螺纹杆(112)上,全齿锥齿轮(126)与缺齿锥齿轮(127)啮合。

2.根据权利要求1所述的一种血液科用可便捷沾附消毒液的棉签储蓄装置,其特征在于,还包括挡住组件(13),挡住组件(13)包括:滑动板(131),其滑动式连接在圆盘(6)上,滑动板(131)与拼接环(4)滑动式连接;

把手(132),其连接在滑动板(131)上;

接触开关(133),其连接在磁性座(5)上,接触开关(133)与滑动板(131)配合,接触开关(133)与无杆气缸(94)之间电性连接。
