专利号: 2021111144764
申请人: 北京中海兴达建设有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于水准信息的水文勘测仪,其特征在于,包括:上测量组件(1),用于测量靠近观测区域的位置的水位信息;

下测量组件(2),设置于所述上测量组件(1)远离岸边的一侧;

位差获取组件(3),同时与所述上测量组件(1)和所述下测量组件(2)连接,用于获取所述上测量组件(1)和所述下测量组件(2)所在位置的水位差变化信息;

预警组件(4),设置于所述上测量组件(1)上,包括初级预警器(41)和高级预警器(42),所述初级预警器(41)和所述高级预警器(42)均与所述位差获取组件(3)电连接。

2.根据权利要求1所述的一种基于水准信息的水文勘测仪,其特征在于,所述位差获取组件(3)包括:

第一感应器(31),设置于所述上测量组件(1)上;

第二感应器(32),设置于所述上测量组件(1)上,所述第一感应器(31)与所述第二感应器(32)沿竖直方向间隔设置;

第三感应器(33),设置于所述下测量组件(2)上,所述第三感应器(33)分别与所述第一感应器(31)和所述第二感应器(32)无线连接。

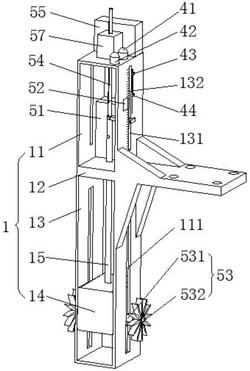

3.根据权利要求1所述的一种基于水准信息的水文勘测仪,其特征在于,所述上测量组件(1)包括:

测量支架(11),伸入待测水体内;

固定支架(12),与所述测量支架(11)连接;

显示支架(13),与所述固定支架(12)连接,所述显示支架(13)上远离所述水体的一侧设有贯通槽(131),所述贯通槽(131)的一侧设有水位刻度(132);

悬浮件(14),与所述测量支架(11)滑动连接;

指示架(15),一端与所述悬浮件(14)连接,另一端贯穿所述固定支架(12)与所述显示支架(13)连接,用于指示水位信息。

4.根据权利要求3所述的一种基于水准信息的水文勘测仪,其特征在于,所述预警组件(4)还包括:

控制器,设置于所述上测量组件(1)上、且与所述位差获取组件(3)电连接;

嗡鸣器,与所述高级预警器(42)电连接;

第一感应组(43),设置于所述上测量组件(1)上、且同时与所述高级预警器(42)和所述控制器电连接;

第二感应组(44),设置于所述上测量组件(1)上、且与所述悬浮件(14)连接,所述第二感应组(44)设置于所述第一感应组(43)的下方,所述第二感应组(44)同时与所述初级预警器(41)、所述高级预警器(42)和所述控制器电连接;

第三感应组(45),设置于所述下测量组件(2)上、且与所述控制器电连接。

5.根据权利要求3所述的一种基于水准信息的水文勘测仪,其特征在于,还包括充能组件(5),所述充能组件(5)包括:储能件(51),同时与所述位差获取组件(3)和所述预警组件(4)电连接;

显示器(52),与所述储能件(51)电连接;

水动件(53),与所述悬浮件(14)转动连接;

传动件(54),与所述水动件(53)连接;

动能转化组件(55),与所述传动件(54)连接、且与所述储能件(51)电连接,用于将动能转化为电能;所述水动件(53)和所述动能转化组件(55)均与所述传动件(54)之间设有变速组件(56)。

6.根据权利要求5所述的一种基于水准信息的水文勘测仪,其特征在于,所述下测量组件(2)与所述上测量组件(1)的结构相同;所述下测量组件(2)和所述上测量组件(1)上均设有所述充能组件(5)。

7.根据权利要求5所述的一种基于水准信息的水文勘测仪,其特征在于,所述指示架(15)包括:

滑动套管(151),一端与所述悬浮件(14)固定连接、且与所述传动件(54)滑动连接,所述传动件(54)贯穿所述滑动套管(151)设置;

指示块(152),一端与所述滑动套管(151)另一端连接,另一端贯穿所述贯通槽(131)与所述水位刻度(132)适配设置,所述指示块(152)为T字形结构。

8.根据权利要求7所述的一种基于水准信息的水文勘测仪,其特征在于,所述传动件(54)上设有与所述变速组件(56)滑动连接的限位槽(541);所述传动件(54)依次贯穿所述悬浮件(14)、所述滑动套管(151)和所述测量支架(11)与所述动能转化组件(55)连接。

9.根据权利要求5所述的一种基于水准信息的水文勘测仪,其特征在于,所述水动件(53)包括:

传动轴(531),同时与所述测量支架(11)和所述悬浮件(14)转动连接、且与所述变速组件(56)连接;

水轮(532),与所述传动轴(531)连接、且与所述水体接触,水流驱动所述水轮(532)转动。

10.根据权利要求9所述的一种基于水准信息的水文勘测仪,其特征在于,所述测量支架(11)上设有滑动槽(111),所述传动轴(531)通过所述滑动槽(111)与所述测量支架(11)滑动连接、且贯穿所述测量支架(11)与所述水轮(532)连接,所述水轮(532)设置于所述测量支架(11)远离所述悬浮件(14)的一侧。
