专利号: 2021111157266
申请人: 江西理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

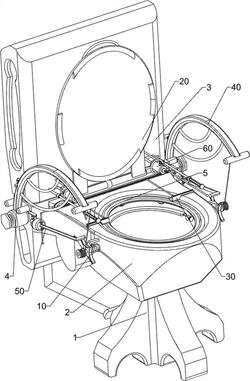

1.一种便于清洁的预涂覆式防粘坐便器,其特征在于,包括有底座(1)、坐盆(2)、水箱(3)、水阀(4)、导水板(5)、出水管(6)和清洁机构(10),底座(1)的顶部连接有坐盆(2),坐盆(2)的后侧连接有水箱(3),水箱(3)的左右两侧下部均安装有水阀(4),坐盆(2)的内上部连接有导水板(5),导水板(5)为空心设置,导水板(5)与水箱(3)连通,导水板(5)的底部沿周向均匀间隔连接有两组出水管(6),每组出水管(6)均为三个设置,两组出水管(6)为前后对称设置,坐盆(2)上设有清洁机构(10)。

2.根据权利要求1所述的一种便于清洁的预涂覆式防粘坐便器,其特征在于,清洁机构(10)包括有侧轴(11)、弧形刷板(12)、连接卡板(13)、第一扭力弹簧(14)、伸缩弹簧(15)和拨轮(16),坐盆(2)的左右两侧均连接有连接卡板(13),两侧的连接卡板(13)上均转动式连接有侧轴(11),两侧的侧轴(11)之间滑动式连接有弧形刷板(12),侧轴(11)上均套有第一扭力弹簧(14),第一扭力弹簧(14)两端分别连接在侧轴(11)与连接卡板(13)上,弧形刷板(12)的左右两侧均套有伸缩弹簧(15),两根伸缩弹簧(15)两端分别连接在弧形刷板(12)的两侧和两根侧轴(11)上,两根侧轴(11)中部均连接有拨轮(16)。

3.根据权利要求2所述的一种便于清洁的预涂覆式防粘坐便器,其特征在于,还包括有遮盖机构(20),遮盖机构(20)包括有安装轴(21)、盖板(22)和橡胶块(23),坐盆(2)的顶部后侧连接有安装轴(21),安装轴(21)上转动式连接有盖板(22),盖板(22)的前部连接有多块橡胶块(23),多块橡胶块(23)呈周向分布。

4.根据权利要求3所述的一种便于清洁的预涂覆式防粘坐便器,其特征在于,还包括有刮洗机构(30),刮洗机构(30)包括有滑动座(31)、海绵刮板(32)、调节弹簧(33)、滑杆(34)、导向框(35)、弧板(36)、连杆(37)和连接块(38),导水板(5)的左右两侧均滑动式连接有滑动座(31),滑动座(31)的上部均滑动式连接有海绵刮板(32),海绵刮板(32)与滑动座(31)之间均连接有调节弹簧(33),安装轴(21)的左右两侧均连接有滑杆(34),两侧的滑杆(34)之间滑动式连接有导向框(35),导向框(35)的顶部左右两侧均连接有弧板(36),导向框(35)的左右两侧均滑动式连接有连接块(38),连接块(38)的前侧铰接连接有连杆(37),两根连杆(37)前侧分别与两个滑动座(31)后侧连接。

5.根据权利要求4所述的一种便于清洁的预涂覆式防粘坐便器,其特征在于,还包括有牵引机构(40),牵引机构(40)包括有侧杆(41)、把手(42)、第二扭力弹簧(43)、推块(44)、绕线轮(45)和拉线(46),坐盆(2)左右两侧下部均连接有侧杆(41),侧杆(41)上均转动式连接有把手(42),把手(42)后侧连接有推块(44),侧杆(41)上均套有第二扭力弹簧(43),第二扭力弹簧(43)的两端分别连接在把手(42)与侧杆(41)上,侧轴(11)的外侧均连接有绕线轮(45),绕线轮(45)上均绕有拉线(46),拉线(46)与把手(42)连接。

6.根据权利要求5所述的一种便于清洁的预涂覆式防粘坐便器,其特征在于,还包括有传动机构(50),传动机构(50)包括有摆杆(51)、滑块(52)、卡环(53)、L形推杆(54)、卡杆(55)和弹片(56),坐盆(2)左右两侧均转动式连接有摆杆(51),摆杆(51)位于侧杆(41)前侧,摆杆(51)位于连接卡板(13)后侧,摆杆(51)上均滑动式连接有滑块(52),滑块(52)能够在摆杆(51)上前后滑动,滑块(52)上下两侧均连接有卡环(53),两侧卡环(53)之间滑动式连接有L形推杆(54),L形推杆(54)能够在卡环(53)内上下滑动,L形推杆(54)能够在摆杆(51)内上下滑动和左右滑动,两根L形推杆(54)分别与导向框(35)左右两侧连接,坐盆(2)左右两侧均连接有弹片(56),弹片(56)位于滑块(52)后侧,摆杆(51)上均连接有卡杆(55)。

7.根据权利要求6所述的一种便于清洁的预涂覆式防粘坐便器,其特征在于,还包括有消毒机构(60),消毒机构(60)包括有连接架(61)、装液筒(62)、雾化喷头(63)、推板(64)、拉杆(65)、接触板(66)和缓冲弹簧(67),水箱(3)前侧面的左右两侧下部均连接有连接架(61),连接架(61)的内侧均连接有装液筒(62),装液筒(62)的前侧均连接有雾化喷头(63),装液筒(62)内均滑动式连接有推板(64),推板(64)后侧均连接有拉杆(65),拉杆(65)与连接架(61)滑动配合,拉杆(65)上均滑动式连接有接触板(66),拉杆(65)前侧均套有缓冲弹簧(67),缓冲弹簧(67)的两端分别连接在接触板(66)与拉杆(65)之间。

8.根据权利要求7所述的一种便于清洁的预涂覆式防粘坐便器,其特征在于,还包括有提杆(77)、限位块(88)和支架(99),盖板(22)顶部连接有提杆(77),坐盆(2)左右两侧均连接有两块限位块(88),限位块(88)与弹片(56)后侧,坐盆(2)底部后侧与底座(1)后侧之间连接有支架(99)。
