1.一种基于SLM三维打印技术的可穿戴首饰，其特征在于，包括：柔性活动结构（1）和轻量化晶格（2），所述柔性活动结构（1）的一侧设有反射面，且所述柔性活动结构（1）由第一单元晶格（11）相互连锁连接而成；

所述第一单元晶格（11）包括单元圆环（111）和多个螺旋弯弧环（112），多个所述螺旋弯弧环（112）的一端均匀连接在所述单元圆环（111）上，另一端连接在所述反射面上；

所述轻量化晶格（2）由第二单元晶格（21）相互连锁连接而成，每相邻两个所述第二单元晶格（21）相互旋转45°，并在拓扑上将所有所述第二单元晶格（21）连锁而不形成固体连接；

所述第二单元晶格（21）包括三个相互垂直连接且同心的单元方格（211）构成；或所述第二单元晶格（21）形成为中空的三维结构，且每个所述单元方格（211）由连接桁架构成；

所述柔性活动结构（1）和所述轻量化晶格（2）由镀钛金刚石银复合材料制作而成。

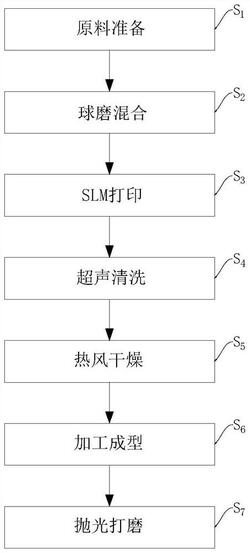

2.一种基于SLM三维打印技术的可穿戴首饰的制备方法，用于权利要求1所述的基于SLM三维打印技术的可穿戴首饰的制备，其特征在于，包括如下步骤：S1:原料准备：准备适量的银粉和镀钛金刚石粉末；

S2:球磨混合：将原料投入球磨机中进行球磨，制成粒径均匀并且浸润度高的镀钛金刚石银微粉；

S3:SLM打印：将镀钛金刚石银微粉加入到3D打印机中，按照设定的程序进行激光打印，制成具有轻量化晶格和柔性活动结构的首饰；

S4:超声清洗：将制成的具有轻量化晶格和柔性活动结构的首饰投入到超声波清洗机中，加入适量的水基型清洗剂进行超声清洗；

S5:热风干燥：将超声清洗完成的首饰放入到热风干燥机中，进行热风干燥；

S6:加工成型：将干燥完成的首饰通过首饰加工工艺制成粗成品首饰；

S7:抛光打磨：将粗成品首饰投入到滚筒机中，加入抛光使用的中间介质，打开滚筒机进行抛光，抛光完成后取出冲洗干净形成成品。

3.根据权利要求2所述的基于SLM三维打印技术的可穿戴首饰的制备方法，其特征在于，在所述步骤S1中，所述银粉的重量份数为96‑100，所述镀钛金刚石粉末的重量份数为1‑

3。

4.根据权利要求2所述的基于SLM三维打印技术的可穿戴首饰的制备方法，其特征在于，在所述步骤S2中，设置球磨时间为7.8‑8.2h，单向球磨0.9‑1.1h，随后反向球磨0.9‑

1.1h，重复循环4次。

5.根据权利要求2所述的基于SLM三维打印技术的可穿戴首饰的制备方法，其特征在于，在所述步骤S3中，激光功率为50‑120W，扫描速度为800‑1200mm/s，铺粉厚度为0.03mm。

6.根据权利要求2所述的基于SLM三维打印技术的可穿戴首饰的制备方法，其特征在2

于，在所述步骤S4中，超声功率为0.3‑0.4w/cm，超声清洗的时间为10‑20min。

7.根据权利要求2所述的基于SLM三维打印技术的可穿戴首饰的制备方法，其特征在于，在所述步骤S5中，热风干燥的温度为130‑140℃，时间为3‑5min。
