1.缺陷异质结FeS2‑Fe7S8的制备方法，具体的说是将六水合硫酸亚铁铵((NH4)2Fe(SO4)2·6H2O)溶于水，然后加入铜试剂(C5H10NS2Na·3H2O)，水热合成缺陷异质结FeS2‑Fe7S8，该缺陷异质结FeS2‑Fe7S8室温下实现电催化水氧化；缺陷异质结FeS2‑Fe7S8由如下步骤制得：将0.5‑1.2g六水合硫酸亚铁铵((NH4)2Fe(SO4)2·6H2O)溶于30‑90mL水，然后加入

0.4‑0.8g铜试剂(C5H10NS2Na·3H2O)，200‑260℃水热反应6‑18h，经离心洗涤后，干燥得到缺陷异质结FeS2‑Fe7S8。

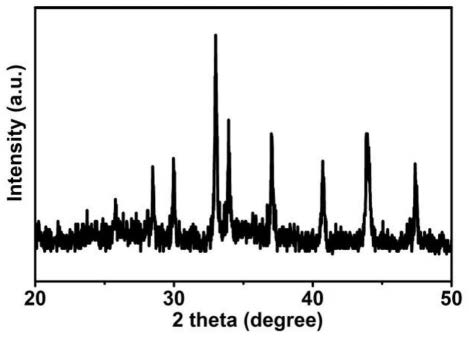

2.按照权利要求1所述的方法，其特征在于：将缺陷异质结FeS2‑Fe7S8电催化水分解。当电压为1.53V时，缺陷异质结FeS2‑Fe7S8电催2

化水氧化反应电流密度达到10mA/cm。
