1.双Z型CuO/CuBi2O4/Bi2O3复合光催化剂，其特征在于，制备方法包括如下步骤：将Cu(OH)2和Bi(OH)3分散于蒸馏水中，搅拌3～4h后进行过滤，将过滤所得沉淀在50℃干燥12h；

干燥后的粉末均匀研磨后，放入马弗炉中于350～550℃，煅烧2～5h，得目标产物CuO/CuBi2O4/Bi2O3。

2.根据权利要求1所述的双Z型CuO/CuBi2O4/Bi2O3复合光催化剂，其特征在于，按摩尔比，Cu(OH)2:Bi(OH)3＝1:1。

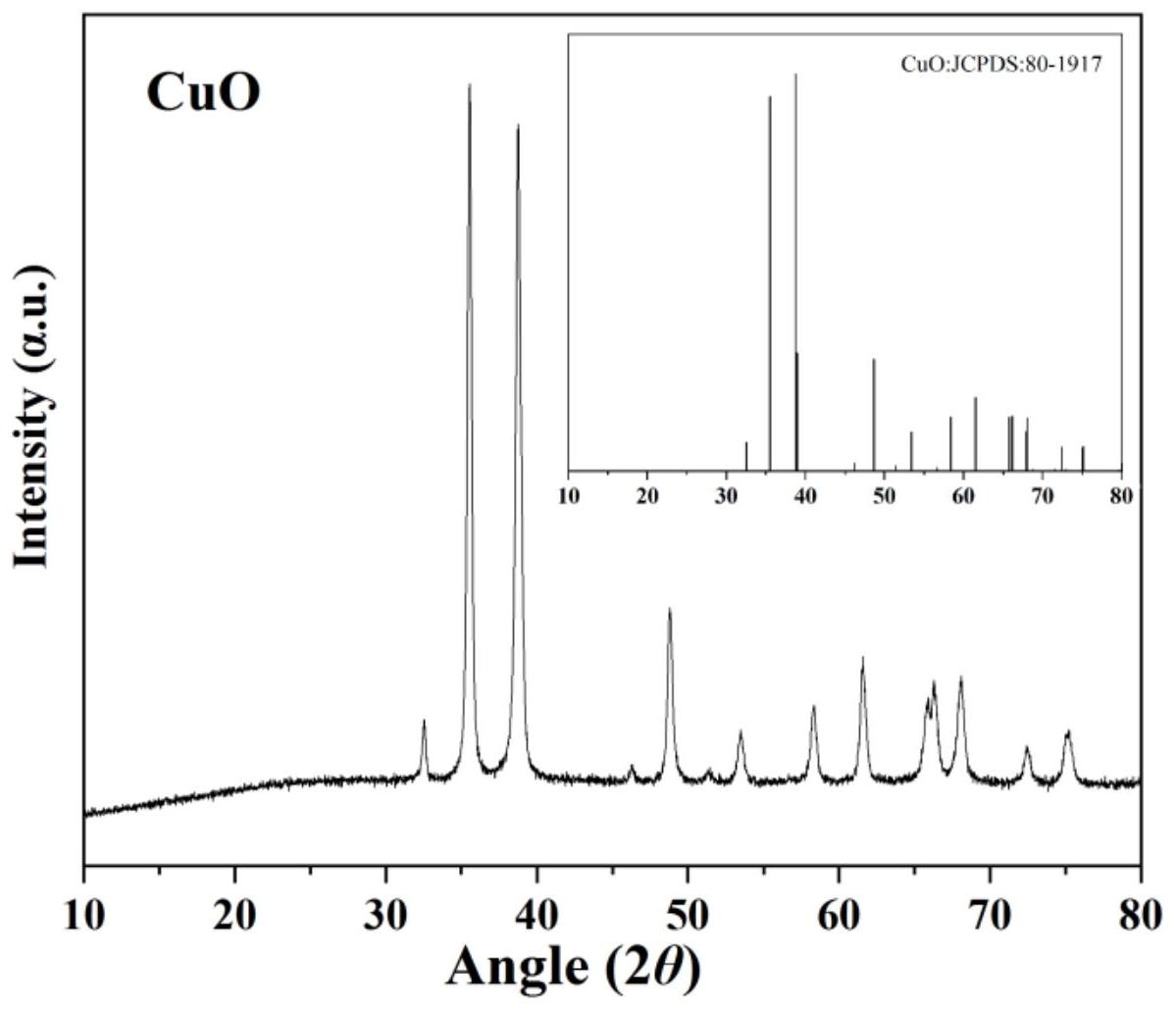

3.根据权利要求1或2所述的双Z型CuO/CuBi2O4/Bi2O3复合光催化剂，其特征在于，所述Cu(OH)2制备方法，包括如下步骤：将Cu(NO3)2·3H2O溶于去离子水中，搅拌使其溶解，然后逐滴滴加NaOH溶液，磁力搅拌后，静置，弃上清液，沉淀用蒸馏水洗涤至洗出液pH＝7～8，离心，得Cu(OH)2。

4.根据权利要求1或2所述的双Z型CuO/CuBi2O4/Bi2O3复合光催化剂，其特征在于，所述Bi(OH)3制备方法，包括如下步骤：将Bi(NO3)3·5H2O溶于乙二醇中，搅拌使其溶解，然后逐滴滴加NaOH溶液，磁力搅拌后，静置，弃上清液，沉淀用蒸馏水洗涤至洗出液pH＝7～8，离心，得Bi(OH)3。

5.权利要求1或2所述的双Z型CuO/CuBi2O4/Bi2O3复合光催化剂在太阳光下降解抗生素中的应用。

6.根据权利要求5所述的应用，其特征在于，方法如下：于含有抗生素的溶液中，加入双Z型CuO/CuBi2O4/Bi2O3复合光催化剂，在太阳光下照射3～4h。

7.根据权利要求6所述的应用，其特征在于，双Z型CuO/CuBi2O4/Bi2O3复合光催化剂的加入量为0.5～2.0g/L。

8.根据权利要求5‑7任意一项所述的应用，其特征在于，所述抗生素为喹诺酮类抗生素。

9.根据权利要求8所述的应用，其特征在于，所述喹诺酮类抗生素为诺氟沙星。
