1.一种含硫缺陷的锌镉硫/镍钴氢氧化物复合可见光催化剂及其应用，其特征在于，含硫空位的Zn0.5Cd0.5S(Vs‑ZCS)与Ni0.6Co0.4(OH)2形成的异质结，Vs‑ZCS与Ni0.6Co0.4(OH)2的质量比为100:5～7，其制备步骤为：

(1)将Vs‑ZCS粉末超声分散到去离子水中，再按，Ni(NO3)2·6H2O与Co(NO3)2·6H2O的摩尔比为3:2，Ni(NO3)2·6H2O+Co(NO3)2·6H2O与NH4F以及尿素的摩尔比为1:3:7.4，依次将Ni(NO3)2·6H2O、Co(NO3)2·6H2O、NH4F和尿素加入到上述分散液中；

(2)将步骤(1)所得分散液转移至反应釜中，在70～90℃下水热反应6～8h；

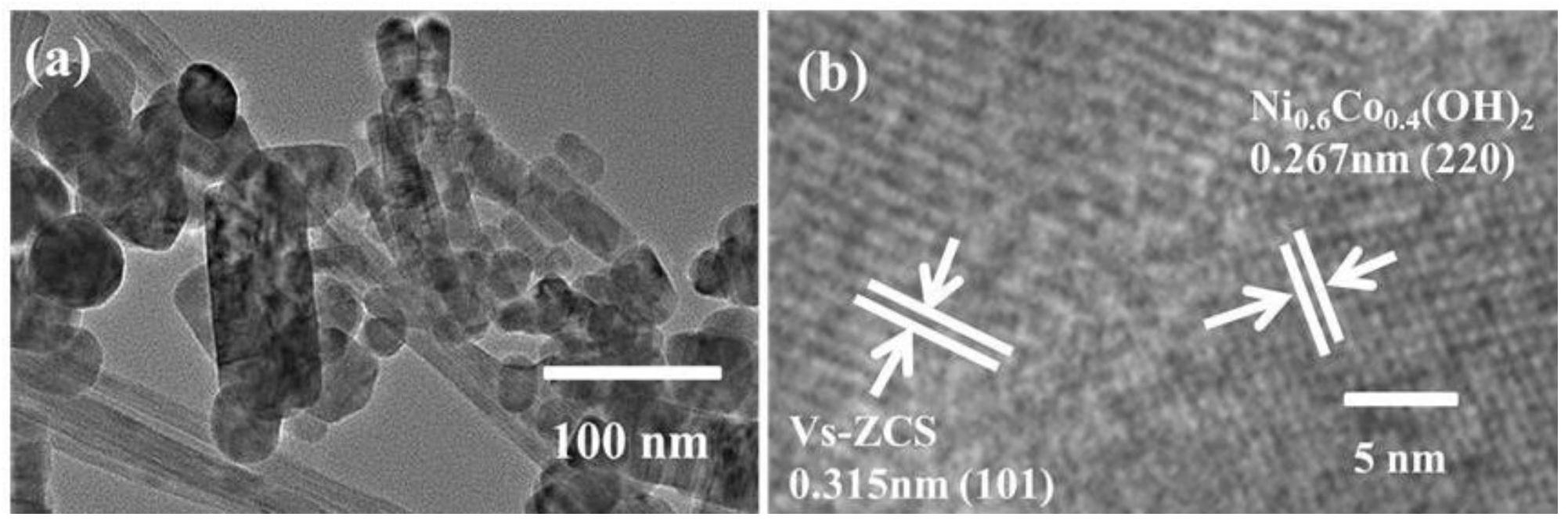

(3)待反应釜自然冷却至室温，离心分离出产物，并先后用去离子水和无水乙醇洗涤、真空干燥，即得到Vs‑ZCS/Ni0.6Co0.4(OH)2复合可见光催化剂。

2.根据权利要求1中所述的一种含硫缺陷的锌镉硫/镍钴氢氧化物复合可见光催化剂及其应用，其特征在于，在硫缺陷及S型电荷转移机制的协同作用下，所述的Vs‑ZCS/Ni0.6Co0.4(OH)2复合可见光催化剂表现出优异的光催化产氢性能，可见光催化产氢速率高‑1 ‑1

达58.9～64.6mmol·h ·g ，经过五个循环连续使用后，其光催化产氢速率降低率小于

7％。
