专利号: 2021111347275
申请人: 湖南佳益生物饲料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

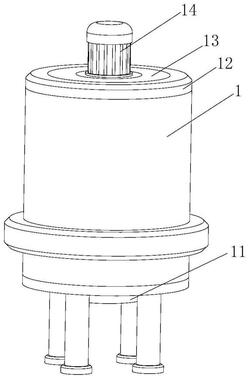

1.一种饲料加工用破碎机,包括破碎筒(1),其特征在于:所述破碎筒(1)底部固定连接有多个支撑腿,所述破碎筒(1)底部固定连接有排料口(11),所述排料口(11)位于支撑腿之间,所述破碎筒(1)上端固定连接有连接盘(12),所述连接盘(12)上开设有环槽,且环槽内部卡设有环形盖(13),所述连接盘(12)表面上固定安装有驱动电机(14),所述驱动电机(14)底部固定连接有驱动轴(4),所述驱动轴(4)上固定安装有多个辅助破碎机构(2)与辅助筛分机构(3),所述辅助筛分机构(3)位于辅助破碎机构(2)正下方,所述破碎筒(1)内壁底部开设有导流槽;

所述辅助破碎机构(2)包括连接环(21),所述连接环(21)固定在驱动轴(4)表面上,所述连接环(21)表面上固定连接有多个直杆,且直杆一端固定连接有固定板(22),所述固定板(22)具有弹性,所述固定板(22)内部开设有多个圆柱槽,且圆柱槽内壁外侧固定连接有一对弹性凹板(23),所述弹性凹板(23)为橡胶材质具有弹性,所述固定板(22)靠近破碎筒(1)内壁的一端固定连接有一对压缩轴,且压缩轴一端固定连接有异形板(24),所述异形板(24)呈截面弧形且具有弹性,所述异形板(24)外侧与弹性环表面相抵,且弹性环固定连接在破碎筒(1)内壁上;

所述辅助筛分机构(3)包括固定环(31),所述破碎筒(1)内壁上开设有环形槽(15),所述固定环(31)固定连接在环形槽(15)内壁间,所述固定环(31)侧壁上开设有多个弧形槽(32),所述弧形槽(32)内部滑动设有活动块(33),所述活动块(33)两端固定连接有连接弹簧,且连接弹簧一端固定连接在弧形槽(32)内壁上,所述活动块(33)表面上固定连接有弹性轴(34),所述弹性轴(34)间固定连接有多个弧形弹簧(35),所述弧形弹簧(35)表面上固定连接有破碎刺,且破碎刺为金属材质;

所述活动块(33)内部开设有滑槽,所述活动块(33)外侧设有椭圆形环(36),所述椭圆形环(36)内部设有弹性球(361),所述弹性球(361)两端固定连接有固定弹簧,且固定弹簧一端固定连接在椭圆形环(36)内壁上,所述椭圆形环(36)表面上固定连接有多个弹性凸块,所述环形槽(15)内壁上固定连接有多个挤压条,且挤压条与弹性凸块相抵,所述椭圆形环(36)一端固定连接有连接轴(362),所述连接轴(362)活动插设在滑槽内部,所述连接轴(362)一端高度连接有拉杆(39),所述拉杆(39)表面上固定连接有多个摩擦片,且摩擦片侧壁与滑槽内壁相抵,所述拉杆(39)一端固定连接有球形板(38),所述球形板(38)具有弹性,所述球形板(38)固定连接在滑槽内壁上,所述球形板(38)表面与弹性轴(34)固定连接,所述活动块(33)内壁上固定连接有橡胶条(37),所述橡胶条(37)位于球形板(38)正上方。

2.根据权利要求1所述的一种饲料加工用破碎机,其特征在于:所述驱动轴(4)间活动设有多个伸缩轴(48),所述伸缩轴(48)一端活动插设在驱动轴(4)内部,所述伸缩轴(48)表面上套设有复位弹簧。

3.根据权利要求1所述的一种饲料加工用破碎机,其特征在于:所述驱动轴(4)底部固定连接有上环形板(41)与下环形板(47),所述上环形板(41)与下环形板(47)间设有连接板(42),所述连接板(42)两端固定连接在固定环(31)内壁上,所述驱动轴(4)转动设置在连接板(42)上,所述上环形板(41)底部固定连接有多个挤压弹簧,且挤压弹簧一端固定连接在连接板(42)表面上,所述下环形板(47)表面上固定连接有缓冲环,且缓冲环表面与连接板(42)底部相抵。

4.根据权利要求3所述的一种饲料加工用破碎机,其特征在于:所述下环形板(47)底部固定连接有凸块,且凸块表面上固定连接有多个挤压轴(43),所述挤压轴(43)一端与橡胶条(37)表面相抵,且凸块底部设有驱动球(45),所述驱动球(45)呈椭圆状,所述驱动球(45)内部设有空腔,所述驱动球(45)外侧设有多个挤压斜板(44),所述挤压斜板(44)表面与弹性轴(34)固定连接,所述挤压斜板(44)具有弹性且与驱动球(45)表面相抵。
