专利号: 2021111396055
申请人: 南京云科芝生健康科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

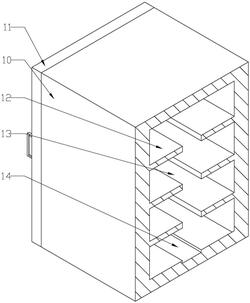

1.一种接种现场用的新冠疫苗冷藏箱,包括箱体(10),其特征在于,所述箱体(10)前侧设有入料开口,所述箱体(10)前端转动设有有箱门(11),所述箱体(10)内设有冷藏腔(13),所述箱体(10)内位于所述冷藏腔(13)后侧设有出料腔(19),所述冷藏腔(13)和所述出料腔(19)内设有疫苗定位装置,疫苗定位装置用于将规格的疫苗盒限制在固定位置,并使移动装置按照预设坐标能移动到每一瓶疫苗位置,所述箱体(10)位于所述出料腔(19)后侧下方位置设有疫苗送出装置,疫苗送出装置用于将冷藏疫苗按需每次单瓶送出。

2.根据权利要求1所述的一种接种现场用的新冠疫苗冷藏箱,其特征在于:疫苗定位装置包括固定在所述箱体(10)内两侧壁上的四组置物板(12),所述置物板(12)上固定设有四个限位块(15),所述箱体(10)位于最下端两个所述置物板(12)之间设有瓶盖收集槽(14),所述箱体(10)在所述出料腔(19)两侧固定设有两组垂直导轨(17),每组所述垂直导轨(17)上滑动设有水平横梁(18),所述水平横梁(18)上滑动设有夹爪移动梁(16),所述夹爪移动梁(16)、所述垂直导轨(17)和所述水平横梁(18)运用现有技术在运行程序中预设坐标值后按照坐标值规律移动,所述夹爪移动梁(16)内设有滑动腔(43),所述滑动腔(43)内设有滑动转动装置,滑动转动装置用于使夹具部分结构平移其余部分结构在平移的同时转动。

3.根据权利要求2所述的一种接种现场用的新冠疫苗冷藏箱,其特征在于:滑动转动装置包括固定在所述夹爪移动梁(16)上位于所述滑动腔(43)两侧的两个滑轨(42),所述夹爪移动梁(16)位于其中一个所述滑轨(42)下端固定设有齿条(41),两个所述滑轨(42)之间滑动设有滑块(20),所述滑块(20)内固定设有电磁控制器(21),所述滑块(20)内在位于所述电磁控制器(21)后侧位置固定设有第一电机(23),所述第一电机(23)转动设有第二齿轮(32),所述第一齿轮(24)与所述齿条(41)啮合,所述第二齿轮(32)只和所述第一齿轮(24)存在啮合,所述滑块(20)下端固定设有第一轴承(25),所述第一轴承(25)外侧上端转动设有第一齿轮(24),所述第一轴承(25)外侧下端转动设有转盘(26),所述第一齿轮(24)和所述转盘(26)固定连接,所述转盘(26)和所述伸缩杆(22)下端设有拔盖振荡装置,拔盖振荡装置用于拔出疫苗瓶的盖子和振荡疫苗瓶的药物。

4.根据权利要求3所述的一种接种现场用的新冠疫苗冷藏箱,其特征在于:拔盖振荡装置包括固定在所述伸缩杆(22)下端的松夹控制块(28),所述松夹控制块(28)上端凸台下侧固定设有第二轴承(34),所述第二轴承(34)外侧转动设有转动连接块(35),所述松夹控制块(28)下端两侧转动设有两个小夹臂(36),两个所述小夹臂(36)下端转动设有第二夹块(40),两个所述小夹臂(36)间连接有夹臂连杆组(38),所述夹臂连杆组(38)和所述小夹臂(36)铰接,所述夹臂连杆组(38)中部转动设有瓶盖顶板(39),所述瓶盖顶板(39)和所述松夹控制块(28)间连接有第二弹簧(37)。

5.根据权利要求4所述的一种接种现场用的新冠疫苗冷藏箱,其特征在于:所述转盘(26)下端两侧转动设有两个大夹臂(29),两个所述大夹臂(29)下端转动设有第一夹块(31),所述大夹臂(29)下侧转动设有第一连杆(30),所述第一连杆(30)与所述转动连接块(35)铰接,所述大夹臂(29)上部滑动设有弹簧限位杆(33),所述弹簧限位杆(33)下端与所述转动连接块(35)铰接,所述弹簧限位杆(33)上端设有挡板结构,所述弹簧限位杆(33)上端挡板与所述大夹臂(29)间连接有第一弹簧(27)。

6.根据权利要求5所述的一种接种现场用的新冠疫苗冷藏箱,其特征在于:疫苗送出装置包括转动设有在所述箱体(10)位于所述出料腔(19)后侧下端位置的传动轴(49),所述传动轴(49)上端固定设有出料轮(48),所述传动轴(49)下端固定设有第二带轮(51),所述箱体(10)在所述第二带轮(51)前侧位置转动设有第一带轮(50),所述箱体(10)在所述第一带轮(50)下侧位置转动设有被动六边形盘(52),所述箱体(10)在所述被动六边形盘(52)前端下侧固定设有第二电机(47),所述第二电机(47)上转动设有主动凸轮(53),所述箱体(10)在所述主动凸轮(53)前侧转动设有第二连杆(46),所述第二连杆(46)和所述箱体(10)之间连接有第三弹簧(54),所述第二连杆(46)上端转动设有推杆(44),所述箱体(10)在所述推杆(44)下侧位置固定设有推杆限位块(45),所述推杆(44)与所述推杆限位块(45)滑动连接。
