1.一种柿饼状铁酸铈/二氧化铈复合吸附剂的制备方法，其特征在于，包括以下步骤：步骤1、将铈盐溶解在水中，配制成铈盐溶液；

步骤2、在搅拌的条件下，加入乙二胺四乙酸再加入盐酸；

步骤3、加入亚铁氰化钾溶液，生成绿色沉淀；沉淀经过离心分离去离子水洗涤三次，无水乙醇洗涤三次，烘干得到绿色的前驱体；

步骤4、将步骤3制备得到的绿色前驱体置于坩埚中，用控温马弗炉进行高温煅烧，自然冷却后得到柿饼状铁酸铈/二氧化铈复合吸附剂。

2.根据权利要求1所述的柿饼状铁酸铈/二氧化铈复合吸附剂的制备方法，其特征在于，所述的步骤1中的铈盐溶液浓度为0.5mol/L、0.6 mol/L或1mol/L。

3.根据权利要求1所述的柿饼状铁酸铈/二氧化铈复合吸附剂的制备方法，其特征在于，所述的步骤1中的铈盐溶液为硫酸铈水溶液、乙酸铈水溶液、硝酸铈铵水溶液、硝酸铈水溶液或氯化铈水溶液中的一种或多种。

4.根据权利要求1所述的柿饼状铁酸铈/二氧化铈复合吸附剂的制备方法，其特征在于步骤2中的搅拌条件中的温度为15‑30℃，转速为160‑210 r/min。

5.根据权利要求1所述的制备方法，其特征在于，铈盐和乙二胺四乙酸的摩尔比为1:

0.5‑1:3； 铈盐溶液和盐酸的体积比为10:1‑300:1。

6.根据权利要求1所述的柿饼状铁酸铈/二氧化铈复合吸附剂的制备方法，其特征在于，亚铁氰化钾溶液的浓度为0.5 mol/L，铈盐和亚铁氰化钾的摩尔比为1:2‑3:1。

7.根据权利要求1所述的柿饼状铁酸铈/二氧化铈复合吸附剂的制备方法，其特征在于，所述的步骤1‑3中的反应温度为10‑30℃，烘干温度为30‑80℃。

8.根据权利要求1所述的柿饼状铁酸铈/二氧化铈复合吸附剂的制备方法，其特征在于，所述的步骤4中的煅烧温度为300‑700℃，煅烧时间为0.5‑4小时，升温速率为1‑5℃/min。

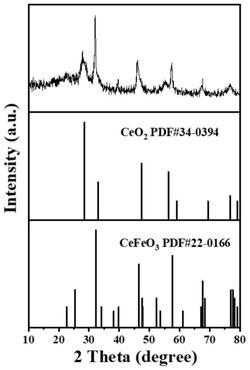

9.一种柿饼状铁酸铈/二氧化铈复合吸附剂，其特征在于，其包括采用权利要求1至8任意一项权利要求所述的制备方法进行制备。
