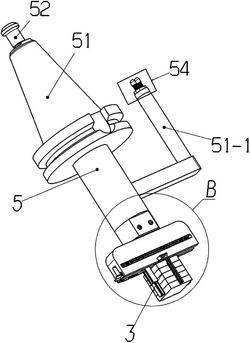

1.一种带刀库镗铣类数控机床用简易连续自动供料装置，其特征在于：由刀柄(51)、拉钉(52)、夹持总成(53)、滑动导电装置组成。2.如权利要求1所述的一种带刀库镗铣类数控机床用简易连续自动供料装置，其特征在于，所述的刀柄(51)的上部通过螺纹连接有拉钉(52)，拉钉(52)和刀柄(51)共同拉紧在镗铣类数控机床主轴锥孔内，在刀柄(51)的下部延长杆的头部设有方形的榫块，在方形榫块的内部设有方形的凹槽，在方形的凹槽的内部设有圆柱状的凸起，圆柱状的凸起设有2～4个容纳导电线的导丝孔，所述的刀柄(51)通过拉钉(52)正好安装于机床主轴的锥孔内，并且在刀柄(51)的下部通过中间连接杆连接有导电装置支架(51‑1)。在导电装置支架(51‑1)顶部的孔内过盈或者是通过螺纹连接套筒(54‑3)，套筒(54‑3)下部为孔洞结构，上部根据实际需要设有1～4个一字排列的孔，每个孔内安装有套有弹簧(54‑2)的导电触头(54‑1)，并通过螺钉(54‑4)紧固在套筒(54‑3)上部的台阶孔内，当主轴机械手安装到主轴的锥孔中时每个导电触头(54‑1)通过弹簧(54‑2)的作用压紧在对应的导电滑轨(2‑1)上。3.如权利要求1所述的一种带刀库镗铣类数控机床用简易连续自动供料装置，其特征在于，所述的夹持总成(53)由夹持底座(53‑2)、工件夹持装置、工件扶正装置及装料辅助装置组成，所述的夹持底座(53‑2)的上部设有方形的连接槽(53‑2‑3)与刀柄(51)下部的方形榫块相配，连接槽(53‑2‑3)内部设有导线(53‑2‑4)与刀柄(51)圆柱状的凸起内的导丝孔内的导电线相连接，并且与刀柄(51)圆柱状的凸起内的导丝孔内的导电线的数量相等，导电线最终用于机床数控装置与推拉式电磁铁(53‑7)连接，连接槽(53‑2‑3)内的圆环形结构正好与刀柄(51)的方形榫块内的圆柱状凸起相配。4.如权利要求3所述的一种带刀库镗铣类数控机床用简易连续自动供料装置，其特征在于，所述的工件夹持装置由十字滑块(53‑5)、平头可伸缩夹持头(53‑6)、V型头可伸缩夹持头(53‑36)或圆弧面可伸缩夹持头(53‑37)、可伸缩夹持头锁紧螺钉(53‑20)、十字滑块紧固螺钉(53‑9)、推拉式电磁铁(53‑7)、压板(53‑4)、推拉式电磁铁紧固螺钉(53‑3)组成，所述的夹持底座(53‑2)的矩形的本体的中部设有容纳十字滑块(53‑5)的十字滑槽(53‑2‑1)，矩形本体的侧面设有安装压板(53‑4)的与十字滑槽(53‑2‑1)相通的截面为阶梯状的压板滑槽(53‑2‑2)，所述的推拉式电磁铁(53‑7)安装在夹持底座(53‑2)的十字滑槽(53‑2‑1)最大槽中并可以在其中滑动，其上表面的设有两个方形凸起的宽度与压板滑槽(53‑2‑2)的窄槽相等并且在其中滑动，方形凸块的高度小于压板滑槽(53‑2‑2)的窄槽的高度0.03～0.08毫米，方形凸块的中部设有螺纹孔，并且可以通过压板(53‑4)和推拉式电磁铁紧固螺钉(53‑3)紧固在压板滑槽(53‑2‑2)的任意位置，所述的十字滑块(53‑5)的截面形状与十字滑槽(53‑2‑1)相一致，并且可以在其中滑动，在十字滑块(53‑5)的一端设有沉孔，通过十字滑块紧固螺钉(53‑9)紧固在推拉杆(53‑8)的较细直径处，十字滑块(53‑5)的内部设有截面为十字形的凹槽，其内部滑动的装有平头可伸缩夹持头(53‑6)，平头可伸缩夹持头(53‑6)可以根据工件安放的需要。伸出合适的长度，并通过可伸缩夹持头锁紧螺钉(53‑20)进行锁紧，为夹持多个工件的十字滑块内侧面(53‑5‑2)与平头可伸缩夹持头内侧面(53‑6‑2)为同一高度的平面，并且平头可伸缩夹持头(53‑6)的头部的平头可伸缩夹持头凸起部位(53‑6‑1)的平面高于平头可伸缩夹持头内侧面(53‑6‑2)0.1～0.2毫米。5.如权利要求4所述的一种带刀库镗铣类数控机床用简易连续自动供料装置，其特征在于根据实际工件的形状，十字滑块内侧面(53‑5‑2)也可以是V形或者是圆弧形，并且十字

滑块(53‑5)的内部凹槽也可以安装V型头可伸缩夹持头(53‑36)或圆弧面可伸缩夹持头(53‑37)，安装后V型头可伸缩夹持头(53‑36)或圆弧面可伸缩夹持头(53‑37)的后部与十字滑块内侧面(53‑5‑2)内侧面平齐，并呈V形或圆弧形结构，并且V型头可伸缩夹持头(53‑36)的头部的V型头可伸缩夹持头凸起部位(53‑36‑1)高于其后部0.1～0.2毫米，圆弧面可伸缩夹持头(53‑37)的头部的圆弧面可伸缩夹持头凸起部位(53‑37‑1)高于其后部0.1～0.2毫米，用于夹持工件时，保证最下边的工件受夹持力，其余工件均起到扶正作用，所述的平头可伸缩夹持头(53‑6)、V型头可伸缩夹持头(53‑36)或圆弧面可伸缩夹持头(53‑37)根据工件的夹持需要可以成对也可以不成对的使用。6.如权利要求4所述的一种带刀库镗铣类数控机床用简易连续自动供料装置，其特征在于，所述的十字滑块(53‑5)的内侧面可以是V形面与V型头可伸缩夹持头(53‑36)后部的V形面齐平，所述的V型头可伸缩夹持头(53‑36)的下端部的V型头可伸缩夹持头凸起部位(53‑36‑1)高0.1‑0.2毫米，所述的十字滑块(53‑5)的内侧面可以是圆弧面与圆弧面可伸缩夹持头(53‑37)后部的圆弧面齐平，所述的圆弧面可伸缩夹持头(53‑37)的下端部的圆弧面可伸缩夹持头凸起部位(53‑37‑1)高0.1‑0.2毫米。7.如权利要求3所述的一种带刀库镗铣类数控机床用简易连续自动供料装置，其特征在于，所述的工件扶正装置由扶正燕尾块(53‑21)、扶正燕尾块紧固螺钉(53‑31)、端盖(53‑32)、调整螺杆(53‑33)、端盖压紧螺钉(53‑34)、扶正竖杆(53‑22)、网纹衬块(53‑28)、衬块紧固螺钉(53‑35)组成，所述的扶正燕尾块(53‑21)安装于夹持底座(53‑2)的中部的燕尾槽(53‑2‑5)中，通过扶正燕尾块紧固螺钉(53‑31)紧固，扶正竖杆(53‑22)的燕尾块部位安装于扶正燕尾块(53‑21)两侧的燕尾槽中，扶正燕尾块(53‑21)燕尾槽端部凸起的调整螺杆安装座(53‑21‑1)位于扶正竖杆(53‑22)的凹槽中，并在其中配合的滑动，调整螺杆(53‑33)穿过调整螺杆安装座(53‑21‑1)中部的孔，并通过端盖(53‑32)及四个端盖压紧螺钉(53‑34)可以滑动的压紧在调整螺杆安装座(53‑21‑1)内的圆形的凹槽内，调整螺杆(53‑33)长杆的螺纹部与调整螺杆连接螺孔(53‑22‑1)相配，所述的网纹衬块(53‑28)通过衬块紧固螺钉(53‑35)可以调整的固定在扶正竖杆(53‑22)的长槽内，所述的工件扶正装置成对使用，用于对放置的多个工件靠齐。8.如权利要求3所述的一种带刀库镗铣类数控机床用简易连续自动供料装置，其特征在于，所述的装料辅助装置由装料拉钩A(53‑24)、装料拉钩B(53‑25)、装料拉钩把手(53‑26)、销轴(53‑30)及装料拉钩调整螺钉(53‑27)组成，所述的装料拉钩A(53‑24)的一端为开口的圆形凹槽结构，与十字滑块(53‑5)的装料拉钩卡钩部(53‑5‑1)在进行装工件的时候进行卡钩，另一端设计有扁长槽，与装料拉钩B(53‑25)的扁长槽通过装料拉钩调整螺钉(53‑27)可调整长度的紧固在一起，装料拉钩把手(53‑26)通过销轴(53‑30)铰接，并且在装工件时装料拉钩把手(53‑26)的两侧的短轴卡在夹持底座(53‑2)的半圆形凹槽(53‑2‑5)上。
