专利号: 2021111564101
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

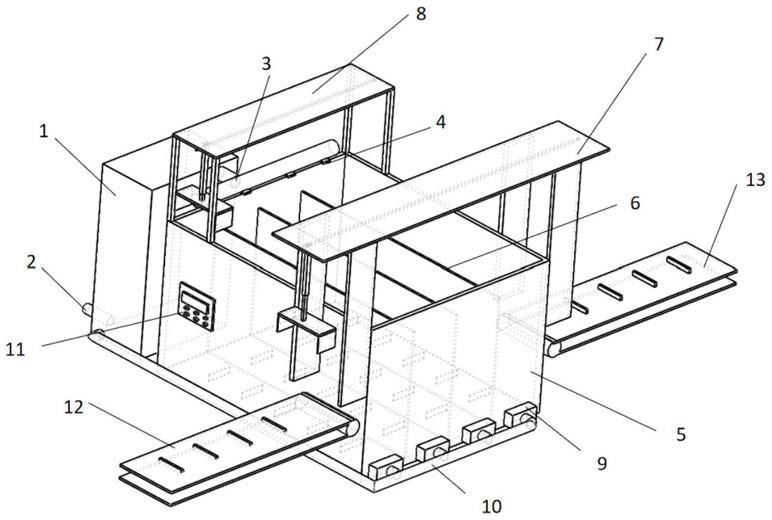

1.一种远洋渔获物分级预冷装置,其特征在于:所述分级预冷装置包括具有保温性能的预冷舱、流态冰制取设备、第一输送带、第二输送带和电控模块;所述流态冰制取设备通过流态冰输出管道与预冷舱相连;所述第一输送带和第二输送带对称设于预冷舱外壁两侧,用于将装框渔获物转运进出预冷舱;所述电控模块设置在舱体外壁上;

所述预冷舱的舱体内设有隔板,所述隔板将舱体分隔成多个预冷舱隔间;每个预冷舱隔间底部都设有传动装置,用于传动转运至预冷舱隔间中的装框渔获物;每个预冷舱隔间底部都设有循环泵,所述循环泵通过设置在舱体外壁四周的融化水循环管道与流态冰制取设备相连,用于循环融化后的冷海水来保证舱体内的含冰率;舱体上部两端分别设有第一流转组件和第二流转组件,分别用于配合第一输送带和第二输送带上的装框渔获物进出舱体及装框渔获物在预冷舱内的转运操作;所述流态冰制取设备设有海水进口和流态冰出口,所述流态冰出口处设有电磁阀;所述电控模块分别与流态冰制取设备、流态冰出口的电磁阀、第一流转组件、第二流转组件、循环泵、第一输送带、第二输送带、传动装置相连并控制其工作状态。

2.如权利要求1所述远洋渔获物分级预冷装置,其特征在于所述流态冰输出管道设于靠近流态冰制取设备的预冷舱舱体上端,并延伸至各预冷舱隔间上端,所述流态冰输出管道在各预冷舱隔间上端都设有流态冰出口,所述流态冰出口处均设有电磁阀。

3.如权利要求1所述远洋渔获物分级预冷装置,其特征在于所述第二流转组件设置在靠近流态冰制取设备端的舱体侧壁顶端;所述第一流转组件设置在远离流态冰制取设备端的舱体侧壁顶端,且第一流转组件与第一输送带和第二输送带配合用于传送进出舱体的装框渔获物。

4.如权利要求1所述远洋渔获物分级预冷装置,其特征在于所述循环泵进水口处设有用于流态冰过滤的滤网。

5.如权利要求1所述远洋渔获物分级预冷装置,其特征在于所述第一输送带、第二输送带和预冷舱隔间底部传动装置上设有鱼框间隔挡板。

6.如权利要求1所述远洋渔获物分级预冷装置,其特征在于所述预冷舱隔间不低于两个。

7.一种权利要求1所述远洋渔获物分级预冷装置在构建远洋捕捞渔获物保鲜系统中的应用,其特征在于所述远洋捕捞渔获物保鲜系统包括渔获物分级装置、权利要求1所述远洋渔获物分级预冷装置和冷冻舱;所述渔获物分级装置通过第一输送带与分级预冷装置相连,所述分级预冷装置通过第二输送带与冷冻舱相连,构建远洋捕捞渔获物保鲜系统。

8.如权利要求7所述的应用,其特征在于所述应用的方法为:

1)启动流态冰制取设备,通过抽取海水来制取含冰率为30%~40%,温度‑2.3℃~‑

2.5℃的流态冰,在电磁阀的控制下,将制取的流态冰通过流态冰输出管道通入预冷舱;

2)渔获物捕捞至甲板后,利用分级装置装框后的渔获物通过第一输送带传送至远离流态冰制取设备一端的第一流转组件下方;

3)第一流转组件将装框后的渔获物转运至第一预冷舱隔间进行预冷,后续装框渔获物进行堆叠,堆叠高度不超过舱体高度2/3;

4)当装框渔获物在第一预冷舱隔间堆叠预冷完成后,在第一预冷舱隔间底部传动装置带动下,向舱体另一侧的第二流转组件方向移动,每次移动一个框位继续堆叠,直至装框渔获物满载第一预冷舱隔间;通过第二流转组件转移至其他隔间继续预冷;

5)预冷结束后由远离流态冰制取设备一端的第一流转组件转运出预冷舱,通过第二输送带传送至冷冻舱保藏,冷冻舱温度保持在‑26℃以下。

9.如权利要求8所述的应用,其特征在于当捕捞渔获物较少时,采用两个预冷舱隔间对渔获物进行预冷,装框渔获物在第一预冷舱隔间预冷使鱼体表面温度降低至8‑12℃,采用先进先出原则,在靠近流态冰制取设备一侧的第二流转组件和隔间底部传动装置配合下,从第一预冷舱隔间转运至第二预冷舱隔间继续预冷使鱼体表面温度降低至5℃以下。

10.如权利要求8所述的应用,其特征在于当捕捞渔获物较多时,同时采用多个预冷舱隔间,每批渔获物采用2个隔间进行预冷,将渔获物先在一个隔间预冷至8‑12℃,然后转移到相邻隔间继续降温至5℃以下。
