专利号: 2021111565744
申请人: 安徽睿知信信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

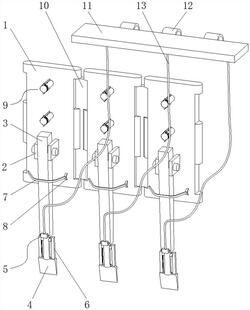

1.一种基于光伏去除附着在船只侧身的藤壶的去除机构,其特征在于:包括多个基座(1),所述多个基座(1)之间铰接有铰接板(10),所述基座(1)正面连接有铰接块(2),铰接块(2)铰接有电推杆(3),基座(1)背面与船接触,所述电推杆(3)下端连接有刮铲(4),刮铲(4)用于铲除附着在船只侧身的藤壶,所述电推杆(3)活动端设有控制模块(5),控制模块(5)连接有太阳能板(11);

所述刮铲(4)顶部设有T型块(41),T型块(41)由纵向部、横向部组成,T型块(41)纵向部一端与刮铲(4)连接,T型块(41)纵向部另一端伸入电推杆(3)活动端内并与横向部连接,T型块(41)横向部与电推杆(3)活动端滑动配合,电推杆(3)活动端两侧分别连接有内部中空的支架(6),T型块(41)横向部伸入支架(6)内并连接有配重铁块(42),配重铁块(42)在支架(6)内滑动,支架(6)内壁顶部连接有电磁铁一(61),所述控制模块(5)、电磁铁一(61)与太阳能板(11)电性连接;

所述基座(1)还设有多个贴附组件(9),贴附组件(9)用于将基座(1)吸附在船只侧身上,所述贴附组件(9)包括套筒(91)、连接棒(92)、顶盖(93)、螺纹(94)和硅胶吸盘(95),所述套筒(91)内开设有空腔(911),连接棒(92)位于内套筒(91)内,连接棒(92)朝向基座(1)背面一端表面设有螺纹(94),所述连接棒(92)通过螺纹(94)与套筒(91)螺纹连接,所述连接棒(92)朝向基座(1)背面一端与硅胶吸盘(95)连接,连接棒(92)远离硅胶吸盘(95)一端穿过套筒(91)连接有顶盖(93);

所述顶盖(93)表面开设有防滑纹(931),防滑纹(931)用于增加顶盖(93)表面的粗糙程度,所述顶盖(93)对称铰接有卡条(97),卡条(97)一侧设有凸起(971),所述套筒(91)杆身上对称开设有插槽(98),所述凸起(971)与插槽(98)一一对应,凸起(971)能够插入插槽(98)内,所述连接棒(92)杆身上设有弹簧(96);

所述控制模块(5)包括有单片机(51)、开关(53),所述单片机(51)与电推杆(3)活动端连接,单片机(51)两侧分别连接有开关(53),所述单片机(51)、开关(53)、电磁铁一(61)和太阳能板(11)电性连接,所述开关(53)用于控制电磁铁一(61)电回路闭合、断开;

所述单片机(51)顶部设有温度检测器(52),温度检测器(52)与太阳能板(11)之间连接有水管条(13),水管条(13)两端封闭,水管条(13)内注满有水;

所述基座(1)内开设有腔室(14),腔室(14)内固定安装有电池组(17),电池组(17)两侧分别设有连接片(15),连接片(15)固定安装有电磁铁二(16),电池组(17)与电磁铁二(16)电性连接;

所述基座(1)正面固定捆绑有绳索(7),基座(1)正面焊接有固定环(8),所述电推杆(3)位于绳索(7)和固定环(8)之间,绳索(7)绕过电推杆(3)与固定环(8)固定捆绑,使得电推杆(3)活动端的刮铲(4)紧靠船只侧身;

所述太阳能板(11)一侧设有多个挂钩(12),挂钩(12)用于将太阳能板(11)挂在船只栏杆上。
