专利号: 2021111643457
申请人: 盐城工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

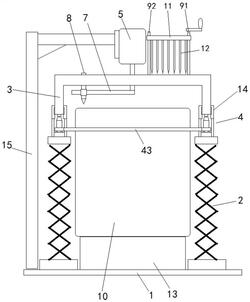

1.一种应用于捆扎秸秆垛的秸秆切割成屑装置,其特征在于:包括工作台(1),秸秆垛(10)立式置于工作台(1)上,秸秆垛(10)周围的工作台(1)上等分设有三个升降架(2),秸秆垛(10)上端部设有盖体(3),盖体(3)为开口朝下的圆槽结构,升降架(2)顶部与盖体(3)的圆槽边缘连接;

所述盖体(3)绕圆心开设有螺旋状的通孔(6),所述盖体(3)上表面中心设有步进电机(5),步进电机(5)的动力输出轴贯穿盖体(3)的中心,位于盖体(3)下部的输出轴上设有转动臂(7),转动臂(7)平行于秸秆垛(10)上端部,转动臂(7)上安装有螺旋向切刀(8),螺旋向切刀(8)可沿转动臂(7)移动,螺旋向切刀(8)的下部为与秸秆垛(10)上端部接触的刀头,上部限位于螺旋状的通孔(6)内移动。

2.根据权利要求1所述的一种应用于捆扎秸秆垛的秸秆切割成屑装置,其特征在于:所述升降架(2)顶部安装有用于承托盖体(3)的高度微调架(4),高度微调架(4)与盖体(3)的圆槽边缘接触;所述盖体(3)上部还设有升降机构(9),升降机构(9)上安装有升降刀架(11),所述升降刀架(11)下部设有一排升降切刀(12),一排升降切刀(12)可依次贯穿连续的螺旋状的通孔(6),升降刀架(11)下降后升降切刀(12)可接触秸秆垛(10)上端;升降刀架(11)可锁死在升降机构(9)上;所述工作台(1)上设有由电机带动转动的转盘(13),秸秆垛(10)位于转盘(13)上,转盘(13)上具有用于固定秸秆垛(10)的夹具。

3.根据权利要求2所述的一种应用于捆扎秸秆垛的秸秆切割成屑装置,其特征在于:所述升降机构(9)包括立式安装在盖体(3)上部的螺杆(91)和导杆(92),导杆(92)位于靠盖体(3)中心位置,螺杆(91)位于靠盖体(3)边缘位置,升降刀架(11)的两端分别开设有螺纹孔和通孔,螺纹孔与螺杆(91)配合,导杆(92)贯穿通孔,螺杆(91)于盖体(3)上限位转动,螺杆(91)顶部具有手持转动的把手。

4.根据权利要求1所述的一种应用于捆扎秸秆垛的秸秆切割成屑装置,其特征在于:所述高度微调架(4)包括一对平行设置的限位板(41),限位板(41)为弧形板,一对限位板(41)底部之间设有底座(42),底座(42)与升降架(2)连接,底座(42)上设有高度调节环(43),高度调节环(43)围绕于秸秆垛(10),依次穿过三个高度微调架(4),高度调节环(43)上设有高度调节凸起(44),高度调节凸起(44)的最高点开设有凹槽(45);盖体(3)的圆槽边缘上设有三个滚轮(46),滚轮(46)可限位于凹槽(45)内,三个滚轮(46)周向均分于盖体(3)的圆槽边缘上,一个凹槽(45)对应一个滚轮(46);高度调节凸起(44)的高度大于螺旋向切刀(8)插入秸秆垛(10)的深度。

5.根据权利要求4所述的一种应用于捆扎秸秆垛的秸秆切割成屑装置,其特征在于:所述凹槽(45)两侧高度调节凸起(44)的斜坡为凹面朝向的弧形。

6.根据权利要求4所述的一种应用于捆扎秸秆垛的秸秆切割成屑装置,其特征在于:所述底座(42)的上表面设有滚球。

7.根据权利要求4所述的一种应用于捆扎秸秆垛的秸秆切割成屑装置,其特征在于:所述限位板(41)上设有用于限制盖体(3)转动的托架(14),托架(14)内侧具有竖向键槽,托架(14)内侧的盖体(3)的圆槽上具有限位于竖向滑槽内上下活动竖向键条。

8.根据权利要求1所述的一种应用于捆扎秸秆垛的秸秆切割成屑装置,其特征在于:所述盖体(3)上螺旋状的通孔(6)的内圈端与外圈端处各设有用于检测螺旋向切刀(8)的一个感应器,感应器发送信号至步进电机(5);所述升降架(2)为由液压控制升降的剪刀式升降机构,剪刀式升降机构为电驱动,三个升降架(2)同步升降。

9.根据权利要求1所述的一种应用于捆扎秸秆垛的秸秆切割成屑装置,其特征在于:所述工作台(1)上设有龙门架(15),龙门架(15)上设有竖向的升降轨道,所述步进电机(5)侧部具有沿升降轨道升降活动的滑块。

10.根据权利要求1‑9中任一项所述的一种应用于捆扎秸秆垛的秸秆切割成屑装置的切割方法,其特征在于,包括以下步骤:

步骤一:将秸秆垛(10)放置于转盘(13)上并通过夹具固定;

步骤二:同步调节三个升降架(2)的高度,使盖体(3)下降,直至螺旋向切刀(8)插入秸秆垛(10)的上端面;

步骤三:开启步进电机(5),带动转动臂(7)转动,驱动螺旋向切刀(8)沿盖体(3)上螺旋状的通孔(6)移动,当螺旋向切刀(8)移动至螺旋状的通孔(6)的内圈端或外圈端时反转,螺旋向切刀(8)在秸秆垛(10)的上端面上做螺旋向切割;

步骤四:螺旋向切割完毕后,关闭步进电机(5),手动转动高度调节环(43),使高度调节环(43)上的高度调节凸起(44)向盖体(3)圆槽边缘上对应的滚轮(46)推动,在竖向键槽和竖向键条的限制下,滚轮(46)逐渐沿高度调节凸起(44)滚动并实现上升,直至掉落至凹槽(45),过程中盖体(3)上升,螺旋向切刀(8)脱离秸秆垛(10)的上端面;

步骤五:转动螺杆(91)顶部的把手,带动升降刀架(11)下降,直至升降切刀(12)依次贯穿连续的螺旋状的通孔(6),并插入秸秆垛(10)的上端面;

步骤六:启动工作台(1)上的电机带动转盘(13)转动,转盘(13)上的秸秆垛(10)随之转动,升降切刀(12)对秸秆垛(10)的上端面上做环形向切割,过程中手持高度调节环(43),避免滚轮(46)脱离凹槽(45);

步骤七:关闭工作台(1)上的电机,反向转动螺杆(91)顶部的把手,带动升降刀架(11)上升并脱离秸秆垛(10)以及拔出撤出通孔(6),再次转动高度调节环(43),使滚轮(46)脱离凹槽(45),并由重力影响滚轮(46)逐渐沿高度调节凸起(44)滚动并下降,过程中盖体(3)上下降升,操控升降架(2)的系统,使三个升降架(2)同步下降,同时盖体(3)下降,直至螺旋向切刀(8)再次插入秸秆垛(10)的上端面,反复上述过程,将秸秆垛(10)粉碎切断。
