专利号: 2021111700534
申请人: 福建省建融工程建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

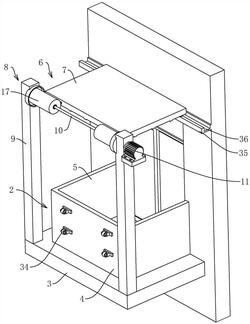

1.一种房屋建筑阳台结构,其特征在于:包括设置于墙体外侧的阳台本体(2)以及设置于阳台本体(2)上方的顶棚(6),所述顶棚(6)包括水平设置于阳台本体(2)上方的采光板(7)以及用于支撑采光板(7)的骨架(8);

所述骨架(8)包括固定于阳台本体(2)远离墙体一侧的两个立柱(9),两个所述立柱(9)之间水平转动连接有联动杆(10);所述立柱(9)上还设有用于控制联动杆(10)转动的驱动件;

所述联动杆(10)的两端均固定套装有卷线轮(12),所述卷线轮(12)包括轮体(14)以及设置于轮体(14)轴线方向两端的挡环(15),所述轮体(14)上缠绕有牵拉绳(13),所述联动杆(10)位于卷线轮(12)的两端均转动连接有限位环(16),两个所述限位环(16)之间固定有与联动杆(10)同轴的套筒(17),所述卷线轮(12)位于套筒(17)与两个限位环(16)之间;

所述套筒(17)的外周侧垂直固定有连接柱(18),所述采光板(7)的一侧开设有供连接柱(18)插接的连接槽(19),所述连接柱(18)沿其轴线方向贯穿开设有与套筒(17)内壁连通以供牵拉绳(13)伸出的通孔(38),所述牵拉绳(13)伸出通孔(38)的一端与连接槽(19)的槽底固定连接;

两个所述挡环(15)的外周侧均开设有若干周向等间距分布的插接槽(22),所述套筒(17)的外周侧滑动连接有两个插接柱(23),两个所述插接柱(23)均与连接柱(18)的轴线平行,两个所述插接柱(23)靠近联动杆(10)的一端均滑动连接有沿插接柱(23)轴线方向滑移的插接块(24),两个所述插接柱(23)上的插接块(24)分别与两个挡环(15)上的插接槽(22)插接;所述插接块(24)靠近插接槽(22)的一端倾斜开设有用于插接槽(22)的槽壁相抵以供挡环(15)滑开插接块(24)的导向面(29),两个所述插接柱(23)上的插接块(24)的导向面(29)倾斜方向相反;所述插接柱(23)内设置有始终驱使插接块(24)伸出插接柱(23)外与插接槽(22)形成插接的第一弹性件;

所述插接柱(23)与套筒(17)之间设置有始终驱使插接柱(23)朝向远离挡环(15)方向移动,以使插接块(24)与插接槽(22)分离的第二弹性件;两个所述立柱(9)相靠近的一侧均固定设置有与联动杆(10)同轴的抵接环(31),所述套筒(17)上靠近立柱(9)一侧的插接柱(23)一端与抵接环(31)的内壁相抵以使插接块(24)与插接槽(22)插接;所述抵接环(31)的底部开设有供插接柱(23)伸出的缺口(32);当所述采光板(7)绕联动杆(10)翻转至竖直向下的状态时,插接柱(23)位于缺口(32)处并在驱动件的作用下伸出缺口(32)且插接块(24)与插接槽(22)分离;所述套筒(17)上靠近立柱(9)的一侧的插接柱(23)远离插接块(24)的一端倾斜开设有供抵接环(31)滑开插接柱(23)的挤压面(33);

所述套筒(17)上远离立柱(9)一侧的插接柱(23)正对采光板(7)靠近联动杆(10)的一侧。

2.根据权利要求1所述的一种房屋建筑阳台结构,其特征在于:所述插接柱(23)靠近挡环(15)的一端开设有供插接块(24)滑动连接的滑槽(25),所述第一弹性件为安装于滑槽(25)中的第一弹簧(26),所述第一弹簧(26)的一端与滑槽(25)的槽底连接,另一端与插接块(24)连接。

3.根据权利要求1所述的一种房屋建筑阳台结构,其特征在于:所述第二弹性件包括套装在插接柱(23)外周侧的第二弹簧(27),所述插接柱(23)的外周侧设置有凸沿(30),所述第二弹簧(27)的一端与套筒(17)的外周侧相抵,另一端与凸沿(30)相抵。

4.根据权利要求1所述的一种房屋建筑阳台结构,其特征在于:所述骨架(8)还包括用于水平固定在墙体上的支撑板(35);当采光板(7)绕联动杆(10)翻转至水平状态时,采光板(7)远离联动杆(10)的一端抵接于支撑板(35)的下端面。

5.根据权利要求4所述的一种房屋建筑阳台结构,其特征在于:所述支撑板(35)的上端面开设有沿支撑板(35)长度方向贯穿的排水槽(36)。

6.根据权利要求1所述的一种房屋建筑阳台结构,其特征在于:所述驱动件包括安装于立柱(9)外侧的驱动电机(11),所述驱动电机(11)的输出轴与联动杆(10)同轴固定连接。

7.根据权利要求4所述的一种房屋建筑阳台结构,其特征在于:所述采光板(7)用于与支撑板(35)接触的抵接面上设置有橡胶垫(37)。

8.根据权利要求1所述的一种房屋建筑阳台结构,其特征在于:所述阳台本体(2)包括底板(3)、竖向设置于底板(3)远离墙体一侧的前挡板(4)以及设置于底板(3)两侧的侧挡板(5);所述前挡板(4)的外侧设置有若干导向轮(34);当所述采光板(7)翻转至竖直状态时,所述采光板(7)的一侧与导向轮(34)相抵。
