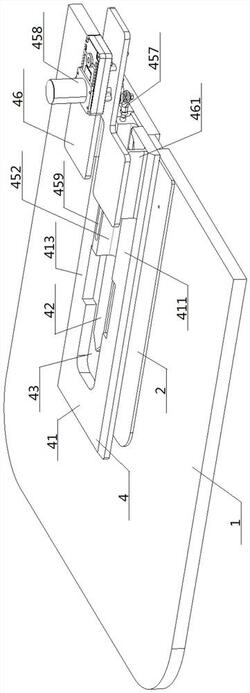

1.一种辅助缝纫压脚装置，其特征在于：所述辅助缝纫压脚装置包括总装板（1）、尺寸板（2）与压脚器（4），所述总装板（1）的中部开设有贯穿的总装切槽（11），所述尺寸板（2）的中部开设有贯穿的尺寸槽（20），所述压脚器（4）包括压脚底板（41）、箭袋内板（42）与箭袋内槽（43），所述压脚底板（41）的中部开设有贯穿的箭袋内槽（43），该箭袋内槽（43）的内部设置有同轴的箭袋内板（42），且箭袋内板（42）在箭袋内槽（43）内沿其轴向进行线型的往复运动；

所述压脚底板（41）、尺寸板（2）、总装板（1）由上至下依次层层叠加，所述箭袋内槽（43）、尺寸槽（20）、总装切槽（11）由上至下依次设置，且箭袋内槽（43）经尺寸槽（20）与总装切槽（11）相连通；

所述箭袋内槽（43）的内端向压脚底板（41）的内部延伸，箭袋内槽（43）的外端穿经压脚底板（41）的外侧边后与外部环境相通，所述箭袋内板（42）的内端位于箭袋内槽（43）内，箭袋内板（42）的外端的运动轨迹包括箭袋内槽（43）的内腔、箭袋内槽（43）的外端、外部环境。

2.根据权利要求1所述的一种辅助缝纫压脚装置，其特征在于：所述总装切槽（11）的内端位于总装板（1）的内部，总装切槽（11）的外端穿经总装板（1）的外侧边后与外部环境相通，所述尺寸槽（20）的内端位于尺寸板（2）的内部，尺寸槽（20）的外端穿经尺寸板（2）的外侧边后与外部环境相通；所述箭袋内槽（43）、尺寸槽（20）、总装切槽（11）中，两两之间，上下对应设置。

3.根据权利要求2所述的一种辅助缝纫压脚装置，其特征在于：所述总装切槽（11）、尺寸槽（20）、箭袋内板（42）都为宝剑型结构，都包括三角剑头（201）与矩形剑身（202），所述三角剑头（201）的尖端向内延伸，三角剑头（201）的宽端与矩形剑身（202）的内端相连接，矩形剑身（202）的外端向外延伸。

4.根据权利要求1、2或3所述的一种辅助缝纫压脚装置，其特征在于：所述总装切槽（11）的内部嵌入连接有内切条（12），该内切条（12）的外侧壁与总装切槽（11）的内槽壁之间夹成有缝纫间隙（13），内切条（12）上近其内端的部位开设有断层沉槽（121）；所述缝纫间隙（13）的正上方依次为尺寸槽（20）、箭袋内槽（43）。

5.根据权利要求4所述的一种辅助缝纫压脚装置，其特征在于：所述箭袋内板（42）在垂直方向的投影与尺寸槽（20）的内壁之间夹成有箭袋间隙（44），该箭袋间隙（44）在垂直方向的投影落在缝纫间隙（13）上；

所述箭袋内板（42）的内端的运动轨迹在内切条（12）上投影与断层沉槽（121）相交。

6.根据权利要求1、2或3所述的一种辅助缝纫压脚装置，其特征在于：所述压脚底板（41）的宽度窄于尺寸板（2）的宽度，所述压脚底板（41）的长度大于尺寸板（2）的长度；所述压脚底板（41）的前端越过尺寸板（2）的前端之后，悬空至总装板（1）的正上方。

7.根据权利要求1、2或3所述的一种辅助缝纫压脚装置，其特征在于：所述压脚底板（41）包括压脚左板（411）、压脚中板（412）与压脚右板（413），所述压脚左板（411）的内端经压脚中板（412）与压脚右板（413）的内端相连接，压脚左板（411）、压脚中板（412）、压脚右板（413）依次夹成一个箭袋内槽（43），压脚左板（411）的外端与压脚右板（413）的外端之间夹成有一个与箭袋内槽（43）相通的槽通口（414），所述箭袋内槽（43）内近槽通口（414）的部位设置有一个横滑板（45），该横滑板（45）的两端分别与压脚左板（411）、压脚右板（413）的内侧边相连接，横滑板（45）的中部外套有一个与其进行滑动配合的横滑槽（451），该横滑槽（451）开设于联接块（452）的内部，联接块（452）的底部与箭袋内板（42）的顶面相连接，联接块（452）的顶部向上延伸，且联接块（452）、箭袋内板（42）的交接处远离箭袋内槽（43）的前端设置。

8.根据权利要求7所述的一种辅助缝纫压脚装置，其特征在于：所述联接块（452）的内端面、后端面上分别开设有联接内孔（453）、联接外孔（454），联接块（452）的内部开设有贯穿的联接内腔（455），该联接内腔（455）的内部穿经而过有一根联接轴（456），该联接轴（456）的内端穿经联接内孔（453）而过，联接轴（456）的外端穿经联接外孔（454）后与传动连杆组（457）的内端相连接，传动连杆组（457）的外端与传动机构（458）的底输出端相连接，传动机构（458）的底输出端穿经延伸板（46）的外端后与位于延伸板（46）上方的传动机构（458）的顶传动座相连接，延伸板（46）的内端的底面两侧分别经过左延伸支撑板（461）、右延伸支撑板（462）后与压脚左板（411）、压脚右板（413）的顶面一一对应连接，延伸板（46）与位于其正下方的压脚底板（41）相互平行，压脚左板（411）、左延伸支撑板（461）、延伸板（46）、右延伸支撑板（462）、压脚右板（413）依次夹成一个延伸腔（463），该延伸腔（463）内穿经而过有联接块（452）、箭袋内板（42）。

9.根据权利要求8所述的一种辅助缝纫压脚装置，其特征在于：所述联接块（452）的顶部开设有一个联接顶槽（459），该联接顶槽（459）与位于其下方的联接内腔（455）、横滑槽（451）都相通。

10.根据权利要求7所述的一种辅助缝纫压脚装置，其特征在于：所述箭袋内槽（43）为圆角矩形结构，所述压脚左板（411）的中部设置有一个左扩槽（415），所述压脚右板（413）的中部设置有一个右扩槽（416），所述左扩槽（415）、右扩槽（416）的外开口均与箭袋内槽（43）相通。
